Отвод резьбовой нержавеющий 90° 1/8" CL2000 NPT-F ASME B16.11

Цена по запросу

шт = кг
Добавить строку в заказ
    Прикрепить файлы
    Выберите файл с расширением (jpeg, jpg, png, xls, xlxs, doc, docx, rtf, txt, ppt, pptx, 7z, rar, zip, pdf).
    В корзину Купить в 1 клик Купить в 1 клик
    Марки стали
    A182 Gr. F304 , A182 Gr. F304L , A182 Gr. F316 , A182 Gr. F316L , A182 Gr. F321 , A182 Gr. F321H , A182 Gr. F347 , A182 Gr. F347H , A182 Gr. F51 , A350 Gr. LF2 CL 1 , A182 Gr. F316Ti

    Технические характеристики и размеры
    Отвод резьбовой нержавеющий 90° 1/8" CL2000 NPT-F ASME B16.11

    Тип фитинга Отвод 90°
    Стандарт ASME B16.11
    Материал Нержавеющий
    Соединение THRD - резьбовое
    Номинальный размер, NPS (inch) 1/8"
    Номинальный диаметр, DN 6
    Номинальное давление, Class 2000
    Вес 1 шт (кг) 0,1
    Сортировка на сайте 10

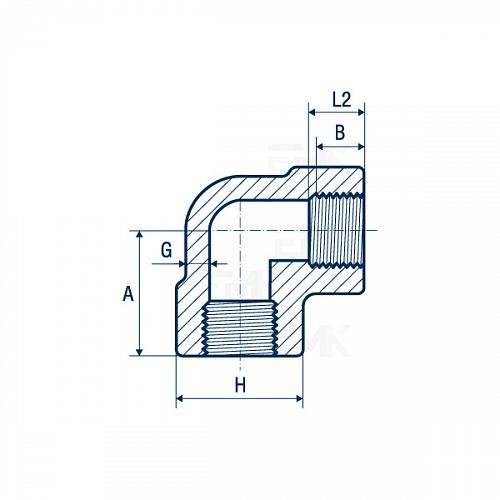

    Радиус, A (мм) 21
    Наружный диаметр, H (мм) 22
    Длина резьбы трубы (min), B (мм) 6,4
    Длина резьбы фитинга (min), L2 (мм) 6,7
    Толщина стенки (min), G (мм) 3,18

    Описание

    Нержавеющий Отвод 90° (elbow) – фитинг с резьбовым соединением, номинальным диаметром 6 мм и наружным диаметром 22 мм применяют для соединения двух труб с одинаковым или разным диаметром для изменения направления рабочего потока.

    Размеры резьбового отвода из нержавеющей стали - длина резьбы фитинга 6,7 мм, толщина стенки G 3,18 мм, толщина стенки G2 3,18 мм, вес одного нержавеющего отвода 0,1 кг.

    Регламентируется Отвод 90° нерж стандартом ASME B16.11.

    Нами поставляется нержавеющий Отвод 90° из коррозионностойких сталей:

    A182 Gr. F304 , A182 Gr. F304L , A182 Gr. F316 , A182 Gr. F316L , A182 Gr. F321 , A182 Gr. F321H , A182 Gr. F347 , A182 Gr. F347H , A182 Gr. F51.
