Заглушка закрытая с рукояткой 1/2" CL300 FF ASME B16.48

Цена по запросу

Добавить строку в заказ
    Прикрепить файлы
    Выберите файл с расширением (jpeg, jpg, png, xls, xlxs, doc, docx, rtf, txt, ppt, pptx, 7z, rar, zip, pdf).
    В корзину Купить в 1 клик Купить в 1 клик
    Марки стали
    A516 Gr. 60 , A516 Gr. 65 , A516 Gr. 70 , A387 Gr. 11 , A387 Gr. 5 , A387 Gr. 9

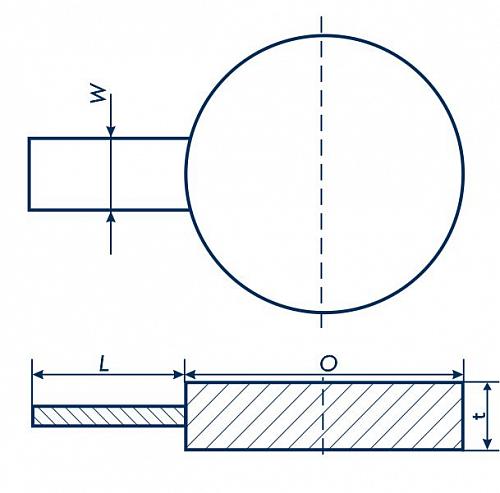

    Технические характеристики и размеры
    Заглушка закрытая с рукояткой 1/2" CL300 FF ASME B16.48

    Тип фланца Заглушка закрытая с рукояткой
    Тип соединительной поверхности FF - плоская поверхность
    Стандарт ASME B16.48
    Номинальный размер, NPS (inch) 1/2"
    Номинальный диаметр, DN 15
    Номинальное давление, Class 300
    Вес 1 шт (кг) 0,14
    Наружный диаметр, OD (мм) 51
    Сортировка на сайте 20
    Толщина шайбы, C (inch) 6,4
    Ширина рукоятки, W (мм) 38
    Длина рукоятки, L (мм) 102

    Описание

    Заглушка закрытая с рукояткой 1/2" CL300 FF – межфланцевый элемент, предназначенный для временного перекрытия ветки или отрезка трубопровода. Регламентируется стандартной спецификацией ASME B16.48.

    Это цельнометаллический диск с плоской поверхностью на рукоятке, выполненный из легированной или нелегированной стали. Закрытая заглушка (paddle blank) устанавливается во фланцевое соединение в паре с открытой (paddle spacer) – аналогичным диском с отверстием, обеспечивающим свободное движение рабочего потока.

    Изготавливается заглушка методом резки, горячей штамповки или литья.

    Характеризуется прочностью, устойчивостью к деформации при высокой нагрузке давлением, ударах, вибрации. Невосприимчива к перепадам температур и воздействию агрессивной среды. Имеет невысокую стоимость.

    Заглушка закрытая с рукояткой и плоской поверхностью 1/2" CL300 используется на участках системы трубопровода, где нецелесообразна установка задвижек и шаровых кранов.

    Paddle blank asme b16.48 востребована в нефтегазовой и химической промышленности, энергетике, строительстве, жилищно-коммунальном хозяйстве.

    Закрытая заглушка ASME B16.48 с плоской соединительной поверхностью номинального размера 1/2" имеет: номинальный диаметр – 15, наружный диаметр 51 мм, толщину – #TOLSHCHINA_C_MM_S# мм, ширину рукоятки – 38 мм, длину рукоятки – 102 мм. Заглушка рассчитана на рабочее давление Class 300. Вес одной штуки составляет 0,14 кг.

    ЕМК поставляет закрытые заглушки с рукояткой 1/2" CL300 FF по стандарту ASME B16.48 из стали марок: A516 Gr. 60, A516 Gr. 65, A516 Gr. 70, A387 Gr. 11.
