Муфта переходная 4"х3" CL3000 SW ASME B16.11

Цена по запросу

шт = кг
Добавить строку в заказ
    Прикрепить файлы
    Выберите файл с расширением (jpeg, jpg, png, xls, xlxs, doc, docx, rtf, txt, ppt, pptx, 7z, rar, zip, pdf).
    В корзину Купить в 1 клик Купить в 1 клик
    Марки стали
    A105 , A350 Gr. LF2 CL 1 , A182 Gr. F5 , A182 Gr. F9 , A182 Gr. F11 CL 2 , A182 Gr. F22 , A182 Gr. F91 , A182 Gr. F11 CL 1

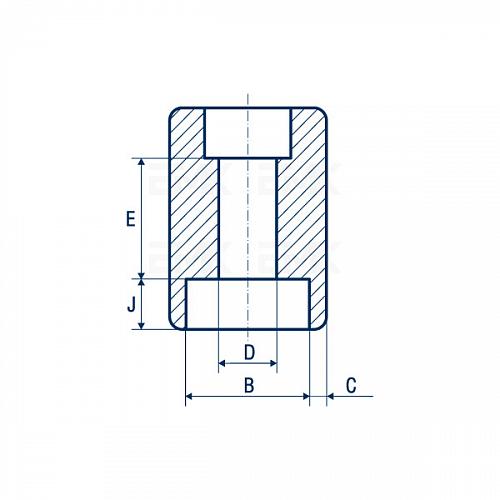

    Технические характеристики и размеры
    Муфта переходная 4"х3" CL3000 SW ASME B16.11

    Тип фитинга Муфта переходная
    Стандарт ASME B16.11
    Материал Черный
    Соединение SW - сварка внахлест
    Номинальный размер, NPS (inch) 4"
    Номинальный размер, NPS2 (inch) 3"
    Номинальный диаметр, DN 100
    Номинальный диаметр, DN2 80
    Номинальное давление, Class 3000
    Вес 1 шт (кг) 2,35
    Сортировка на сайте 660
    Наружный диаметр, D (мм) 139,7
    Длина, E (мм) 53,9
    Диаметр соединительного гнезда, B (мм) 115,4-116,1
    Глубина соединительного гнезда (min), J (мм) 19,4
    Диаметр соединительного гнезда, B2 (мм) 89,8-90,2
    Размер 4"х3"

    Описание

    Стальная Муфта переходная 4"х3" (full) – фитинг под сварку в раструб, номинальным диаметром 100 мм и наружным диаметром 139,7 мм применяется для изменения диаметра трубопровода.

    Размеры муфты переходной 4"х3" под сварку в раструб - длина 53,9 мм, глубина соединительного гнезда 19,4 мм, диаметр соединительного гнезда B 115,4-116,1 мм, диаметр соединительного гнезда B2 89,8-90,2 мм, вес одной Муфта переходная 2,35 кг.

    Регламентируется Муфта переходная 4"х3" стандартом ASME B16.11.

    Нами поставляется стальная Муфта переходная 4"х3" из углеродистых сталей:

    A105 , A350 Gr. LF2 CL 1 , A182 Gr. F5 , A182 Gr. F9 , A182 Gr. F11 CL 2 , A182 Gr. F22 , A182 Gr. F91.
