Фланец глухой 26" CL300 RJ ASME B16.47 Serie B
Цена по запросу
Технические характеристики и размеры
Фланец глухой 26" CL300 RJ ASME B16.47 Serie B
Тип фланца | BL - глухой |
Тип соединительной поверхности | RJ - с пазом под прокладку |
Стандарт | ASME B16.47 Serie B |
Номинальный размер, NPS (inch) | 26" |
Номинальный диаметр, DN | 650 |
Номинальное давление, Class | 300 |
Наружный диаметр фланца, O (мм) | 866,6 |
Межосевое расстояние крепежных отверстий, W (мм) | 803,1 |
Количество отверстий, BN | 32 |
Диаметр отверстий, BH (мм) | 35,1 |
Вес 1 шт (кг) | 411,41 |
Сортировка на сайте | 10 |
Ширина паза, F (мм) | 19,84 |
Глубина паза, E (мм) | 12,7 |
Диаметр прижимной поверхности, K2 (мм) | 810 |
Радиус у дна, R (мм) | 1,5 |
Диаметр паза, P (мм) | 749,3 |
Номер кольца, Nr | R93 |
Описание

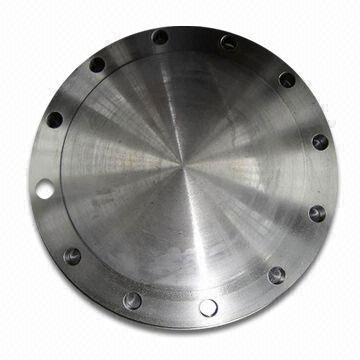

Стальной глухой фланец с впадиной под прокладку (RJ) 26" – вид трубопроводной арматуры, представляющий собой диск с кольцевой опорной уплотнительной поверхностью без центрального отверстия, но с симметричными отверстиями по контуру под крепеж (болты, гайки). При монтаже заглушка крепится к фланцу на конце перекрываемой трубы. Стальной воротниковый фланец толщиной #TOLSHCHINA_FLANTSA_MIN_TF_MM_S# мм и шириной 19,84 мм обеспечивает полное перекрытие движения рабочего потока или перекрытие доступа к промежуточному участку трубопровода.
Размеры глухого приварного встык фланца 26": номинальный диаметр фланца - 650 мм, наружный диаметр - 866,6 мм, радиус у дна - 1,5 мм, диаметр прижимной поверхности - 810 мм, диаметр паза - 749,3, ширина паза (RJ) - 19,84 мм, диаметр паза - 749,3 мм, вес глухого фланца - 411,41 кг.
Регламентируется глухой фланец с пазом под прокладку стандартом ASME B 16.47 Serie B (API 605).
Нами поставляется стальной глухой фланец с впадиной под прокладку овального сечения (RJ) из сталей:
A105, A350 Gr. LF2 CL 1, A350 Gr. LF2 CL 2, A350 Gr. LF3, A350 Gr. LF6, A694 Gr. F42, A694 Gr. F52, A694 Gr. F60, A694 Gr. F70, A182 Gr. F1, A182 Gr. F5, A182 Gr. F9, A182 Gr. F11 CL 1, A182 Gr. F11 CL 2, A182 Gr. F12, A182 Gr. F22, A182 Gr. F91.
