Прижимные приварные планки Beket (Бекет) 105 и 105P

Прижимная приварная планка Beket серии 105 и 105 P

Приварные планки Beket 105 (Rail Clips 105) – это рельсовые крепления, которые разработаны турецкими инженерами компании Beket для быстрой и надежной установки рельсовых систем и подъемных механизмов.

Основная функция приварных планок 105 серии заключается в прочной фиксации подошвы рельса к рабочей поверхности, равномерном распределении нагрузок и снижения общего уровня шума и вибраций.

Рекомендованы прижимные приварные планки Бекет 105 для рельсовых систем по стандарту DIN 536, серии ASCE или MRS и железнодорожного типа.

Применение приварных планок Beket 105 обеспечивает:

• предупреждение преждевременного износа комплектующих рельсовых систем;
• поглощение шума до 12% и вибраций до 50%;
• исключение усталостности материалов рельсов, включая крепеж;
• беспрепятственную корректировку рельсового пути;
• защиту рельсовой системы от загрязнения;
• увеличение срока эксплуатации рельсовой системы;
• равномерное распределение действующих нагрузок, в том числе и боковых.

Благодаря использованию приварных планок Бекет можно избежать полной остановки производственного процесса, влекущей материальные убытки.

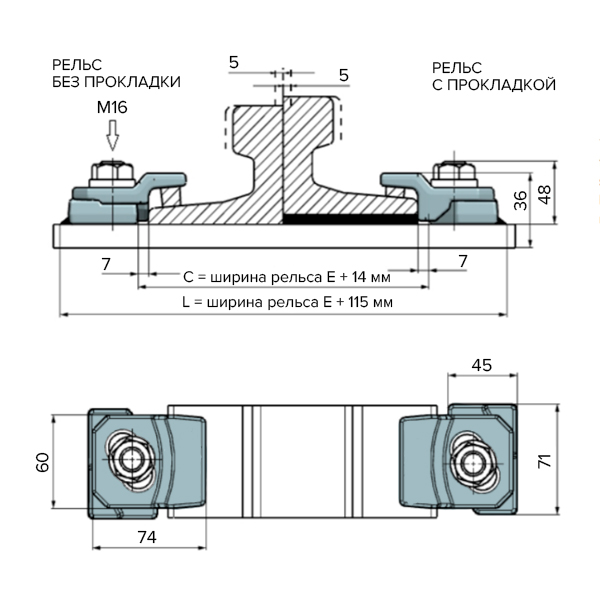

Конструкция прижимных приварных планок серии 105 состоит из двух основных частей, крепежа (шестигранные болты и гайки), эластичной рельсовой прокладки (есть вариант). Кроме того, конструкция планок Бэкет 105 оснащена системой боковой регулировки, что позволяет при необходимости корректировать направление рельсового пути до 10 мм без остановки производственного процесса.

Материалом для производства приварной рельсовой планки бекет 105 служит кованная сталь St52-3 (S355J2 / 1.0577), основной метод изготовления - горячая деформация, при которой у планок повышается твердость и прочность.

Монтаж приварных планок 105 осуществляется следующим образом: верхняя и нижняя часть планки соединяются при помощи болтов и гаек с последующей приваркой конструкции к рабочей балке или опоре. Такая технология обеспечивает плотное прилегание приварной планки к основанию рельса.

Специальные болты с шестигранной головкой, которые соединяют части планки, изготавливаются из высокопрочных углеродистых сталей сl 8.8, которым характерно хорошее сопротивление к временным нагрузкам не ниже 800 Мпа. Болты высокопрочные с шестигранной головкой и резьбой М16 отлично выдерживают повышенные вибрации, а за счет оцинкованной поверхности достаточно стойки к коррозионным и окислительным процессам.

Прижимная приварная планка серии 105 может поставляться в двух модификациях:

• планка Beket 105;
• планка Beket 105P – вариант с эластичной выпуклой прокладкой.

Рельсовая подложка для планки 105 изготавливается из прочного термопластичного эластомера, который характеризуется повышенной упругостью и прочностью. Прокладки Beket участвуют в равномерном распределении действующих нагрузок, защищают планки от загрязнения, предупреждают преждевременный износ планки и рельсовой системы в целом. Также рельсовая подложка убирает неровности на контактной поверхности между рельсом и подкрановой опорой.

Основные технические характеристики планок 105 и 105 P – это:

• твердость по Шору – 75 ± 5;
• относительное удлинение – 255% (200% после старения);
• максимальная прочность на растяжение – до 12,7 МПа;
• максимальная боковая нагрузка – до 100 КН;
• снижения уровня вибраций – до 50%;
• снижение уровня шума – до 12%;
• остаточная деформация - <5% (<20%);
• вес планки 105 – 0,700 кг, вес 105P – 0,680 кг;
• боковая регулировка – 10 мм;
• момент затяжки – 200 Нм;
• отверстия под болты – 2 шт;
• температурный режим эксплуатации – от -30- до +110 C˚.

Свойства и применение прижимных приварных планок Beket 105

Приварные рельсовые планки серии 105 и 105P изготавливают из кованой конструкционной стали St52-3 (S355J2 - 1.0577). Таким материалам, за счет модификации структуры в процессе ковки, характерна повышенная прочность, высокая ударная вязкость, износостойкость и устойчивость к ударным и механическим деформациям. Сталь St52-3 содержит небольшой процент углерода в своем химическом составе, поэтому отлично сваривается и обрабатывается.

Прижимные приварные планки Beket 105 и Beket 105P (вариант с эластичной прокладкой) выгодно отличаются такими свойствами, как:

• прочность и устойчивость конструкции;
• пассивностью к слабо- и среднеагрессивным средам;
• устойчивостью к коррозии и окислению;
• быстрым и простым монтажом и демонтажем;
• стойкость к коррозионному и окислительному разрушению;
• устойчивостью к интенсивным нагрузкам;
• длительным сроком использования без замены.

Перед тем, как купить приварные планки 105 и 105 Р, стоит определить следующие технические моменты:

• тип и ширину рельса;
• доступ к опоре для монтажа;
• допуски на материалы;
• рабочие условия и нагрузки.

Благодаря своим высоким техническим характеристикам, приварные планки Beket 105 серии (Rail Clips 105) активно используются в:

• горнодобывающей отрасли;
• добыче и переработке нефти и газа;
• металлургии и гидравлике;
• тяжелой промышленности;
• судо- и машиностроении;
• целлюлозно-бумажной отрасли и пр.

Где купить рельсовые планки Beket 105 и 105P

Подобрать и купить прижимные приварные планки Бекет, в том числе и с эластичной прокладкой, можно в Европейской металлургической компании. Мы являемся партнером турецкого производителя в СНГ, это позволяет нам поставлять рельсовые крепления напрямую от производителя заказчику в Россию, Беларусь, Казахстан и Узбекистан.

Заказать планки Бекет 105 и 105 с прокладкой можно по указанным телефонам или через форму заявки на нашем сайте.
