Морская ТПА и фланцы: почему выбор материала важнее класса давления

1. Что разрушает морскую арматуру и фланцы?

2. Почему правильно подобранный класс давления не гарантирует полную отработку ресурса

3. На что реально важно обратить внимание при выборе материала ТПА для морской среды. Индекс стойкости, условия, материалы

4. Топ-5 рекомендаций по продлению срока службы ТПА для морских отраслей

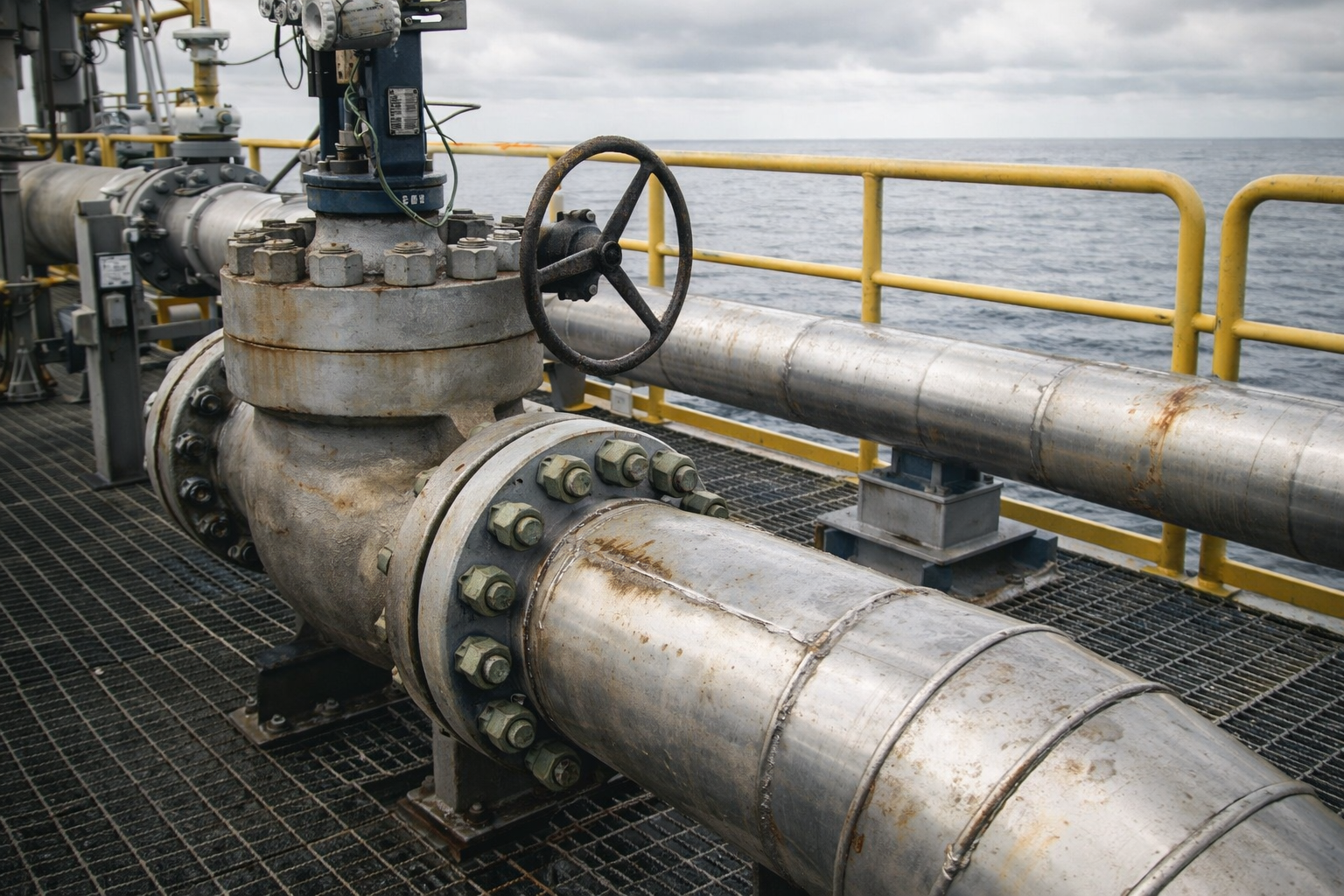

Первопричиной выхода из строя судовой трубопроводной арматуры чаще всего становится не усталость от нагрузок давлением, а коррозия от воздействия морской воды: процесс запускается под уплотнительными прокладками, в резьбе, застойных карманах, на контактах компонентов из разных сталей. Класс давления в данном случае указывает сугубо на запас прочности, но не рабочий ресурс в морских условиях. Разберем, какие процессы определяют срок службы морской ТПА и что учесть при выборе материалов ее изготовления.

Что разрушает морскую арматуру и фланцы?

1. Щелевая коррозия – главный враг фланцевых соединений

Их конструкция предполагает наличие слабых мест – щелей: зона под прокладкой, зазоры в резьбах, микронеровности на соединительных поверхностях. Внутри щели вода застаивается, кислород и состав среды отличаются от внешней, и пассивная пленка на нержавеющих сталях теряет устойчивость. Результат — локальное разрушение, которое снаружи долго не видно.

Важно: щелевая коррозия в морской воде опаснее обычной ржавчины именно потому, что она развивается локально и приводит к протечке даже при небольшой потере металла.

2. Питтинговая коррозия – точечные поражения в хлоридной среде

Точечная коррозия начинается с локального нарушения целостности пассивного слоя хлоридами. Далее образуется ячейка, которая углубляется в толщу детали. Высокие температуры, застои морской воды, отложения и повреждения поверхности ускоряют процесс разрушения. Кроме того, в морской воде питтинговая коррозия часто сочетается со щелевой: где есть щели и отложения, там и «точки старта» питтинга.

3. Гальваническая коррозия – расплата за использование разнородных металлов

Морская вода – хороший электролит. Если в одном узле соединить разные металлы, возникает гальванопара: более активный металл становится анодом и разрушается быстрее. Типичные триггеры:

• корпус из одного сплава + болты/шпильки из другого;

• вставки/седла/кольца из другого материала;

• присоединение к трубопроводу из металла с более высоким электрохимическим потенциалом;

• большая разница площадей катода и анода (маленькая деталь-«анод» рядом с большой деталью-«катодом» – худший сценарий).

Почему правильно подобранный класс давления не гарантирует полную отработку ресурса

Класс давления арматуры указывает на допустимую нагрузку без учета того, что локальная коррозия:

• точечно уменьшает толщину стенки;

• создает концентрации напряжений;

• разрушает уплотнительные поверхности фланцев.

Даже если выбрать класс давления с запасом, разрушение металла под прокладкой приведет к потере герметичности соединения задолго до исчерпания запаса прочности корпуса.

На что реально важно обратить внимание при выборе материала ТПА для морской среды

1. Стойкость конкретной марки стали к локальной коррозии

Недостаточно выбрать просто нержавейку – в морской воде критична способность материала сопротивляться точечной и щелевой коррозии. Для нержавеющих сталей ориентиром служит индекс PREN (Pitting Resistance Equivalent Number), который рассчитывается на основе содержания легирующих элементов, ключевые из которых хром, молибден и азот. Формула расчета: PREN=%Cr+3.3×%Mo+16×%N. Однако значение PREN – то всего лишь быстрый фильтр. Для полноты картины требуется проверка температурных границ локальной коррозии и оценка конструкции узла.

2. Условия эксплуатации

Скорость коррозии определяет не только наличие хлоридов в воде, но также то, как именно она взаимодействует с металлом: прогревается ли она, движется или застаивается, как ее обрабатывают. Вот основные факторы:

• температура воды и металла;

• наличие кислорода и его распределение;

• скорость потока, турбулентность, наличие застойных зон;

• отложения и биологическое обрастание;

• обработка, меняющая химический баланс воды;

• наличие взвеси и абразивов.

3. Расчет всего узла как системы материалов

В море проблемы обычно начинаются не с корпуса, а в зоне уплотнения и сопряжений: под прокладкой, у болтов, в резьбах и соединительных поверхностях. Поэтому материал корпуса должен сочетаться с материалом каждой из деталей узла.

4. Материалы морской трубопроводной арматуры и фланцев

Топ-5 рекомендаций по продлению срока службы ТПА для морских отраслей

1. Тщательная оценка и контроль зон уплотнения. Под прокладкой, в резьбах и посадках возникают щели и застой, именно там чаще всего стартует щелевая коррозия и теряется герметичность.

2. Внимательный подбор материала каждого компонента, вплоть до шайб. Крепеж, вставки, наплавки и детали трима должны быть совместимы между собой в морской воде, иначе в гальванической паре начнется ускоренное разрушение.

3. Строгое соответствие материала прокладки коррозионным условиям. При неправильном подборе и затяжке образуется карман для застоя морской воды и отложений.

4. Проверка качества исполнения и сборки. Риски, забоины, неплоскостность и грубая шероховатость создают микроканалы под прокладкой и повышают вероятность локальных поражений.

5. Минимизация вероятности застоя воды даже для арматуры из материалов для тяжелых коррозионных условий.
