Фитинги для ответвлений трубопровода (бобышка приварная, бобышка резьбовая, бобышка раструбная)
Бобышки
Фитинги для ответвлений трубопровода используются для создания неразъемных соединений от напорной трубы (магистральной трубы) к отводной трубе под углом 45 или 90 градусов в качестве альтернативы соединениям, выполненным с помощью равнопроходных тройников с концами под стыковую сварку, усиливающих прокладок и седловины. Этот тип кованых фитингов иначе называют «штуцеры», или «бобышки», или «деталь ответвления», или просто «Олеты».
Бобышки представляют собой кованые изделия с высокой прочностью и явными ценовыми преимуществами по сравнению с традиционными методами разветвления труб.

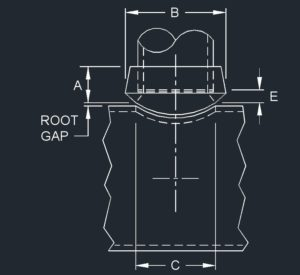

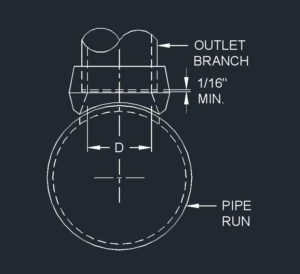

Как они устанавливаются? Очень просто: с одной стороны, фитинги (например, Велдолет) крепятся к напорной трубе сварным швом с полным проваром, а с другой стороны, приварены (или привинчены) к отводной трубе. Конечно, магистральная труба должна быть надлежащим образом обрезана в непосредственной близости от области, где труба должна быть разветвленной.
Использование ответвительных фитингов вместо обычных фитингов (тройников с концами под стыковую сварку, усиливающие накладки и седловины) имеет следующие преимущества (пример Велдолет):
- Требуется только 2 сварных шва вместо 3 (меньше работы и проверок сварного шва);
- Ускоренное время установки;
- Требуется меньше места, что делает конструкцию системы трубопроводов более гибкой;
- Поток полностью неограничен благодаря конструкции воронки.
Армированные ответвительные соединения изготавливаются в широком диапазоне размеров (чтобы соответствовать большинству размеров по размеру или уменьшающим соединениям), типам / конструкциям, типам соединений (приварные встык, сварка враструб, резьбовые), а также из широкого спектра кованых стальных материалов:
- углеродистая сталь (ASTM A105 для высоких температур, A350 LF2 / LF3 для низких температур);
- легированная сталь (ASTM A182 Grade F5, F9, F11, F22);
- нержавеющая сталь (ASTM A182 F304, F316 и другие марки SS);
- никелевые сплавы (инконель, монель, инколой и др.).
MSS SP-97 – Стандартная спецификация для цельноармированных кованых отводных фитингов с концами, приварными в раструб, встык или резьбового типа. Настоящее руководство регламентирует наиболее важные габариты, размеры и допуски, допустимое качество поверхности, методы испытаний, маркировку, материалы и минимальные требования к прочности для цельноармированных кованных отводных фитингов, установленных под углом 90 град. Соединение, полученное в результате использования ответвительных фитингов, соответствует нормам технологических трубопроводов ASME B31.1 и ASME B31.3.
Типы концов выпускного фитинга должны соответствовать ASME B16.25 (стыковые сварные швы) или ASME B16.11 (сварные муфты и резьбовые концы).
Виды ответвлений

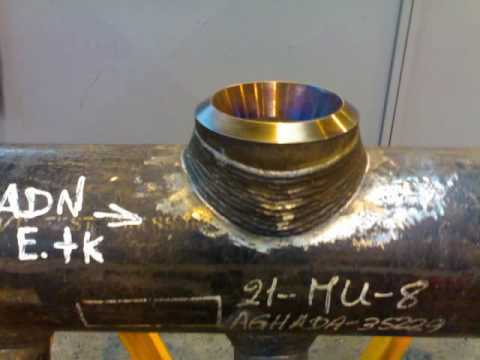

Велдолет (Бобышка для приварки встык)
Велдолет - самый популярный тип ответвительных фитингов, принадлежат к семейству стыковых фитингов и доступны в широком диапазоне размеров.
Велдолет имеет скошенные концы на обоих концах и поэтому приварен к магистральной трубе с одной стороны и к отводящей с другой стороны. Велдолет используются для создания 90-градусного (усиленного) трубопровода. Форма велдолет обеспечивает небольшую концентрацию напряжения на разветвленной трубе, обеспечивая целостное усиление.
На стороне отводящей трубы у велдолет может быть тот же самый размер трубы или более высокий schedule.

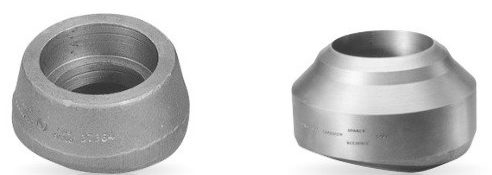

Соколет (Бобышка гнездовая для приварки внахлест)
Соколет идентичен с велдолет, с разницей в том, что бобышка соединена с магистральной трубой через фитинг с соединением сварка внахлёст согласно ASME B16.11. Точно так же как и велдолет, соколет используются, чтобы сделать 90-градусный отвод трубы. Соколет могут быть «размер в размер» или «уменьшающие».
Угловые сварные швы используются для соединения отводящей трубы со стороной патрубка Соколет. На стороне трубопровода, Соколет требует сварного соединения.
В чем разница между Соколет и Велдолет?
Соколет (Гнездовая бобышка) принадлежат к семейству «фитинги для раструбной сварки» и доступны в классах 3000 #, 6000 # и 9000 #, тогда как Велдолетs - это фитинги со стыковой сваркой. Соколет используются для применений с более низким давлением и трубами меньшего диаметра, чем Велдолетs.
Тредолет (Бобышка с резьбой)
Тредолет используются для 90-градусных трубных отводов низкого давления. Отводящая труба привинчивается к Тредолет, который приварен к напорной трубе. Резьба обычно имеет тип NPT (стандартная трубная резьба) и соответствует спецификации ASME B1.20.1.
Тредолет относятся к семейству «резьбовые фитинги» и доступны в классах 3000 # и 6000 #. Бобышки с резьбой используются для труб меньшего размера и для применений при низким давлением.
Латролет (Бобышка под углом 45)
Латролет разветвляет трубу под углом 45 градусов. Они поставляются с соединениями для стыковой сварки, чтобы удовлетворить строгие требования к усилению, или с соединениями сварка враструб / резьбовые в классах 3000 # или 6000 #.
Элболет (Бобышка на отвод)
Элболет используются с отводами с радиусом 90 или 180 градусов и отводами с коротким радиусом (реже) для отверстий в трубопроводе для термометра и измерительных приборов или в качестве спускного соединения, когда для использования Велдолет слишком мало места.
Элболет доступны с соединениями приварные встык или с соединениями сварка враструб / резьбовые в классах 3000 # или 6000 #.
Ниполет (Бобышка ниппельная)
Ниполет используются для отбора клапанов, отводов, вентиляционных отверстий и изготавливаются длиной от 3 1/2 до 6 1/2 дюйма и для schedule XS и XXS. Ниппельная бобышка приваривается к напорной трубе и изготавливается с приварным или резьбовым выходным отверстием на стороне отводящей трубы.
Свиполет (Бобышка переходная)
Свиполет - это контурные, цельно усиленные, стыковые сварные фитинги, используемые для работы в условиях низких нагрузок и необходимости длительного срока службы. Приварное соединение встык на стороне напорной трубы может быть легко проверено с помощью рентгенографического исследования (RX или RT), ультразвука (UT) и других неразрушающих испытаний.
Размеры соколет (Гнездовая бобышка)
Соколет class 3000 “Size on Size” - Гнездовая бобышка class 3000 “Размер в размер”
диаметр выходного отверстия (NPT) | A | B | C | D | E | приблизительный вес (фунт) |
1/2 | 1 | 1 3/8 | 15/16 | 0,622 | 17/32 | 0,15 |
3/4 | 1 1/16 | 1 5/8 | 1 3/16 | 0,824 | 15/32 | 0,25 |
1 | 1 5/16 | 2 | 1 7/16 | 1,049 | 23/32 | 0,45 |
1 1/4 | 1 5/16 | 2 3/8 | 1 3/4 | 1,380 | 9/16 | 0,65 |
1 1/2 | 1 3/8 | 2 7/8 | 2 | 1,610 | 21/32 | 0,85 |
2 | 1 1/2 | 3 1/2 | 2 9/16 | 2,067 | 15/16 | 1,40 |
2 1/2 | 1 9/16 | 4 1/16 | 3 | 2,469 | 3/4 | 2,25 |
3 | 1 3/4 | 4 13/16 | 3 11/16 | 3,068 | 15/16 | 3,75 |
3 1/2 | 1 11/16 | 5 3/8 | 4 7/16 | 3,548 | 11/16 | 4,30 |
4 | 1 7/8 | 6 1/16 | 4 3/4 | 4,026 | 1 1/16 | 6,60 |
5 | 2 7/16 | 7 1/4 | 5 1/4 | 5,047 | 1 | 9,00 |
6 | 2 11/16 | 8 11/16 | 6 1/16 | 6,065 | 1 3/16 | 15,50 |
Примечания:
- Класс 3000 для использования с трубами Sch 80.
- Размеры и допуски в соответствии с ASME B16.11 и MSS SP-97.
- Плоские гнездовые бобышки используются на заглушках под сварку, эллиптических головках и плоских поверхностях.
- Каждый диаметр выходного отверстия подходит для любой изгиба напора.
Соколет class 3000 “Size on Size” - Гнездовая бобышка class 6000 “Размер в размер”
диаметр выходного отверстия (NPS) |
A | B | C | D | E | приблизительный вес (фунт) |
1/2 | 1 1/4 | 1 23/32 | 3/4 | 0,466 | 7/8 | 0,50 |
3/4 | 1 7/16 | 1 61/64 | 1 | 0,614 | 7/8 | 0,80 |
1 | 1 9/16 | 2 7/16 | 1 5/16 | 0,815 | 15/16 | 1,30 |
1 1/4 | 1 5/8 | 2 23/32 | 1 1/2 | 1,160 | 13/16 | 1,60 |
1 1/2 | 1 11/16 | 3 1/4 | 1 15/16 | 1,338 | 7/8 | 2,00 |
2 | 2 1/16 | 4 1/32 | 2 3/4 | 1,689 | 1 3/16 | 5,15 |
Примечание :
- Класс 6000 будет использоваться с Sch 160 трубы.
- Размеры и допуски в соответствии с ASME B16.11 и MSS SP-97.
- Плоские гнездовые бобышки используются на заглушках под сварку, эллиптических головках и плоских поверхностях.
- Комбинации выпускных отверстий соответствуют размеру напорных труб, а фитинги имеют соответствующую маркировку.
Размеры элболет
номинальный размер отвода (NPS) | диаметр выходного отверстия (NPS) | CL 3000 Резьбовая и сварка враструб Sch. Стандартный и XS приварной встык | CL 6000 Резьбовая и сварка враструб Sch. 160 и XXS приварной встык | ||
C | E | C | E | ||
36 - 3/4 | 1/4 | 1 1/2 | 1 19/32 | 1 1/2 | 1 19/32 |
36 - 3/4 | 3/8 | 1 1/2 | 1 19/32 | 1 1/2 | 1 19/32 |
36 - 3/4 | 1/2 | 1 1/2 | 1 19/32 | 1 23/32 | 1 7/8 |
36 - 1 | 3/4 | 1 23/32 | 1 7/8 | 2 1/4 | 2 1/4 |
36 - 2 | 1 | 2 1/4 | 2 1/4 | 2 7/8 | 2 1/2 |
36 - 2 | 1 1/4 | 2 7/8 | 2 1/2 | 3 1/8 | 2 11/16 |
36 - 2 | 1 1/2 | 3 1/8 | 2 11/16 | 4 3/16 | 3 1/4 |
36 - 3 | 2 | 4 3/16 | 3 1/4 | - | - |
Заказ на конкретные размеры элболет | *2 1/2 | 4 3/16 | 3 1/4 | только приварной встык | только приварной встык |
*3 | 5 1/16 | 3 7/8 | только приварной встык | только приварной встык | |
*4 | 6 5/8 | 4 13/16 | только приварной встык | только приварной встык | |
*6 | 9 3/8 | 6 1/2 | только приварной встык | только приварной встык | |
*8 | 13 5/16 | 8 1/16 | только приварной встык | только приварной встык | |
*10 | 17 1/32 | 10 3/8 | только приварной встык | только приварной встык | |
*12 | 19 5/8 | 11 1/8 | только приварной встык | только приварной встык |
Примечания:
- Class 3000 используется для труб Sch 80.
- Class 6000 используется для труб Sch 160.
- Размеры и допуски в соотв. ASME B16.9, ASME B16.25 и MSS SP-97.
- Размеры и допуски в соответствии с ANSI / ASME B16.11.
- Резьбовые концы в соответствии с ANSI / ASME B1.20.1.
Как заказать бобышки
Поставщики Велдолет (сварные), Тредолет (резьбовые), Соколет (гнездовые) и других бобышек нуждаются в следующей информации для определения необходимого продукта:
- Размер напорной трубы (который обычно выражается как диапазон возможных размеров, пример 36-22).
- Размер отводной трубы (NPS соединительной трубы к напоной трубе, пример 6 дюймов).
- Schedule отводной трубы (который может быть STD, XS, 160, XXS) для стыковых сварных соединений (должен быть указан размер для сварных соединений с соединением враструб и трубная резьба для олета).
- Вид фитинга ответвления (Велдолет, Тредолет, Ниполет, Соколет и т. д.).
- Grade материала (пример A105, A350 LF2, A182 F304).
