Труба (pipe) и трубка (tube) отличия между понятиями
Постоянный вопрос: «В чем принципиальная разница между трубой (как часть трубопровода) и трубой (трубкой)»? Краткий ответ: ТРУБА (PIPE) - это круглая труба для распределения жидкостей и газов, обозначенная номинальным размером трубы (NPS или DN), который представляет собой приближенное указание пропускной способности трубы; ТРУБА (TUBE) - это круглая, прямоугольная, квадратная или овальная полый профиль, измеренная по внешнему диаметру («OD») и толщине стенки («WT»), выраженная в дюймах или миллиметрах.
Что такое труба (pipe)?
Слово «стальная труба» относится к круглым полым профилям для транспортировки жидкостей и газов, таких как нефть и газ, пропана, пара, кислоты и вода.

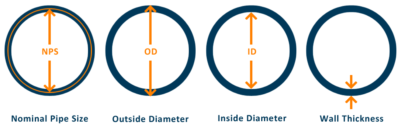

Наиболее важным измерением для стальной трубы является внутренний диаметр («ID»), который указывает на приблизительную (не точную) пропускную способность жидкости для труб. ID выражается в «NPS» или «DN» (номинальный размер трубы или номинальный диаметр).
Наружный диаметр («OD») трубы не соответствует номинальному размеру для труб ниже NPS 14 дюймов (например, труба 2 дюйма имеет внутреннюю пропускную способность приблизительно 2 дюйма, но имеет внешний диаметр 2,375 дюйма).
Для труб с заданным NPS внешний диаметр трубы является фиксированным, тогда как внутренний диаметр трубы уменьшается с увеличением значений sch (толщина стенки трубы).
Наиболее важными механическими параметрами для труб являются номинальное давление, предел текучести и пластичность.
Стандартные комбинации номинального диаметра трубы и толщины стенки (sch) охватываются спецификациями ASME B36.10 и ASME B36.19 (соответственно, трубы из углеродистой и легированной стали, а также трубы из нержавеющей стали).
Калькулятор трубного диаметра
Как уже упоминалось, внешний диаметр труб конкретного номинального размера трубы является постоянным, но внутренний диаметр трубы (ID) изменяется в зависимости от schedule труб.
Внутренний диаметр трубы можно легко рассчитать, если известны номинальный размер и schedule трубы.
Внутренний диаметр трубы можно рассчитать путем вычитания из номинального размера трубы толщины стенки трубы, умноженной на 2 (толщину стенки можно взять из schedule).
Пример: для трубы 12 NPS (DN 300 мм), sch 40, внешний диаметр трубы и толщина стенки составляют 12,75 дюйма (324 мм) и 0,406 дюйма (10,4 мм).
Следовательно, внутренний диаметр трубы (ID) составляет 12,75 дюйма - 2 x 0,406 дюйма = 11,94 дюйма или ID = 324 мм - 2 x 10,4 мм = 303,2 мм.
Следует отметить, что этот расчет является только теоретическим, поскольку трубы имеют допуск на толщину стенки, который обычно составляет +/- 12,5% для труб ASME. Следовательно, фактический ID данной трубы может отличаться на +/- 12,5% от теоретического значения.
Что такое труба, трубка (tube)?
Слово «труба» относится к круглым, квадратным, прямоугольным и овальным полым профилям, используемым для оборудования под давлением (котлы, нагреватели, и пароперегреватели), для механических применений и для контрольно-измерительных систем (КИП).
Трубы обозначены их внешним диаметром и толщиной стенки, которые являются точными измерениями в дюймах или миллиметрах. Для труб разница между внешним диаметром и толщиной стенки, умноженная на два, определяет внутренний диаметр трубы.
Наиболее важными физическими свойствами стальных труб являются твердость, предел прочности и низкие производственные допуски.
Труба против трубки 10 основных отличий
| Труба (как часть трубопровода) и труба | Труба (как часть трубопровода) | Труба (трубка) |
| Ключевые размеры | Наиболее важным измерением для трубы является внутренний диаметр (ID), выраженный в NPS (номинальный размер трубы) или DN (номинальный диаметр), который определяет пропускную способность жидкости. NPS не соответствует истинному внутреннему диаметру, это примерное указание | Наиболее важными размерами для стальной трубы являются внешний диаметр (OD) и толщина стенки (WT). Эти параметры выражены в дюймах или миллиметрах и выражают истинное размерное значение полого сечения. |
| Толщина стенки | Толщина стальной трубы обозначается значением «Schedule» (наиболее распространенными являются Sch. 40, Sch. STD., Sch. XS / XH, Sch. XXS). Две трубы разного NPS и одного и того же schedule имеют разную толщину стенки в дюймах или миллиметрах. | Толщина стенки стальной трубы выражается в дюймах или миллиметрах. Для насосно-компрессорных труб толщина стенки также измеряется с помощью номенклатуры датчиков (BWG, SWG). |
| Типы (форма) | Только круглые | Круглые, прямоугольные, квадратные, овальные |
| Ассортимент | Обширный (до 80 дюймов и выше) | Более узкий диапазон для насосно-компрессорных труб (до 5 дюймов), больше для стальных труб для механического применения |
| Допустимые отклонения (прямота, размеры, цилиндричность) | Отклонения установлены, но довольно свободные. Прочность не главная проблема. | Стальные трубы производятся с очень строгими отклонениями. Трубные изделия проходят несколько измерений качества, таких как прямота, цилиндричность, толщина стенки, поверхность, в процессе производства. Механическая прочность - является главной для труб. |
| Процесс обработки | Трубы, как правило, изготавливаются для склада с высоко автоматизированными и продуктивными процессами, то есть трубные заводы производят на постоянной основе, а распределители сырья снабжают ими весь миру. | Производство труб является более длительным и трудоемким |
| Время поставки | Может быть коротким | Как правило, дольше |
| Рыночная цена | Относительно более низкая цена за тонну, чем стальные трубы | Более высокая из-за более низкой производительности завода в час, а также из-за более строгих требований с точки зрения допусков и проверок |
| Материал | Широкий ассортимент материалов доступен | Трубы доступны из углеродистой стали, низколегированной, нержавеющей стали и никелевых сплавов; стальные трубы для механического применения в основном из углеродистой стали |
| Концевые соединения | Наиболее распространенными являются скошенные и гладкие концы | Резьбовые и с торцевой выточкой на концах доступны для более быстрого соединения на месте |
