Экструдированная труба: характеристики и производство

Трубы с высоким оребрением также называются экструдированными трубами. Оребрение достигается путем выдавливания ребра из трубы.

Этот метод конструирования сильно отличается от нарезания канавок на трубе, как это часто делают люди, которые ищут более короткий путь или не знают ничего лучшего.

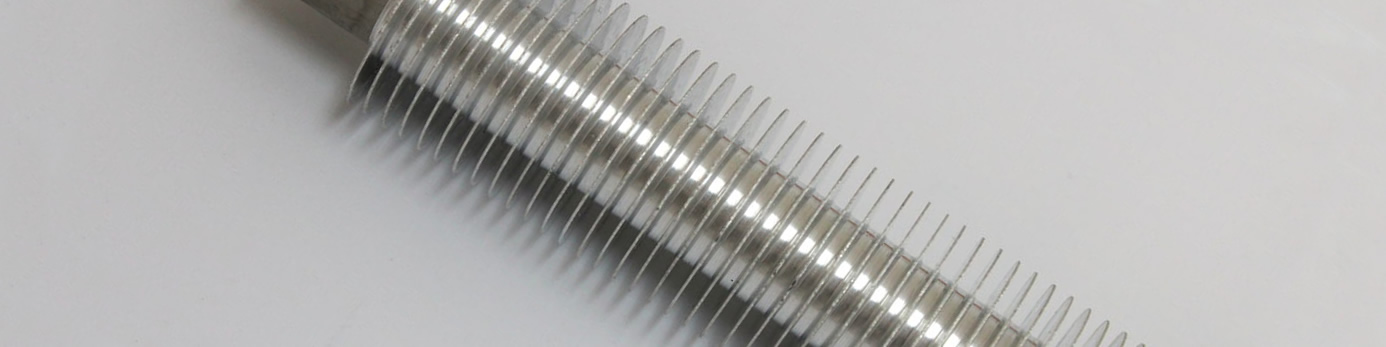

Экструдированные трубы с высоким оребрением

Материалы

Экструдированные трубы могут быть как цельными, так и из двух разных материалов (биметаллические).

  • Основная труба: углеродистая сталь, нержавеющая сталь, медь, медно-никель, алюминий, легированная сталь
  • Ребро: углеродистая сталь, нержавеющая сталь, медь, алюминий
  • Кольца: углеродистая сталь, алюминий, горячее цинкование

Диаметр базовой трубы

Дюймы мм
5/8" 15,88
3/4" 19,05
1" 25,4
1 1/4" 31,75
1 1/2" 31,75
1 3/4" 44,4
2 50,8

Высота оребрения

Дюймы мм
3/8" 9,55
1/2" 12,7
5/8" 15,8

Количество ребер

Ребер на дюйм Ребер на метр
7 275
8 315
9 354
10 394
11 433
12 473

Трубка с высоким оребрением формируется путем пропускания трубки через набор роликов, которые формируют ребра из основного материала трубки, заставляя ее течь желаемым образом.
