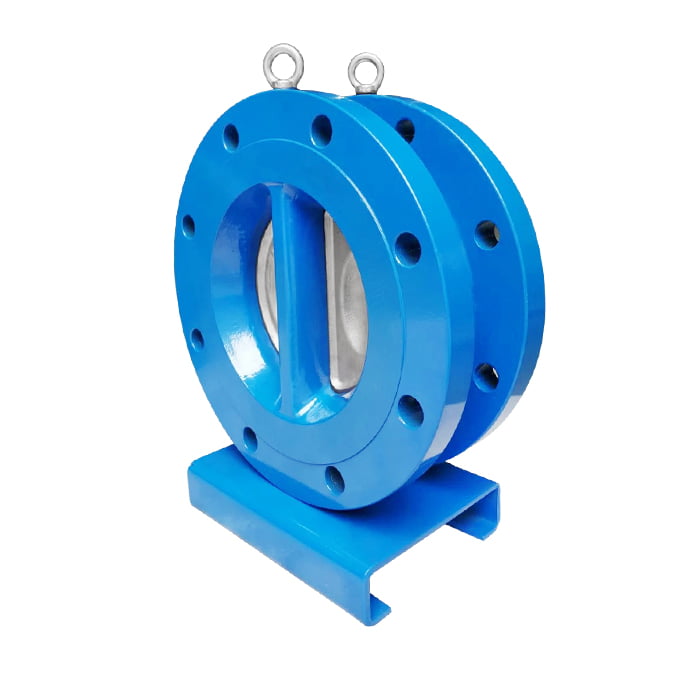

Клапан обратный двухстворчатый Dual Plate Check Valve

Клапан обратный двухстворчатый, известный как Dual Plate Check Valve, - это трубопроводная арматура, которую используют в системах водоснабжения, насосных станциях, системах теплоснабжения, а также в нефтегазовой промышленности и химическом производстве.

Основные функции двухстворчатого обратного клапана:

• предотвращение обратного потока – это основная функция арматуры, которая не позволяет рабочей среде двигаться в обратном направлении. Это критично для защиты оборудования и предотвращения ситуаций, которые могут привести к авариям или неэффективной работе системы;
• минимизация потери давления: двухстворчатые обратные клапаны спроектированы таким образом, чтобы обеспечить максимально эффективный поток с минимальным сопротивлением и падением давления при полном открытии;
• предотвращение резких перепадов давления: створки клапана закрываются быстро, что помогает предотвратить гидроудар (резкое повышение давления), вызванный остановкой потока жидкости.

Двухстворчатый обратный клапан Dual Plate Check Valve имеет компактную конструкцию, которая достаточно эффективно обеспечивает быстрое реагирование клапана.

Конструкция клапана Dual Plate Check Valve включает:

• корпус (Body): основная часть клапана, обеспечивающая прочную внешнюю оболочку и содержащая внутренние компоненты. Корпус может быть выполнен из различных материалов в зависимости от условий эксплуатации;
• створки (Plates): рабочий элемент в форме двух дисковых створок, соединенных с корпусом через шарниры. Створки открываются при прямом потоке и закрываются при его остановке или изменении направления на обратное;
• шарниры (Hinges): элементы крепления створок, при этом шарниры позволяют им свободно открываться и закрываться;
• возвратные пружины (Springs): пружины, установленные для обеспечения быстрого закрытия створок после прекращения потока, что помогает предотвратить обратный поток и гидроудар;
• осевой штифт (Stop Pin): штифт, ограничивающий движение створок, помогает контролировать максимальный угол их открытия.

Принцип работы двухстворчатого обратного клапана заключается в следующем: при протекании жидкости или газа в прямом направлении давление потока вызывает разделение створок от центра к стенкам трубы. Это движение открывает клапан, позволяя жидкости течь через него с минимальным сопротивлением. Створки открываются в стороны от центральной оси клапана, обычно на угол, достаточный для минимизации потерь давления, при этом такой, чтобы быстро реагировать на изменения потока. Когда поток через клапан прекращается или изменяется на обратный, давление рабочей среды уменьшается, и створки под действием силы тяжести или возвратной пружины быстро закрываются, блокируя обратный поток и предотвращая гидроудар.

Отличие двухстворчатого обратного клапана Dual Plate Check Valve от стандартного обратного клапана Check Valve:

• конструкция: стандартный обратный клапан обычно имеет одну створку или диск, который закрывается на седло для блокировки обратного потока. Двухстворчатый клапан использует две створки, что уменьшает пространство, необходимое для его работы и обеспечивает более быстрое закрытие;
• скорость реагирования: Dual Plate Check Valve закрываются быстрее, чем их стандартные аналоги, благодаря меньшей массе движущихся частей и меньшему моменту инерции створок;
• размеры: изделие обычно компактнее, что делает его предпочтительным в условиях ограниченного пространства;
• потери давления: двухстворчатые клапаны обычно обеспечивают более низкое сопротивление потоку и меньшее падение давления по сравнению со стандартными клапанами за счет более эффективной аэродинамической формы створок.

Свойства и сферы применения двухстворчатых обратных клапанов Dual Plate Check Valve

Трубопроводные клапаны Dual Plate характеризуются следующими свойствами:

• эффективность: минимальные потери давления благодаря аэродинамическому дизайну створок;
• высокая прочность, герметичность и износостойкость конструкции и комплектующих;
• оперативное реагирование и длительный срок эксплуатации;
• широкий температурный диапазон применения;
• универсальность: подходит для использования в широком диапазоне давлений и с большинством рабочих сред.

Сферы применения двухстворчатых обратных клапанов Dual Plate Check Valve:

• нефтегазовые трубопроводы по транспортировке сырой нефти, нефтепродуктов, природного газа;
• водоснабжение и водоочистка: системы очистки воды, насосные станции и канализационные системы;
• химическая промышленность: в системах по перекачке агрессивных химических реагентов;
• пищевая и фармацевтическая промышленность;
• энергетика: в системах охлаждения и отопления на ТЭЦ и АЭС;
• морская добыча, судостроение и прибрежное строительство.
