Клапан обратный Forbes Marshall
Обратные клапаны Forbes Marshall - высокоэффективные запорные устройства для защиты трубопроводных систем от обратного потока при падении давления, обеспечения безопасной работы оборудования в экстремальных условиях.
Что отличает клапаны Forbes Marshall от аналогов:
-
Полная герметичность и надежность. Обратные клапаны Forbes Marshall гарантируют полную герметичность даже при высоких давлениях до #2500, что предотвращает обратный поток и утечку химически опасных жидкостей или газов. Это достигается благодаря высококачественным уплотнительным материалам и точной механической обработке, соответствующей международным стандартам API, ANSI и ISO.
-
Снижение потерь давления в полностью открытом положении. Это важное преимущество в трубопроводных системах, где требуется высокоэффективная передача потока без значительных затрат энергии.
-
Устойчивость к длительным нагрузкам и экстремальным условиям. Конструкция клапанов рассчитана на работу в самых требовательных условиях, включая высокие температуры (до 300°C) и агрессивные среды.
-
Быстрое срабатывание и безопасность. Производитель разработал быстрозакрывающийся клапан Forbes Marshall, который обеспечивает мгновенное перекрытие потока и минимизирует риски повреждений системы при скачках давления или изменениях направления потока.
Варианты исполнения

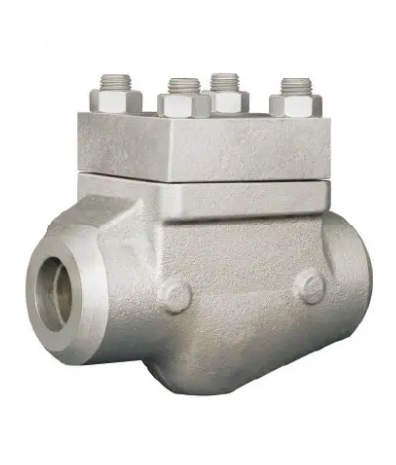

Подъемный обратный клапан Forbes Marshall (Lift Check Valve)
Подъемный обратный клапан Forbes Marshall предназначен для предотвращения обратного потока в трубопроводных системах, что важно для защиты оборудования от возможных повреждений. Этот тип клапана оснащён диском, который поднимется под давлением рабочей жидкости, а затем закроется, как только поток прекращается или меняет направление. Это позволяет эффективно предотвратить возврат жидкости, сохраняя целостность системы.
Характеристика |
Значение |
Диаметр |
2” – 30” |
Рабочее давление |
#150 – #2500 |
Рабочая температура |
до 200°C |
Материалы |
Углеродистая сталь, нержавеющая сталь |
Преимущества |
Защита от обратного потока, надежность, долговечность |
Применение
Подъемные обратные клапаны Forbes Marshall широко используются в нефтехимической, энергетической, химической и металлургической промышленности, а также в системах, где требуется автоматическое предотвращение обратного потока и защита от механических повреждений.
Быстрозакрывающийся обратный клапан Forbes Marshall (Quick Closing Non Return Valve)
Этот клапан предназначен для предотвращения обратного потока с быстрой реакцией. Он автоматически закрывается в случае утраты давления или при остановке потока, обеспечивая минимальные потери давления и предотвращая повреждения оборудования в случае быстрого изменения направления потока. Быстрозакрывающиеся клапаны используются в критичных системах, где важно быстрое реагирование для защиты оборудования.
Характеристика |
Значение |
Диаметр |
2” – 24” |
Рабочее давление |
#150 – #2500 |
Рабочая температура |
до 300°C |
Материалы |
Нержавеющая сталь, сплавы |
Преимущества |
Быстрое закрытие, минимизация потерь давления, защита оборудования |
Применение
Быстрозакрывающиеся обратные клапаны применяются в энергетике, нефтехимии, газовой промышленности и переработке нефти, где критично важна быстрая изоляция потока и защита системы от обратных потоков и избыточного давления.
Клапаны останова и контроля Forbes Marshall (Stop and Check Valves)
Клапаны останова и контроля Forbes Marshall (NRV) предназначены для изоляции и контроля потока в трубопроводах. Эти клапаны совмещают функции обратного клапана и клапана для остановки потока. Они могут быть использованы для предотвращения обратного потока и для создания отсечек в трубопроводах, чтобы изолировать секции для обслуживания или ремонта. Этот тип клапанов используется в различных трубопроводных системах, требующих надежного контроля потока.
Характеристика |
Значение |
Диаметр |
½” – 2” |
Рабочее давление |
#150 – #2500 |
Рабочая температура |
до 300°C |
Материалы |
Углеродистая сталь, нержавеющая сталь |
Преимущества |
Изоляция потока, предотвращение обратного потока, контроль потока |
Материалы изготовления, рабочие условия и ограничения
Обратные клапаны Forbes Marshall изготавливаются из высококачественных материалов, таких как углеродистая сталь, нержавеющая сталь и специальные сплавы, что обеспечивает их долгосрочную эксплуатацию, стойкость к механическим повреждениям и коррозии. Клапаны могут использоваться в трубопроводных системах с высокими температурами и давлениями, что гарантирует их надёжность в агрессивных промышленных условиях.
Рабочие условия: обратные клапаны Forbes Marshall рассчитаны на работу при температурах от -20°C до 300°C и давлениях до #2500. Это позволяет использовать их в разнообразных промышленных системах, таких как энергетические установки, нефтехимические и химические процессы, а также в газовой промышленности, где необходима высокая надёжность и безопасность эксплуатации.
Ограничения: обратные клапаны Forbes Marshall не рекомендуется использовать в системах с высококислотными средами без дополнительных защитных покрытий. Также они не подходят для работы при экстремально низких температурах ниже -20°C или в системах, где требуется полная изоляция от агрессивных химических веществ, если не предусмотрены специальные материалы или покрытия.
