Клапан обратный одностворчатый

Check Valve – это клапан, который автоматически открывается и допускает поток в одном направлении и закрывается, чтобы предотвратить поток в обратном направлении (обратный поток). Он работает за счет разности давлений, используя давление жидкости для открытия и пружину или тяжести заслонки для ее закрытия при уменьшении давления и начале обратного потока.

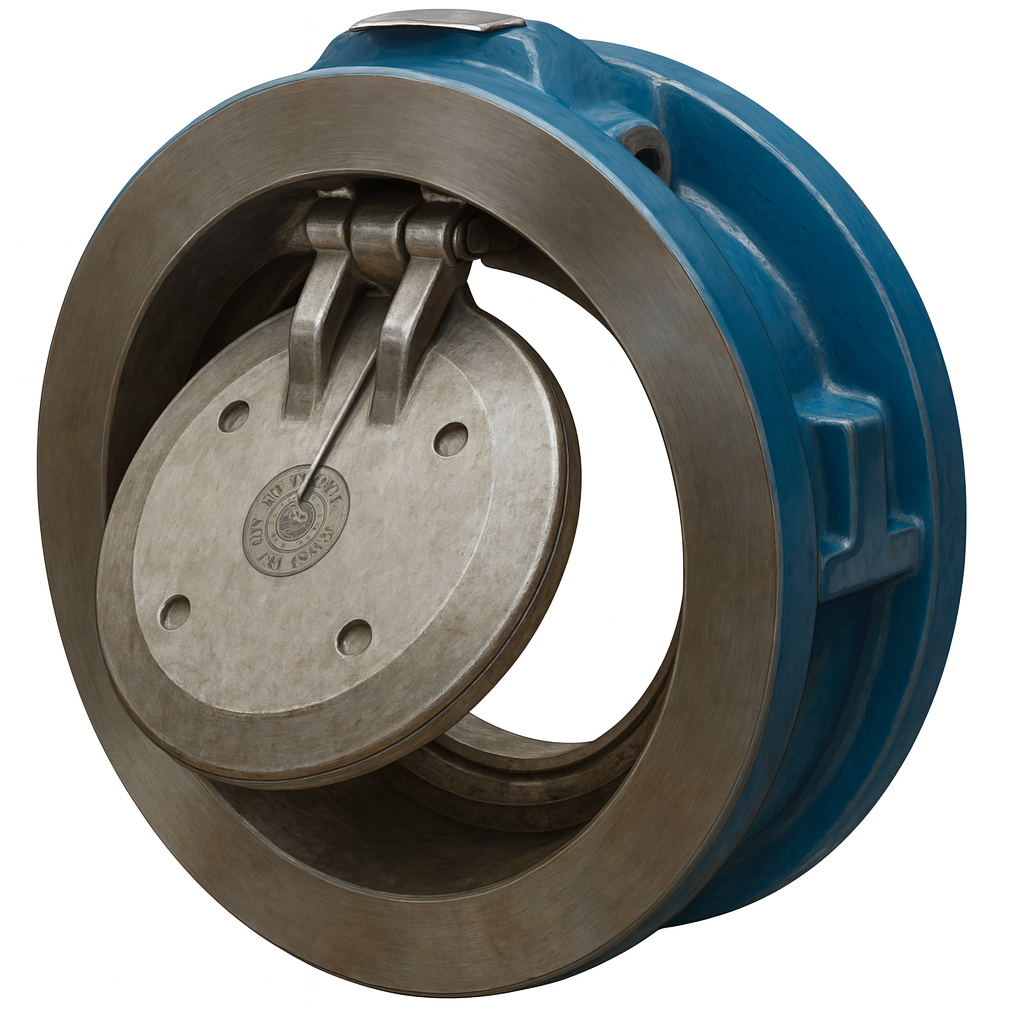

Обратный одностворчатый клапан Single Plate Wafer Check Valve (WAFER тип) представляет собой тип обратного клапана, который используется для предотвращения обратного потока жидкости в трубопроводах. Эти клапаны обычно применяются, когда есть необходимость в компактных или легких устройствах.

Клапан имеет только одну заслонку, которая перемещается для разрешения потока в одном направлении и закрывается, чтобы предотвратить обратный поток.

Название «wafer» клапан получил из-за внешнего вида затворного элемента, который похож на тонкую «вафлю» . Этот тип клапана устанавливается между фланцами в трубопроводе, прижимаемыми с обеих сторон при помощи болтов. Зачастую эти клапаны не имеют собственных фланцев и рассчитаны на установку в компактных пространствах.

Конструкция и принцип работы обратного одностворчатого клапана

Конструкция:

• корпус (Body) – cлужит внешней оболочкой клапана и содействует его соединению с трубопроводом. Корпус выполнен так, чтобы вместить в себе остальные компоненты клапана и обеспечить герметичное присоединение к трубопроводу;

• заслонка (Plate/Disc) – подвижный компонент внутри клапана, который открывается под действием потока среды в одном направлении и закрывается при ее отсутствии или изменении направления потока на противоположное. Заслонка обычно прикреплена к корпусу через шарнир (пин) или может быть выполнена в виде диска на петле;

• шарнир (Hinge/Pivot) – петля или ось, на которой крепится заслонка, позволяющая ей вращаться или откидываться в зависимости от потока;

• уплотнение (Seal) – обеспечивает необходимое уплотнение между заслонкой и корпусом клапана в закрытом состоянии, предотвращая утечки;

• противовес или пружина (Counterweight or Spring) – иногда применяется для облегчения закрывания заслонки и поддержания её в закрытом положении при отсутствии потока или при его обратном направлении.

Принцип работы

Обратный одностворчатый клапан работает автоматически на основе изменения давления в трубопроводе.

• когда жидкость (или газ) течет по трубопроводу в нормальном направлении, её давление создаёт силу, которая толкает заслонку от седла. Сила потока поднимает заслонку, освобождая тем самым проход для среды. В зависимости от конструкции клапана, заслонка может открываться на различный угол – от частичного до полного открытия;

• как только поток стихает или начинается его обратное направление, давление на заслонку уменьшается. Если используется пружинная нагрузка, пружина помогает закрыть заслонку. В отсутствие пружины, тяжесть заслонки или противодействующее давление жидкости приводит к её закрытию. Клапан закрывается до тех пор, пока заслонка вновь не сядет на своё уплотнение, полностью перекрыв поток.

Таким образом, посредством простой механической действующей силы и перемещения заслонки обратный одностворчатый клапан эффективно контролирует направление потока, предотвращая его обратное движение и возможный обратный удар в трубопроводе. Из-за своей простоты и эффективности это популярный элемент в системах трубопроводов.

Преимущества обратного одностворчатого клапана:

• компактность;

• малый вес;

• простота установки;

• небольшое гидравлическое сопротивление по сравнению с другими типами обратных клапанов;

• невысокая стоимость.

Применение

Клапаны обратные одностворчатые используются в системах водопровода, отопления, кондиционирования воздуха и в различных промышленных приложениях, где пространство ограничено, и необходима надежная защита от обратного потока.

При выборе обратного клапана важно учитывать характеристики рабочей среды (жидкость, давление, температура), рабочие условия и пространственные ограничения системы трубопровода.
