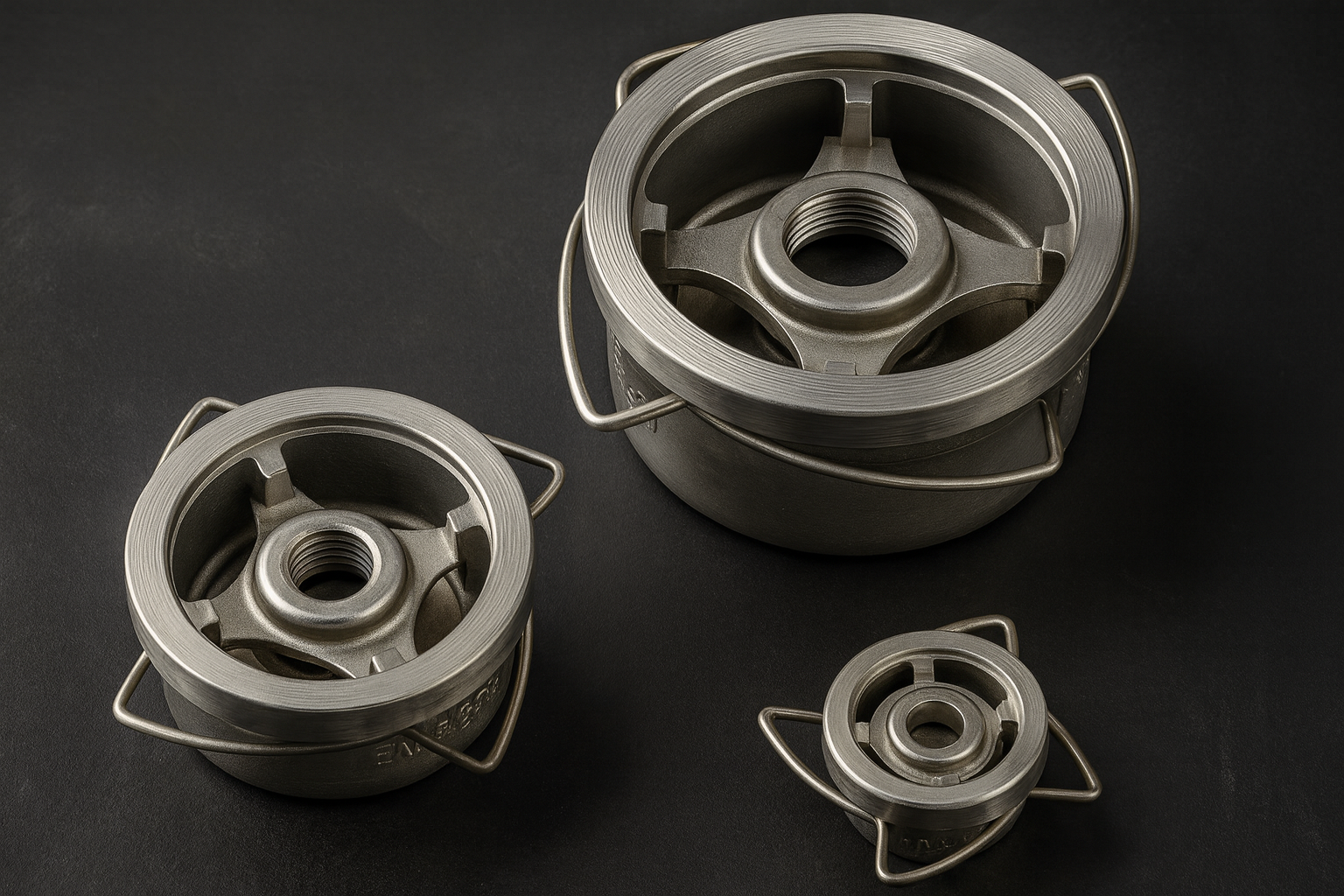

Клапан обратный тарельчатый (дисковый)

Тарельчатый (дисковый) клапан с поднимающимся диском, или Rising Disc Check Valve, – это разновидность обратного клапана, предназначенная для предотвращения обратного потока в трубопроводах. Его конструктивные особенности позволяют визуально определить положение диска и, следовательно, состояние клапана (открыт или закрыт).

Конструкция:

• корпус (Body) – оболочка, обеспечивающая герметичное соединение с трубопроводом и защиту внутренних органов устройства;

• диск (Disc) – подвижный затворный элемент, который при открытии поднимается, позволяя потоку проходить через клапан. При закрытии затвор опускается и герметично закрывает отверстие клапана.

• шток (Stem) – стержень, соединённый с диском, который перемещается вверх и вниз вместе с диском. Конец штока может быть виден снаружи корпуса, что позволяет визуально определить положение диска;

• уплотнение (Seat) для герметичного прилегания диска в закрытом положении;

• направляющие (Guide) – система направляющих или втулок, по которым движется шток вместе с диском, гарантируя стабильность и правильное выравнивание диска относительно седла;

• приводной механизм или пружина (Actuating mechanism or Spring), ускоряющие поднятие или опускание диска.

Принцип работы:

• при нормальном потоке: когда жидкость (или газ) движется по трубопроводу в направлении, разрешённом клапаном, давление потока поднимает диск вверх вместе со штоком. Это перемещение открывает клапан и позволяет среде свободно течь. Поднятие диска отображается перемещением штока, что видно визуально;

• при остановке или обратном потоке: как только поток стихает или начинает менять направление на обратное, давление в системе уменьшается, и диск под собственной тяжестью, под действием пружины или внешнего приводного механизма, опускается обратно на седло, закрывая клапан. Это предотвращает обратный поток.

Такие клапаны часто используются в системах, где важно иметь возможность быстро диагностировать состояние клапана. Поскольку шток перемещается вместе с диском и выступает из корпуса, операторы могут легко увидеть, работает ли клапан и в каком он состоянии. Это особенно полезно в системах, где требуется регулярное обслуживание или есть риск заедания клапанов.

Применение

Преимущество обратных дисковых клапанов с поднимающимся диском заключается в их способности быстро закрыть и предотвратить обратный поток, а также в возможности легко проверять состояние клапана по положению штока. Это делает их особенно удобными для использования в условиях, где требуется частая проверка и обслуживание клапанов или где важно минимизировать время простоя систем из-за отказов клапанов.

Обратные дисковые клапаны, включая те, что имеют поднимающийся диск, широко используются в различных промышленных:

Водоснабжение и канализация. Клапаны устанавливаются для предотвращения обратного потока загрязнённой воды в системе очистки воды и в трубопроводах, чтобы защитить от нежелательного смешивания разных потоков.

Нефтегазовая промышленность. Используются в транспортных системах для нефти и газа для предотвращения обратного потока и защиты насосов и компрессоров.

Теплоэнергетика. Применяются на электростанциях для предотвращения обратного потока в системах утилизации тепла, паровых и котловых системах, а также в системах охлаждения.

Химическая промышленность. Используются для предотвращения смешивания химических реагентов при изменении направления потока, что может иметь место в случае отказа системы или во время технологических процессов.

Пищевая и фармацевтическая промышленность. Обратные клапаны используются для предотвращения контаминации продукции при изменении потоков или в случае сбоев в системе насосов.

Судостроение. Могут быть использованы для предотвращения входа воды в судно при отказе или повреждении насосов.

Котельное оборудование. В тепловых сетях и системах отопления для обеспечения однонаправленного потока теплоносителя.

Системы пневматической и гидравлической передачи. Применяются для предотвращения обратного потока и ударов при изменении потока воздуха или гидравлической жидкости.
