Запорные клапаны Emerson. Обзор моделей, характеристики
Компания Emerson предлагает широкую линейку запорных клапанов под брендами Fisher, Sempell, Fasani и Yarway, предназначенных для эксплуатации в самых жёстких условиях – от высокотемпературных паропроводов до химически агрессивных сред. Запорные клапаны Эмерсон применяются на объектах энергетики, нефтегазовой и химической промышленности, где критически важны герметичность, надежность и ресурс оборудования.
Клапаны разрабатываются в соответствии со стандартами ASME, DIN, API и PED. В зависимости от модели доступны исполнения с литым или кованым корпусом, в конфигурациях Y-, T- и углового типа, с возможностью установки ручного, пневматического, электрического и гидравлического привода.
Модели клапанов запорных Emerson: размеры, материалы, рабочие условия

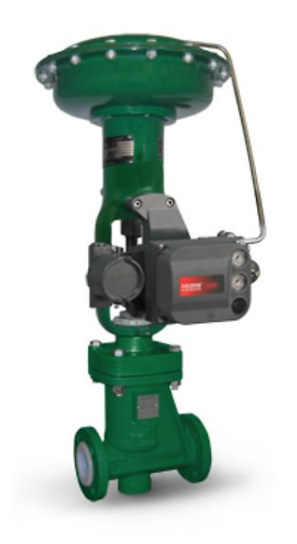

Запорный клапан с футеровкой Fisher RSS Lined Globe Valve
Клапан запорный Fisher RSS предназначен для применения в системах высококорозионными средами. За счет внутренней футеровки из PFA и PTFE клапану Fisher RSS отдают предпочтение как более экономичной альтернативе клапанам с корпусом из дорогостоящих материалов.
Размеры и характеристики запорного клапана Fisher RSS Emerson
Параметр |
Значение/характеристика |
Номинальный размер (NPS) |
1, 1-1/2, 2, 3, 4 |
Корпус |
Ковкий чугун A395 с PFA-облицовкой |
Тип присоединения |
Фланцевое, CL150 |
Облицовка |
Коррозионностойкий полимерный фторуглерод PFA (модифицированный PTFE) |
Сильфонный уплотнитель и покрытие седла |
PTFE |
Температурный диапазон |
от –29 °C до 180 °C |
Давление (макс.) при +38 °C |
до 19,7 бар / 285 psi (Class 150) |
Ресурс сильфона |
до 500 000 полных циклов при надлежащем обслуживании |
Гидравлический поток (Cv) |
от 1,91 до 145 (в зависимости от размера) |
Пропускная характеристика |
Равнопроцентная |
Класс герметичности |
VI (ANSI/FCI 70-2 и IEC 60534-4 |
Клапан запорный Fisher RSS имеет литой корпус с фиксацией футеровки типа «ласточкин хвост», предотвращающей отслаивание в условиях вакуума и высокой температуры. Минимальная толщина облицовки – 5 мм во всех зонах контакта с рабочей средой. Верхний доступ обеспечивает простоту обслуживания.
Globe Valve Fisher RSS Emerson может устанавливаться в системах положительного давления, а также в условиях вакуума. Не предназначен для использования вне заявленных температурных и химических ограничений для футеровки.
Приложения и рабочие среды:
-
агрессивные кислоты и щелочи в химической промышленности;
-
токсичные и чистые жидкости в системах дозирования и распределения;
-
среды, чувствительные к загрязнению, включая полупроводниковое производство;
-
вакуумные и низконапорные трубопроводы в технологических установках;
-
очистка, нейтрализация и фильтрация химических реагентов.

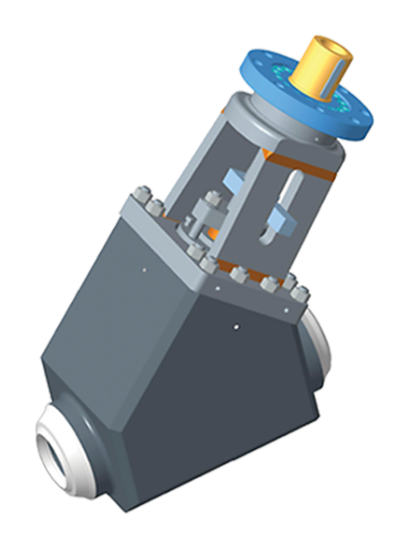

Запорный клапан для паровых систем Sempell High Pressure Globe Valve
Клапаны Sempell Raisteam разработан для перекрытия потока в паровых системах с экстремальными параметрами давления и температуры, а также для трубопроводов, обеспечивающих процессы в нефтехимической и химической промышленности.
Размеры и характеристики запорного клапана Sempell Emerson
Параметр |
Значение/характеристика |
Номинальный размер (NPS) |
Y-type: 2–20 T-type: 2–14 |
Корпус |
Y, T или угловой |
Материалы корпуса |
A105, F22, F91, F316, 15NiCuMoNb5 и другие |
Класс давления ANSI |
Class 900–4500 (соответствует PN 160–720) |
Температурный диапазон |
от –46 °C до 650 °C |
Тип присоединения |
Фланцевое (ASME B16.5), под приварку (ASME B16.25, DIN 2448) |
Уплотнение седла |
Metal+metal: наплавка Stellite |
Конструкция шпинделя |
Восходящий, не вращающийся, с индикатором положения |
Тип управления |
Маховик или редуктор, опции: электропривод, пневмопривод, гидропривод |
Цельнокованый корпус имеет верхнюю монтажную площадку для привода. В стандартную комплектацию входит механический индикатор положения. Набивка сальниковая – прессованные кольца из чистого графита, обеспечивающая герметичность даже при вакууме.
Приложения и рабочие среды:
-
пар высокого давления в турбинных и котельных установках;
-
трубопроводы основного и вспомогательного контура АЭС и ТЭС;
-
паровые и водяные среды в химических и нефтехимических процессах;
-
системы отбора, сброса или блокировки на энергетических и оффшорных объектах.

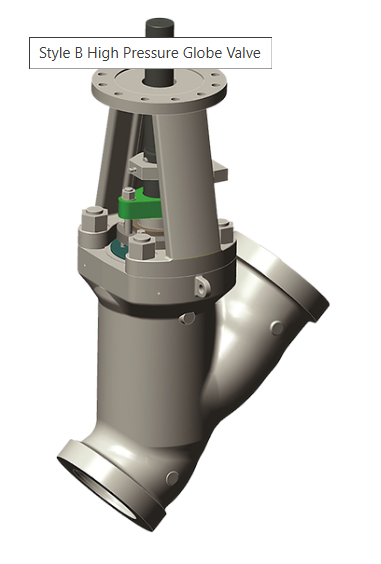

Запорный клапан высокого давления Fasani Style B High Pressure Globe Valve
Клапаны запорные Fasani Style B предназначены для перекрытия потока жидкой и газообразной среды, пара в нефтепереработке, химической промышленности, энергетике.
Размеры и характеристики запорного клапана Fasani Style B
Параметр |
Значение/характеристика |
Номинальный размер (NPS) |
2–24 (выше – по запросу) |
Корпус |
Литой Т-type, Y-type, а также оба типа в конфигурации Stop-Check |
Класс давления ANSI |
Y-type: Class 1500, 2500 Т-type: Class 600, 900, 1500, 2500 |
Температурный диапазон |
от –46 °C до 650 °C |
Тип присоединения |
Под приварку (ASME B16.25), фланцевое (ASME B16.5 для T-образных) |
Материалы корпуса |
WCB, WC6, CF8M и другие по ASTM, включая NACE |
Уплотнение седла |
Stellite Gr. 6 |
Уплотнение крышки |
Stellite Gr. 21 |
Тип управления |
Ручное (маховик, редуктор), опции: электропривод, пневмопривод, гидропривод |
В стандартную комплектацию входит индикатор положения. Опционно производитель предлагает сальниковое уплотнение с низким уровнем выбросов, ограничители, трубка сброса избыточного давления.
Приложения и рабочие среды:
-
трубопроводы пара высокого давления на ТЭС и в промышленных энергоустановках;
-
паровые и водяные линии систем теплообмена;
-
паровые коллекторы, турбины, насосы, клапаны;
-
линии для высокотемпературных сред в нефтегазовой и химической промышленности.

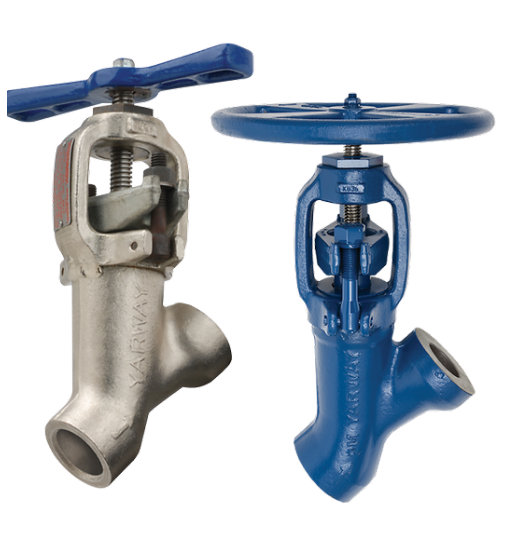

Запорный клапан высокого давления Yarway Welbond High Pressure Globe Valve
Клапаны предназначены для перекрытия трубопроводов, перемещающих воду и пар под высоким давлением. Они особенно эффективны в дренажных, продувочных и вспомогательных линиях паровых установок.
Параметр |
Значение/характеристика |
Номинальный размер (NPS) |
½, ¾, 1, 1½, 2, 2½, 3 |
Корпус |
Хромомолибденовая (SA182 F22/F91) или углеродистая сталь (SA105) |
Тип соединения |
Под приварку встык |
Давление ANSI |
Class1700, 2700, 4500 |
Затвор и уплотнение |
Сплав Stellite |
Класс герметичности |
V (FCI 70-2) |
Температурный диапазон |
До 204 °C |
Привод |
Ручной, пневматический или электрический |
Цельнокованый приварной корпус минимизирует риск протечек. Утолщенное седло и затвор из термо- и износостойкого сплава имеют увеличенный срок службы. Клапан Yarway Welbond отличается от аналогичных наиболее высокой скоростью ремонта на месте: шток, диск и набивка сальника снимаются через хомут, предоставляя быстрый доступ к седлу.
Приложения и рабочие среды:
-
пар высокого давления в дренажных, перепускных и продувочных линиях;
-
запорные участки трубопроводов вспомогательных контуров ТЭС;
-
паровые и водяные среды в системах защиты турбин и теплообменников;
-
линии сброса и разгрузки давления на установках с теплоносителем;
-
вспомогательные паровые системы на энергетических и промышленных объектах.
Где купить клапан запорный Emerson
Европейская металлургическая компания выполняет комплексные поставки в СНГ брендовой трубопроводной арматуры от мировых производителей. Мы снабжаем отраслевой ТПА государственные предприятия и частные компании топливно-энергетического комплекса, высокотехнологичных отраслей и предлагаем купить запорные клапаны Emerson с доставкой.
Чтобы заказать трубопроводную арматуру Эмерсон и запасные части, оставьте заявку на сайте, электронной почте или закажите звонок.
