Пережимные клапаны Flowrox PVG: конструкция, характеристики, размеры

1. Конструкция

2. Размеры и вес

3. Технические характеристики

4. Часто задаваемые вопросы

Клапан PVG – это запорно-регулирующий пережимной клапан финского бренда Flowrox, специализирующегося на производстве клапанов и задвижек для сложных сред, включая абразивные, коррозионные и вязкие.

Принцип работы пережимного клапана

При закрытии эластичный рукав (гибкий шланг), размещенный внутри корпуса, сжимается симметрично расположенными запирающими элементами и плотно смыкается, полностью перекрывая поток. При открытии клапана рукам распрямляется под давлением потока.

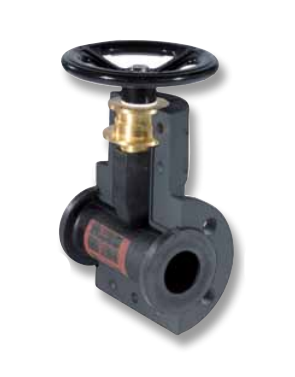

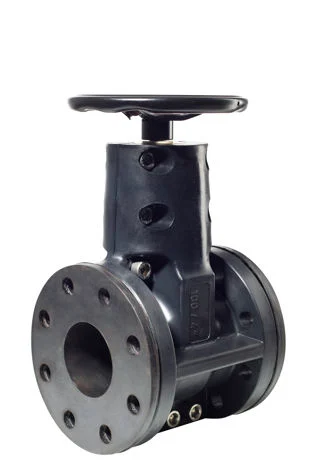

Конструкция пережимного клапана PVG Flowrox

Основной элемент – рукав, состоящий из нескольких слоев:

• внешний слой – защищает от механических воздействий;

• армирующие корды – обеспечивают прочность и поддержание давления;

• внутренний слой – устойчив к истиранию и агрессивному химическому воздействию;

• металлические кольца – фиксируют рукав во фланцах;

• открывающие метки – предотвращают залипание и обеспечивают легкое разъединение стенок после сжатия.

Особенности:

• прочный литой корпус с полным проходом, не создающим завихрений и обеспечивающим стабильное давление и исключающим скопление твердых частиц и заклинивание;

• эластомерный рукав – единственная деталь клапана, которая контактирует с перемещаемой средой;

• простой и надежный пережимной механизм, защищенный от загрязнения.

Простая конструкция и минимум изнашиваемых деталей сокращают простои и затраты на обслуживание. Благодаря полному проходу клапана значительно снижается энергопотребление насосов.

Размеры и вес клапана PVG Flowrox

Технические характеристики клапанов пережимных PVG Flowrox

Для каких отраслей подходят пережимные клапаны Flowrox PVG:

• горнодобывающая промышленность – перекачка абразивных пульп;

• химическая промышленность – агрессивные среды, коррозионные жидкости;

• водоподготовка и очистка сточных вод – грязные потоки и осадки;

• пищевая и фармацевтическая отрасль – среда, требующая EPDM-рукавов;

• подача и распределение порошков и гранулятов.

Часто задаваемые вопросы о клапанах Flowrox PVG

Чем серия PVG отличается от PVE?

PVG – это базовая серия с давлением до 10 бар (DN 50–150). Для задач с высокими давлениями до 100 бар используется серия PVE.

Как часто менять рукав в клапане PVG?

Интервал зависит от степени абразивности среды. На практике рукава пережимных клапанов служат в несколько раз дольше, чем в диафрагменных. Замена проста и не требует демонтажа корпуса.

Какой тип присоединения клапанов Flowrox PVG?

Фланцевое. Фланцы клапана соответствуют DIN PN10 или ANSI 150, что упрощает интеграцию в трубопроводные системы.

Где купить пережимной клапан PVG Flowrox

Европейская металлургическая компания поставляет в Россию и страны ЕАЭС оригинальные пережимные клапаны Flowrox серии PVG, в том числе клапан пережимной pvg 200m4 sbrt flowrox, с приводами, запасными рукавами, ремнаборами.

Чтобы купить клапаны PVG Flowrox, оставьте заявку на сайте, электронной почте, в мессенджере или по одному из указанных выше номеров телефона.
