Концентрический или эксцентрический дисковый затвор: что выбрать?
Клапаны играют ключевую роль в промышленности, обеспечивая контроль над потоком жидкости между резервуарами. Они не только регулируют, но и помогают запускать или останавливать поток любой жидкости. Концентрические и эксцентрические дисковые затворы особенно популярны в арматурной промышленности.

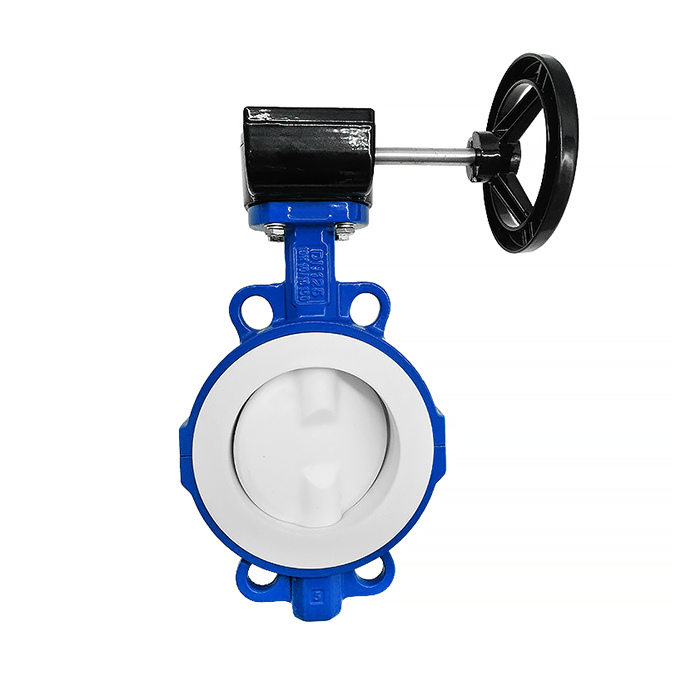

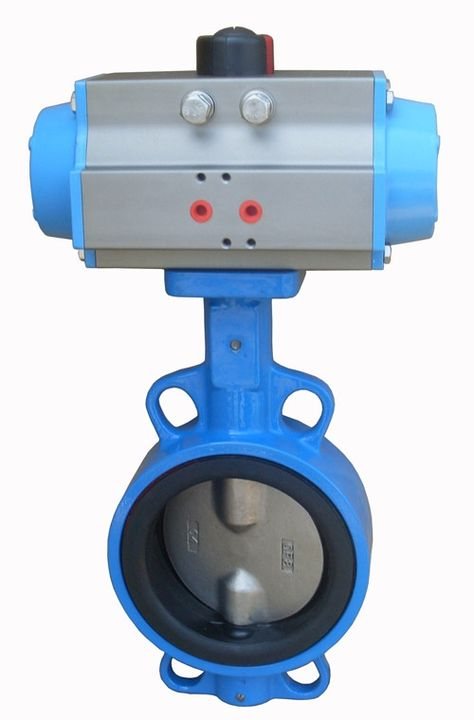

Концентрический дисковый затвор
Концентрический дисковый затвор управляет потоком среды с помощью вращающегося диска, расположенного в канале. Этот диск, будучи очень тонким, оказывает минимальное сопротивление потоку. Основные преимущества концентрических дроссельных клапанов включают их экономичную конструкцию и простоту обслуживания. Легкий корпус и простота установки делают их идеальными для различных промышленных применений.
Концентрические дисковые затворы имеют шток, который перемещается вдоль центральной линии диска. Такая конфигурация также называется клапаном с упругим седлом, что обеспечивает надежное уплотнение и предотвращает утечки.

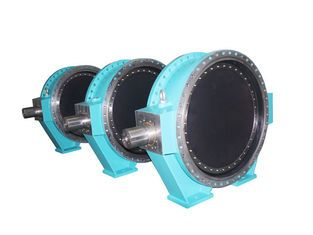

Эксцентрический дисковый затвор
Эксцентрические дисковыы затворы используются для перекрытия или полного открытия прохода среды в трубопроводе. Они также эффективно регулируют поток жидкости. Однако полная герметичность таких клапанов не может быть гарантирована при длительном использовании.
Эксцентрический затвор имеет диск, который сочетается с уплотнительным кольцом и стопорным болтом. Эта конструкция обеспечивает более высокое давление и устойчивость к высоким температурам по сравнению с концентрическими заслонками.
Отличия между концентрическими и эксцентрическими дисковыми затворами
-
Конструкция
Концентрические дисковые затворы имеют простой диск, расположенный вдоль центральной линии. Эксцентрические затворы, в свою очередь, имеют дополнительное ламинированное дисковое уплотнение, что улучшает герметичность.
-
Уплотнение
Концентрические затворы используют мягкое уплотнение, что ограничивает их применение при высоких температурах. Эксцентрические затворы используют твердое металлическое уплотнение, что делает их подходящими для работы при высоких температурах и давлениях.
-
Температура и давление
Максимальная температура для концентрических клапанов составляет 150 фунтов/давление PN25. Эксцентрические затворы могут выдерживать давление до 600 фунтов/PN100, что делает их более подходящими для тяжелых условий эксплуатации.
-
Преимущества и недостатки
Концентрические дисковые затворы
Преимущества:
-
Нейтральная конструкция уплотнения предотвращает утечки.
-
Простота обслуживания и установки.
Недостатки:
-
Ограничены в применении при высоком давлении и температуре.
-
Подходят только для мягкого уплотнения.
Эксцентрические дисковые затворы
Преимущества:
-
Используют твердое металлическое уплотнение, что делает их устойчивыми к высоким температурам и давлениям.
-
Быстрое открытие и закрытие без трения.
Недостатки:
-
Подвержены эрозии при частом открытии и закрытии.
-
Не оптимальны для клапанов диаметром менее DN200 из-за конструктивных ограничений.
Выбор между концентрическими и эксцентричискими дисковыми затворами зависит от конкретных условий эксплуатации. Концентрические заслонки подходят для применений с нормальным и низким давлением, где важна простота и экономичность. Эксцентрические дисковые затворы предпочтительны для тяжелых условий, требующих высокой температуры и давления. Понимание этих различий поможет выбрать правильный клапан для вашего проекта, обеспечивая надежность и эффективность работы системы.
