Ножевая задвижка: Принципы работы, типы, компоненты, преимущества и недостатки

Основы ножевых задвижек

Ножевые задвижки представляют собой тип запорной арматуры, широко используемой в различных отраслях промышленности. Они предназначены для изоляции густых жидкостей, сточных вод и суспензий. Ключевой особенностью этих задвижек является острый край, который прорезает изолируемую жидкость или материал. Ножевые задвижки предназначены исключительно для включения и выключения потока, а не для его регулирования, что делает их простыми в обслуживании и эксплуатации.

Что такое ножевая задвижка?

Ножевая задвижка используется для перекрытия потока высоковязких жидкостей или жидкостей с высоким содержанием твердых частиц. Это достигается за счет использования тонкого металлического лезвия, называемого "ножом", которое может перемещаться в закрытое или открытое положение вручную или автоматически с помощью привода. Стандартные ножевые задвижки не предназначены для регулирования расхода, так как частичное открытие клапана может привести к ускоренному износу.

Синонимы и особенности

Ножевые задвижки также известны как задвижки с ножевой кромкой. Эти термины обозначают один и тот же тип задвижек, причем "ножевая задвижка" является более распространенным названием. Острый край ножа позволяет задвижке эффективно работать с высоковязкими жидкостями.

Принцип работы ножевой задвижки

Ножевая задвижка использует тонкую металлическую пластину для изоляции потока в трубе, канале или воздуховоде. Лезвие приводится в действие либо вручную с помощью маховика, либо автоматически с помощью пневмоцилиндра или мотор-редуктора. Вручную управляемые задвижки используют маховик, соединенный с резьбовым шпинделем, который перемещает нож вверх или вниз, изменяя его положение. В автоматических системах привод крепится к ножевому шпинделю, и, например, в клапанах с пневматическим приводом поршень, соединенный с ножевым затвором, перемещается сжатым воздухом для закрытия или открытия клапана.

Сравнение с другими типами клапанов

Ножевые задвижки схожи со стандартными задвижками, однако в них используется более тонкий затвор, часто с лезвием по периметру. Они предназначены для использования с высоковязкими жидкостями или жидкостями с твердыми частицами, такими как жидкие растворы, сточные воды или бумажная масса.

Виды ножевых задвижек

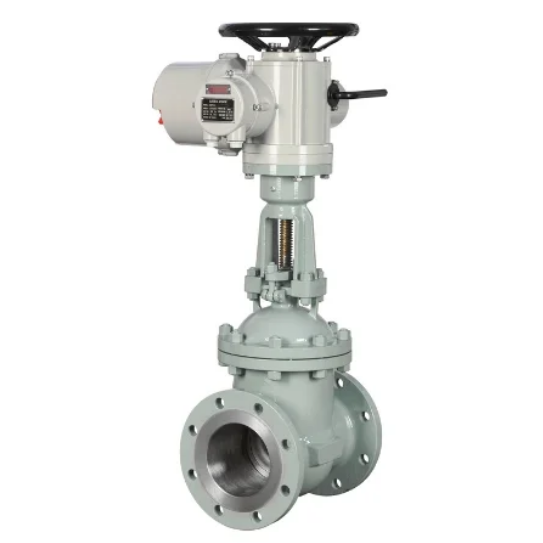

1. Электрическая ножевая задвижка: Приводится в действие электрическим приводом, идеально подходит для автоматического управления.

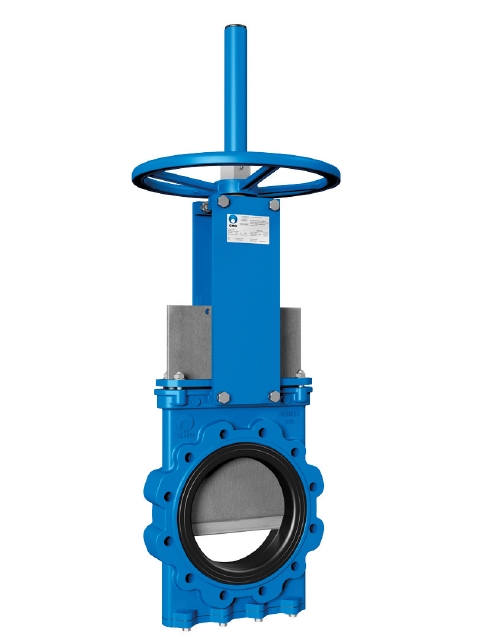

2. Ручная ножевая задвижка: Управляется маховиком, используется для изоляции оборудования при техническом обслуживании.




3. Задвижка с ножевым затвором для сложных условий эксплуатации (SSKGV): Обеспечивает полное однонаправленное перекрытие без утечек, подходит для критически важных применений.




4. Облицованная ножевая задвижка: Облицована пластиком для защиты от агрессивных жидкостей, что уменьшает коррозию и улучшает герметичность.




5. Пневматическая ножевая задвижка: Приводится в действие пневмоцилиндром, управляется сжатым воздухом через соленоид.

6. Направляющая срезная задвижка: Имеет направляющие пазы для предотвращения отклонения ножа при разрезании твердых материалов.




7. Сквозная ножевая задвижка: Имеет удлиненный корпус, позволяющий лезвию полностью проходить через зону потока, предотвращая засорение уплотнений.

8. Шиберный клапан с нажимным механизмом: Использует эластомерное уплотнение для предотвращения засорения, но не подходит для кислот и шламов.

Компоненты ножевой задвижки

• Нож: Металлическая пластина для остановки или пропуска потока.

• Шпиндель: Соединен с ножом, используется для перемещения ножа в открытое или закрытое положение.

• Корпус: Изготавливается различными способами, удерживает нож и уплотнения.

• Привод: Может быть ручным (маховик) или автоматическим (пневмоцилиндр или электродвигатель).

• Уплотнения: Гибкие уплотнения предотвращают утечки и засорения.

Проблемы и техническое обслуживание

• Уплотнения: Со временем изнашиваются, могут пропускать материал или жидкость.

• Затворная часть ножа: Изнашивается при контакте с абразивными растворами, что приводит к утечкам и ускоренному износу уплотнений.

Преимущества и недостатки ножевых задвижек

• Простота управления и обслуживания.

• Компактные размеры, подходящие для ограниченного пространства.

• Легкость замены лезвия без отсоединения клапана от трубопровода.

• Низкая устойчивость к высокому давлению.

• Возможность вибрации и ускоренного износа ножа при частичном открытии.

• Необходимость регулярного обслуживания для предотвращения утечек.

Протечки и различия с золотниковыми клапанами

Со временем ножевые задвижки могут протекать, если не проводить техническое обслуживание. В отличие от золотниковых клапанов, которые работают с сухими сыпучими материалами, ножевые задвижки лучше подходят для суспензий или вязких жидкостей, благодаря плотным уплотнениям, предотвращающим утечки.
