Опоры для зажимов STAUFF
Седловидные трубные опоры

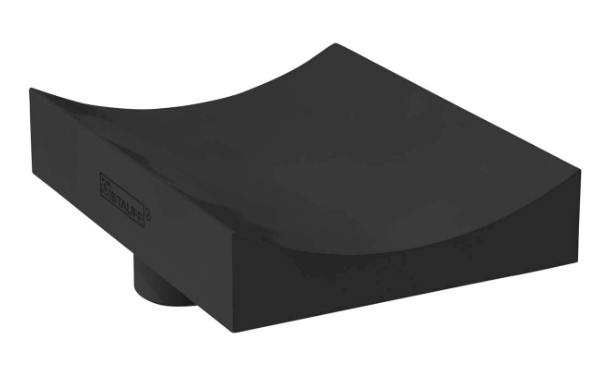

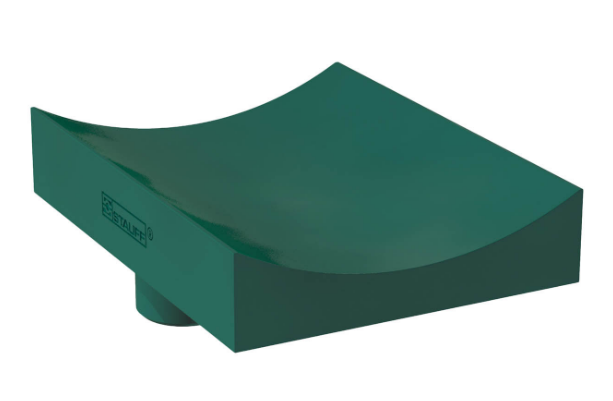

Штауфф (STAUFF U-Bolts Pipe Saddles) – это пластиковые элементы, входящие в состав стальных U-образных хомутов, предназначенных для надежной фиксации труб гидравлических систем.
Трубная опора представляет собой седло из полипропилена или полиамида, устанавливаемое между трубой и стальным U-болтом. Она служит амортизирующим и изолирующим элементом, обеспечивая:
-
продление срока службы трубопровода. Геометрия седла точно повторяет радиус трубы и исключает точечные нагрузки, предотвращая образование вмятин и усталостных трещин даже при вибрациях и циклических деформациях;
-
снижение уровня вибрации и шума. Пластиковое седло действует как демпфер между трубой и металлическим хомутом, снижая передачу вибраций на несущие конструкции — критически важно для насосных и гидросистем высокого давления;
-
защиту от износа и коррозии. Седло из PP или PA изолирует трубу от металла, предотвращая гальваническую коррозию и появление ржавчины в местах контакта, особенно важно при применении с нержавеющими и тонкостенными трубами
-
простоту монтажа и обслуживания. Готовые сборочные комплекты (например, FB+RUK) поставляются с подобранными элементами: седлом, хомутом, U-профилем и крепежом, что исключает ошибки и экономит до 30 % времени при установке.
Типы трубных опор STAUFF
Седельные опоры
делятся на два основных типа в зависимости от формы стального хомута и длины седла.
- трубные опоры с круглыми U-хомутами (RB series) применяются для стандартных монтажных решений на трубопроводах различного диаметра. Круглая форма болта обеспечивает плотное охватывание трубы и минимальное напряжение в зоне опоры;
- трубные опоры с
плоскими U-хомутами и U-профилем (FB series) предназначены для фиксированных точек трубопровода, где требуется жесткое крепление без осевых смещений. Такое исполнение особенно востребовано в гидросистемах, где важна точная позиция трубы относительно корпуса оборудования.
Размеры и характеристики трубных опор Stauff
|
Тип опоры |
Конструкция |
Диаметр, мм |
Материалы седла |
Материалы хомута |
Особенности и применение |
|
RB+RUK |
Круглый U-хомут с коротким седлом |
26,9–521 |
Полипропилен (PP, зеленый) / Полиамид (PA, черный) |
Углеродистая сталь W1/W32 или нержавеющая 1.4401/1.4571 (AISI 316/316Ti) |
Компактная опора для стандартных труб. Применяется при креплении гидравлических и технологических линий. |
|
RB+RUL |
Круглый U-хомут с удлиненным седлом |
26,9–521 |
PP / PA |
Углеродистая сталь W1/W32 или нержавеющая 1.4401/1.4571 |
Увеличенная зона опоры для тонкостенных и крупных труб. Используется в системах с вибрацией и нагрузками. |
|
FB+RUK |
Плоский U-хомут с коротким седлом и U-профилем |
40–500 |
PP / PA |
Углеродистая сталь (W1, W33) или нержавеющая V4A (W56) |
Фиксированные точки трубопровода. Обеспечивает жесткое позиционирование трубы. Применяется на станинах, консолях и рамах. |
|
RBD |
Круглый U-хомут без седла |
26,9–500 |
– |
Углеродистая или нержавеющая сталь |
Используется там, где защита поверхности трубы не требуется (например, при монтаже воздуховодов). |
Седловидные опоры STAUFF с быстрой доставкой по России
Европейская металлургическая компания специализируется на поставках в СНГ импортного металлопроката, компонентов промышленного оборудования и техники, в том числе гидравлических систем.
В ЕМК вы можете по выгодной цене купить пластиковые опоры для П-образного зажима и другие компоненты гидравлических систем Stauff: зажимы, трубные опоры, фитинги и фланцы, клапаны и краны, фильтры, трубки, соединители, гидравлические аксессуары.
Чтобы узнать цены на седловидные опоры Штауфф, оставьте заявку через 1 клик, напишите нам в мессенджер, на почту или закажите звонок.
