Трубопроводная арматура Crane: основные серии, модели и их характеристики
Компания Crane Co. — признанный мировой лидер в производстве трубопроводной и запорной арматуры, приводной техники и насосного оборудования. Данным производителем с 1855 года выпускается продукция под брендами CRANE, Pacific, FKX, FK-TrieX и др.
Трубопроводная арматура Crane применяется в химической, нефтегазовой, энергетической, целлюлозно-бумажной и смежных отраслях.
Учитывая специфику отраслей, трубопроводная арматура Crane характеризуется высокой эффективностью, безопасностью и долговечностью даже в экстремально сложных условиях.
Основные типы арматуры Crane: описание и технические характеристики

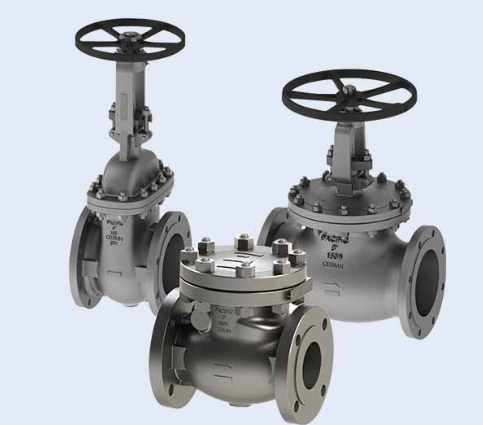

Литые стальные клапаны CRANE / Cast Steel Valves
- Типы: задвижки (Gate), клапаны Globe, обратные клапаны (Check).
- Диаметры: до 48" (DN ≈ 1200).
- Давление: от 150 PSI G до 2500 PSI G (PN 10–25 и выше).
- Материалы: WCB, LCC, WC6, WC9, C5, C12, CF8M и др.
- Температура: −29 °C до +427 °C (для WCB).
- Особенности: соответствие API 600 (Gate), API 623 (Globe), API 594 Type-B (Check); низкие утечки (Low Emissions); широкий выбор материалов и функций.
Кованые стальные клапаны CRANE / Forged Steel Valves
- Типы: задвижки, клапаны, обратные клапаны, Globe, Gate, Check, Y-Globe.
- Диаметры: от ¼" до 2" (DN 8–50).
- Давление: Class 150–2500.
- Материалы: A105 (углеродистая сталь), F316/316L (нержавеющая сталь), F11, F22 и др.
- Особенности: высокая плотность резьбы и уплотнений, исполнение по API/ASME. Оптимальны для нефтегазовой, энергетической и промышленной эксплуатации.
Кран CRANE FK-TrieX
- Тип: тройносмещенный (Triple-Offset) изоляционный клапан.
- Диаметры: 3"–24" (DN 80–600).
- Давление: ASME Class 150, 300, 600.
- Материалы: WCB, CF8M, LCC, Monel, Duplex, Super-Duplex, Hastelloy, Titanium и др.
- Температура: от −60 °C до +550 °C.
- Особенности: полный проход (Full Port), нулевая утечка (Zero Leakage) в обе стороны, конструкция без полостей (Cavity-Free), низкий крутящий момент, возможность замены седла и уплотнений на объекте, минимальные эксплуатационные расходы.
Кран CRANE FKX 9000
- Тип: тройносмещенный клапан (Triple-Offset Butterfly, Severe-Service Isolation).
- Диаметры: 3"–64" (DN 80–1600).
- Давление: ASME Class 150, 300, 600 (PN по запросу).
- Материалы: WCB, CF8M, 1.4408, Monel, Hastelloy, биметаллы и др.
- Температура: −60 °C до +550 °C (и выше, в зависимости от материала).
- Особенности: металлическое уплотнение (Metal-to-Metal Sealing), контроль утечек по ISO 15848 и API, быстрые срабатывания. Применяются там, где резиновые седла неприемлемы (высокие температуры, агрессивные среды).
Кованые клапаны с герметичным уплотнением CRANE / Pacific Pressure Seal Forged Valves
- Типы: задвижки (Gate), Globe, Y-Globe, Check, Swing Check, Stop Check.
- Диаметры: от 3" до 30".
- Давление: Class 600, 1500, 2500.
- Материалы: F347, F91, WB36 и др.
- Особенности: цельнокованая конструкция (“One-Piece Forged Solid Block”), полностью закапсулированные кольца седла, устойчивость к усталости и ползучести, защита от коррозии. Применяются в мощных котлах, ТЭЦ, АЭС и на химических объектах.
| Категория | Что это такое / применение | Основные технические особенности / когда используют |
| Aseptic Diaphragm Valves | Диафрагменные клапаны для асептических / чистых сред — фармацевтика, биотехнологии, пищевая промышленность. | Материалы уплотнителей и мембран, пригодные для стерилизации; гладкие поверхности, легко моются; отсутствие застойных зон; частые циклы; герметичность; возможны исполнения по 3A, FDA. |
| Ball Check Valves | Обратные клапаны, у которых шарик запирает поток, предотвращая возврат. | Быстрое срабатывание; небольшие размеры; минимальное падение давления в открытом состоянии; подходят для жидкости, газа и паров; материалы — металл/нержавейка. |
| Ball Valves | Запорные шаровые клапаны — для открытия/закрытия потока. | Полный проход (full bore) или reduced bore; разные приводные варианты; устойчивость к давлению; уплотнения мягкие или металлические; быстрый переход из открытого в закрытое. |
| Bellows Sealed Globe Valves | Глобусные клапаны с уплотнением через гофрированный элемент (bellows) — для защиты от утечек среды через шпиндель. | Используются в агрессивных химических средах; высокая степень герметичности; предотвращают утечки; снижение загрязнения; часто для высоких температур и давлений. |
| Butterfly Valves | Дисковые (бабочка-) клапаны, легкие и компактные, часто для регулировки потока или открытия/закрытия на больших линиях. | Множество подкатегорий: Resilient Seated (с мягким седлом), High Performance, Double Offset, Triple Offset; важна герметичность, крутящий момент, утечки, износ режущей кромки. |
| Change-Over Valves | Клапаны, которые позволяют переключать поток между двумя линиями / источниками — часто в резервировании или переключении питания. | Часто автоматизированы; важен быстрый отклик и переключение; устойчивость к давлению и надежность. |
| Check Valves | Обратные клапаны, которые предотвращают обратный поток. | Различные типы: swing, lift, dual plate, nozzle check; важна минимальная утечка, устойчивость к удару потока, давление, скорость потока. |
| Gate, Globe, Angle Valves | Классические типы клапанов: задвижки (gate) для полного открытия/закрытия, глобус (globe) для регулировки потока, угловые (angle) когда нужна особая разводка. | Gate — минимальное сопротивление, globe — точная регулировка, angle — монтажные преимущества. Требования к материалам, уплотнениям, плотности, стандартам. |
| Hydrofluoric Alkylation Valves | Специализированная арматура для процессов, связанных с гидрофторной кислотой и алкилированием в нефтехимии. | Очень высокие требования по материалам (устойчивость к кислоте), покрытия, герметичность, устойчивость к коррозии, безопасность. |
| Industrial Diaphragm Valves | Диафрагменные клапаны для промышленных сред — агрессивная среда, пульпы, жидкие среды с твердыми частицами. | Мембраны из устойчивых материалов; простота обслуживания; надежное уплотнение; часто модификации под агрессивные среды или абразивы. |
| Lined Valves | Арматура с внутренним покрытием (lining) — резиновым, пластиковым или PTFE/тефлон и др. | Защита от коррозии, химической агрессивности; покрытие должно быть устойчивым к температуре; важно качество сцепления облицовки; использование в кислотах, щелочах. |
| Pressure Seal Valves | Клапаны, где давление корпуса помогает уплотнению соединений — часто в тяжелых условиях, при высоких давлениях. | Конструкция с уплотнением под давлением; пресс-сигналы; осторожно с температурной деформацией; высокая прочность и стандарты (ASME, API). |
| Triple Offset Valves | Клапаны с тройным смещением седла — обеспечивают отличную герметичность, высокую надежность, минимальные утечки. | Используются там, где обычные диск- или бабочка-клапаны не справляются: высокие температуры, агрессивные среды, тяжелые давления, требования к нулевой утечке. |
| Tufline/Tuflin Sleeved Plug Valves | Клапаны-пробки (plug valves) с внутренней втулкой (sleeve) — защищают корпус и пробку от износа. | Подходят для абразивных сред, для сред с твердыми частицами; долговечность; легкость обслуживания; меньше утечек; устойчивость к давлению. |
| Wedgeplug Valves | Комбинированные конструкции клиновых закрывающих элементов и пробок. | Обеспечивают плотное закрытие, часто применяются, когда требуется сочетание функциональности клинового и plug-типа; важны смазка, качество уплотнений. |
FAQ по трубопроводной арматуре Crane
Чем отличается серия CRANE FK-TrieX от FKX 9000?
Обе серии относятся к тройносмещенным клапанам, но арматура FK-TrieX рассчитана на диаметры до 24" и стандартные промышленные условия, а FKX 9000 — на трубопроводы до 64" и эксплуатацию в условиях сверхнагрузок (severe service).
В каких случаях использовать Pacific Pressure Seal Forged Valves?
Эти клапаны выбирают для работы при сверхвысоких давлениях (Class 600–2500) и температурах, например в котельных установках, на ТЭЦ, АЭС и в химической промышленности.
Что такое заправочный клапан East Crane GreenGas PA1022?
Это газовый заправочный клапан, предназначенный для безопасной подачи топлива в системах высокого давления.
Где купить клапан Crane RS ARBD1B100F DN200 (артикул 115377)?
Оригинальный клапан можно заказать у официальных поставщиков, например в ЕМК, с подбором по артикулу.
Какие особенности у затворов Centerline AVG D1E100F Crane?
Затворы типа «бабочка» обеспечивают компактность, герметичность и простоту монтажа в трубопроводных системах.
Сколько стоит гидравлический кран Hyva Crane на 33 тонны?
Цена зависит от комплектации и условий поставки, точную стоимость можно уточнить через запрос в ЕМК.
Какой температурный диапазон у клапанов FK-TrieX и FKX 9000?
Оба типа рассчитаны на −60 °C - +550 °C, в зависимости от материалов корпуса и уплотнений.
Можно ли заменить седло или уплотнения клапана без демонтажа?
Да, в серии FK-TrieX предусмотрена возможность замены седла и уплотнений прямо на объекте.
Трубопроводная арматура Crane – где купить с быстрой доставкой?
Европейская металлургическая компания (ЕМК) является поставщиком оригинальной трубопроводной арматуры Crane и предлагает своим заказчикам все типы задвижек и клапанов. Мы также помогаем в подборе оборудования по серийному номеру и параметрам проекта.
Чтобы купить арматуру Crane с официальной гарантией и получить коммерческое предложение, обратитесь в отдел продаж ЕМК по телефону или оставьте заявку на сайте.
