Трубопроводная арматура Flowrox: клапаны и задвижки для абразивных сред

1. О производителе

2. Клапаны пережимные Flowrox

- Серии тяжелого класса: PV, PVE, PVE/S

- Бюджетная серия: PVG и PVEG

3. Задвижки ножевые Flowrox для шлама: SKW, SKF, SKH

4. Чем отличаются пережимные клапаны и ножевые задвижки Flowrox

5. Как выбрать ТПА Flowrox для шлама

6. Частые вопросы закупщика: сроки, ремкомплекты, совместимость

7. Что указать в заявке

О производителе

Flowrox (Финляндия) – разработчик и производитель промышленной трубопроводной арматуры с более чем 45-летним опытом работы в области управления потоками абразивных и коррозионных сред. Компания специализируется на разработке и выпуске пережимных клапанов и ножевых задвижек, предназначенных для эксплуатации в горнодобывающей, металлургической, энергетической, химической промышленности.

Задвижки и клапаны Flowrox рассчитаны на работу в приложениях, где стандартная арматура не выдерживает высокой абразивности, агрессивного химического воздействия или нагрузок давлением. Отличительная особенность решений – полнопроходная конструкция и минимальное число изнашиваемых деталей, что позволяет снижать затраты на обслуживание и обеспечивать надежную работу оборудования даже в тяжелых условиях.

Ключевые особенности арматуры Flowrox для абразивных сред:

• полный проход без мертвых зон, исключающий отложение твердых частиц;

• минимум деталей, контактирующих с рабочей средой и подверженных износу – рукав у пережимного клапана, кольцевые рукава и набивка ножевой задвижки;

• двунаправленная герметичность у ножевых, допуск обратного давления;

• линейная характеристика на пережимных конических рукавах, что позволяет добиться точного дросселирования/регулирования потока;

• конструкции и рукава рассчитаны на тяжелые изнашивающие воздействия;

• доступны полиуретановые рукава;

• диапазоны DN и давлений для задач любого уровня сложности от локальных узлов до магистралей.

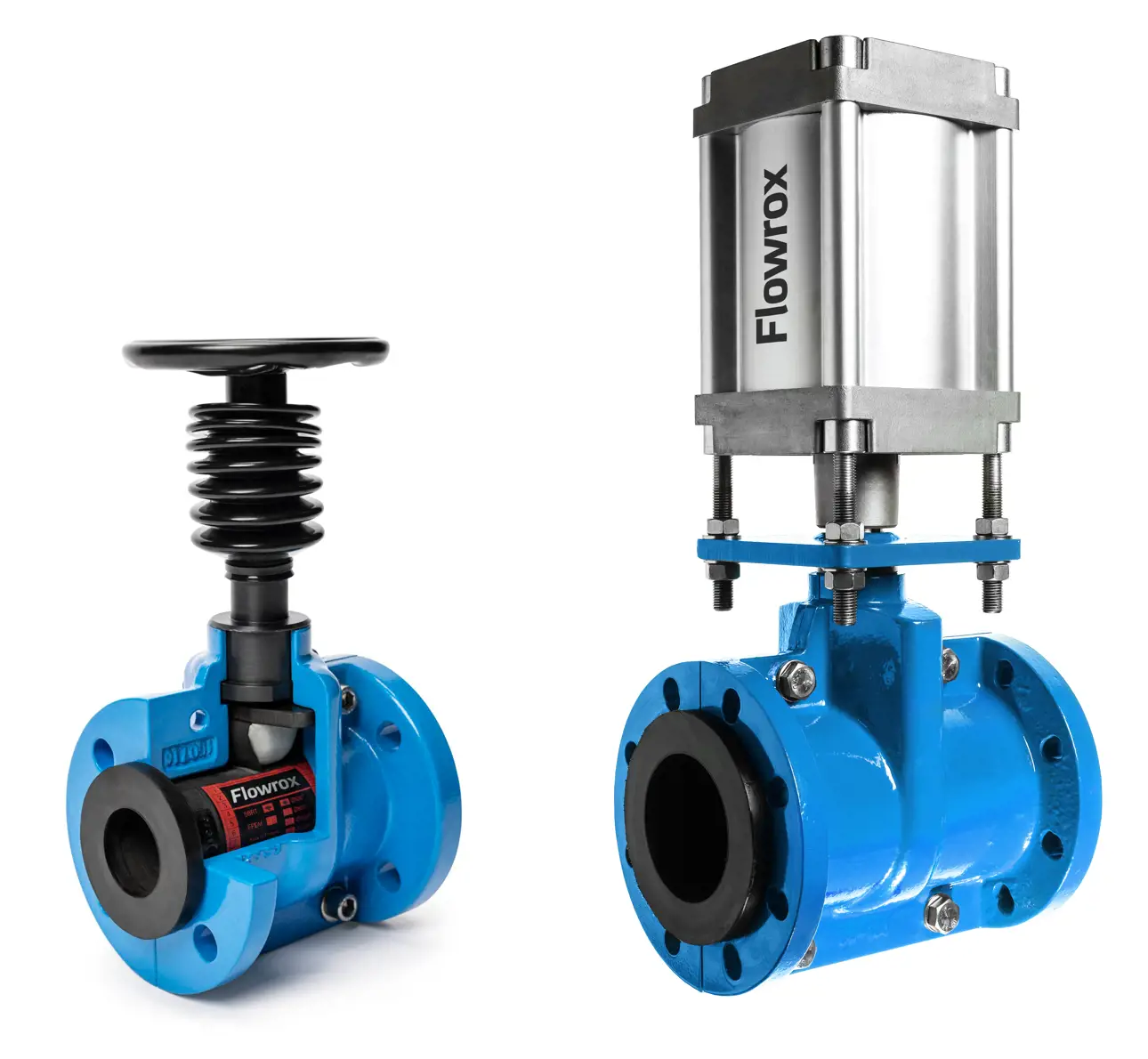

Клапаны пережимные Flowrox

Назначение: изоляция и регулирование абразивных шламов, пульп, порошков и гранулятов, коррозионных сред, где стандартные клапаны быстро изнашиваются.

Преимущества:

• модульная конструкция с возможностями варьирования компонентов;

• самоочищение рукава при сжатии и защита от закусывания затвора;

• герметичное закрытие даже при налипании частиц на рукав;

• линейное регулирование;

• варианты исполнения рукава повышенной износостойкости (в т. ч. из полиуретана).

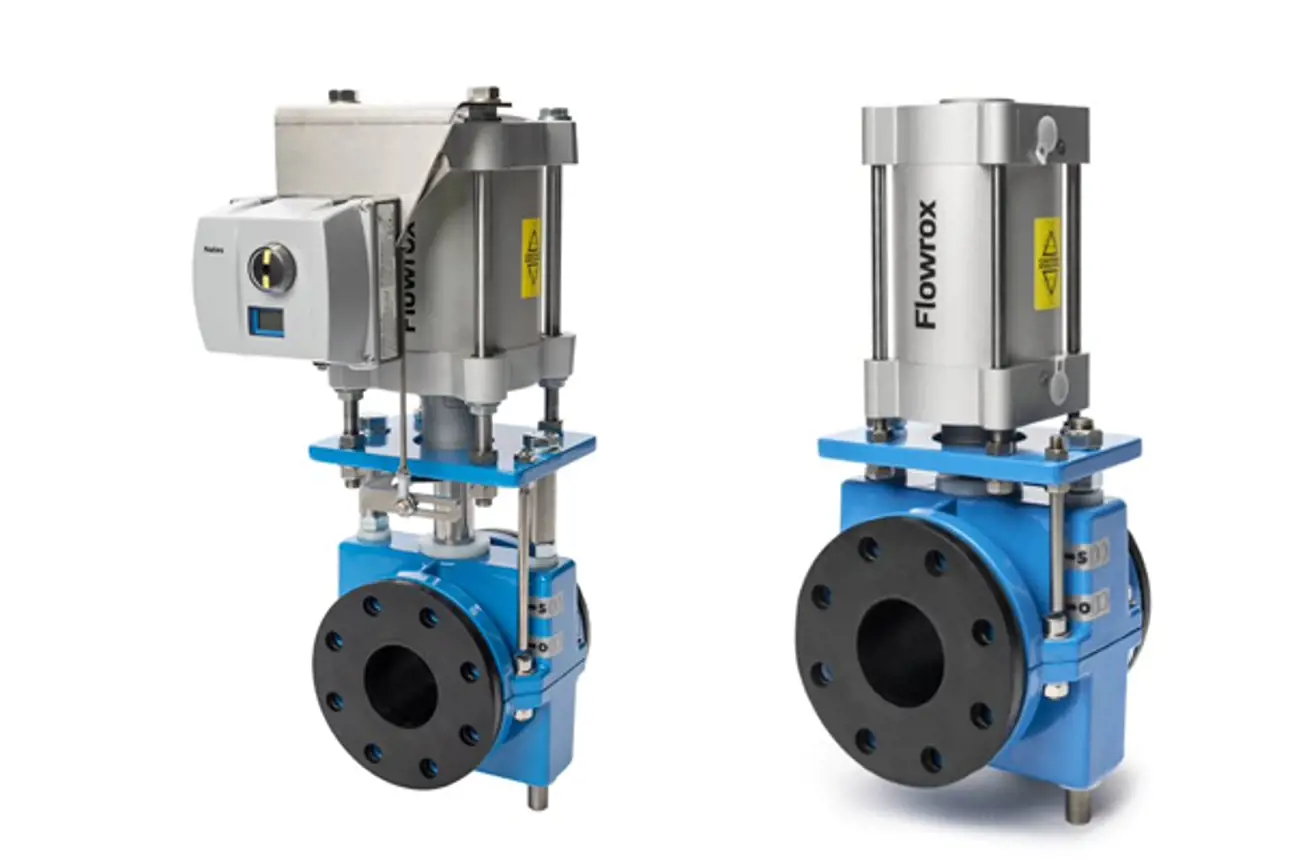

Серии тяжелого класса: клапаны Flowrox PV, PVE, PVE/S

Это пережимные клапаны для перекрытия и регулировки потока абразивных и агрессивных сред задач в самых жестких условиях. При закрытии втулка сдавливается двумя зажимами с противоположных сторон, полностью запирая поток. При открытии втулка быстро распрямляется под давлением рабочей среды, обеспечивая ее беспрепятственное движение.

Примечания по управлению: ручные, пневматические, гидравлические и электрические приводы, позиционеры. Доступна коническая геометрия рукава. Для условий экстремального износа предусмотрены толстостенные полиуретановые рукава.

Бюджетная серия: клапаны Flowrox PVG и PVEG

Это альтернатива мембранному клапану для невысоких циклических нагрузок в условиях перемещения абразивных и коррозионных сред. Клапан серии PVG, например, клапан пережимной pvg 200m4 sbrt flowrox, имеет прочный литой корпус, клапан PVEG оснащен легким пластиковым корпусом.

Задвижки ножевые Flowrox для шлама: серии SKW, SKF, SKH

Назначение: изоляция потоков шламов и пульп в горной, металлургической, химической и смежных отраслях.

Конструкция ориентирована на простоту обслуживания: всего две сменные детали в виде кольцевого рукава и вторичного уплотнения. Двунаправленное перекрытие допускает обратное давление, корпус цельнолитой, кольцо распределения нагрузки интегрировано в рукава (для SKW и SKF).

Типичные применения: шламовые линии, изоляция насосов, питание и разгрузка сгустителей, узлы флотации.

Чем отличаются пережимные клапаны и ножевые задвижки Flowrox

Пропускная способность. Пережимные клапаны обеспечивают полный проход без мертвых зон и завихрений, что минимизирует осаждение частиц. Ножевые задвижки могут создавать небольшие застойные зоны у уплотнений.

Герметичность. Ножевые задвижки (SKW, SKF, SKH) рассчитаны на двунаправленное перекрытие и допускают обратное давление. Пережимные клапаны обеспечивают герметичность только в прямом направлении.

Возможность регулирования. Пережимные клапаны с коническими рукавами позволяют реализовать линейную характеристику регулирования, что делает их подходящими для дросселирования. Ножевые задвижки используются в первую очередь для изоляции потока.

Рабочее давление. Пережимные клапаны серий PVE/PVE-S рассчитаны на давление до 100 бар, ножевые задвижки SKH – до 20 бар.

Обслуживание. В пережимных клапанах всего одна сменна деталь – рукав, который легко заменить. В ножевых задвижках требуется замена кольцевых рукавов и вторичной набивки, но в обоих случаях обслуживание минимально по объему и времени.

Как выбрать арматуру Flowrox под шлам

1. Определить задачу – изоляция или регулирование.

2. Зафиксировать диапазон давления/температуры – для тяжелого класса доступны до 100 бар (PVE/PVE-S), для ножевых задвижек до 20 бар (SKH).

3. Уточнить степень абразивности/агрессивности среды, чтобы правильно подобрать тип рукава и материал корпуса.

4. Задать требуемую характеристику регулирования (прямолинейная достигается коническими рукавами).

5. Выбрать привод – ручной, пневмо-, гидро-, электропривод, при необходимости – позиционер и аксессуары.

Частые вопросы закупщика: сроки, ремкомплекты, совместимость клапанов и задвижек Flowrox

1. Какие расходники потребуются. Для пережимных – рукава соответствующего типоразмера и геометрии, для ножевых – кольцевые рукава и вторичная набивка.

2. Чем отличаются клапаны PVG/PVEG от клапанов PV/PVE. Серии PVG/PVEG – для низкоцикловых приложений и давления до 10 бар, серии PV/PVE/PVE-S – для тяжелых условий: высоких давлений, сложных приложений, трубопроводов большого диаметра.

3. Есть ли большие фланцевые ножевые задвижки. Да, задвижки серии SKF имеют варианты исполнения номинального диаметра до DN1500. В задвижках с диаметром DN≥900 цилиндры вынесены на бока для уменьшение высоты и упрощения обслуживания.

4. Регулирование по линейной характеристике. Решается коническими рукавами и подбором позиционера.

Коммерческое предложение на клапаны и задвижки Flowrox: что указать в заявке, чтобы получить точный расчет

• тип клапана – пережимной PV/PVE/PVE-S или ножевой SKW/SKF/SKH;

• назначение – изоляция или регулирование;

• параметры среды – состав, плотность, абразивность, агрессивность;

• диапазоны DN/PN/температуры, присоединение;

• тип привода и автоматика – ручной/пневмо/гидро/электро; атоматика – позиционеры, датчики;

• требования по срокам, условиям поставки и допуслугам.
