Литая клиновая задвижка NEWCO API 600
NEWCO – бренд трубопроводной арматуры, под которым компания Newmans Valve LLC (США) выпускает промышленные затворы, вентили и краны для нефтегазовой и нефтехимической промышленности, энергетики. NEWCO предлагает надежные и эффективные решения для трубопроводных систем, от ключевых компонентов которых требуется повышенная степень надежности и долговечность в условиях перманентного воздействия высокого давления и агрессивных сред.
Преимущества литой задвижки
Cast Steel Wedge Gate Valve – тип задвижки с корпусом, выполненным методом литья. Это значит, что расплавленный металл заливается в форму, где он затвердевает, принимая необходимую форму.
Преимущества литой задвижки:
-
литьё позволяет создавать изделия со сложной геометрией и лучше контролировать размеры компонентов, что приводит к уменьшению отходам материала;
-
литые задвижки имеют ощутимо более низкую стоимость, чем кованые, поскольку процесс производства менее трудоемкий и затратный;
-
литые корпуса могут быть изготовлены в более широком диапазоне размеров, включая очень большие, которые сложно изготовить методом ковки.

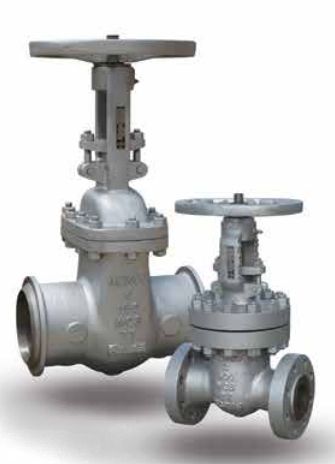

Литая клиновая задвижка NEWCO
Требования к конструкции задвижки регламентирует стандартная спецификация API 600, в соответствии с которой устройство относится к тяжелым задвижкам для нефтеперерабатывающей промышленности и смежных отраслей и имеет:
-
литой стальной корпус;
-
крышку на болтах;
-
упругий клин (FLXW);
-
концы под фланцевое соединение (RF, RTJ) или сварку встык (BW).
Размеры литой клиновой задвижки Newco
Давление |
Размер, NPS |
Высота выступа (RF) фланца |
Class 150 |
2–48" |
1/16"
|
Class 300 |
2–36" |
|
Class 600 |
2–36" |
1/4" |
Class 900 |
2–24" |
|
Class 1500 |
||
Class 2500 |
2–12" |
Возможно изготовление литой задвижки размеров до 72".
Стандарты фланцев:
-
ASME B16.5 – для NPS 24 и меньше во всех классах;
-
ASME B16.47 (серия A) – для NPS 30 и более.
Материалы корпуса литой задвижки Newco
Материал |
Рабочие среды и температуры |
|
Углеродистая сталь |
CB |
Некоррозионная техническая вода, нефть и газы в диапазоне от –29°C до 427°C |
LCC (низкотемпературная) |
Эксплуатация в диапазоне от –45°C до 343°C |
|
Легированная сталь |
WC6 (хром 1,25%, молибден 0,5%) |
Некоррозионная техническая вода, нефть и газы в диапазоне от –29°C до 593°C |
|
WC9 (хром 2,25%, молибден 1%) |
|
|
C5 (хром 5%, молибден 0,5%) |
Коррозионные и некоррозионные среды, эрозионное воздействие при температурах от –29°C до 649°C |
|
C12 (хром 9%, молибден 1%) |
|
|
C12A (хром 9%, молибден 1%) |
|
Нержавеющая сталь |
C8M / 316 |
Коррозионные среды, температурный диапазон от –267°C до 649°C |
Аустенитный сплав |
A20 / Alloy 20 |
Коррозионные среды при рабочей температуре от –29°C до 149°C |
Задвижка клиновая NEWCO API 602 – купить с доставкой во все регионы России, Казахстана, Узбекистана
Европейская металлургическая компания выполняет комплексные поставки компонентов промышленных трубопроводных систем, в том числе ТПА по стандартам API, ASTM, EN, DIN (ISO). Мы работаем напрямую с мировыми производителями трубопроводной арматуры и готовы оперативно поставить оригинальные импортные задвижки на самых гибких условиях оплаты. В ЕМК вы можете купить кованую клиновую задвижку API 602 Newco по лучшей цене.
Уточнить условия поставки и запросить расчет стоимости на импортную ТПА можно по телефону, электронной почте или оставив заявку на сайте.
