Трехэксцентриковый поворотный затвор Emerson: типы, размеры, характеристики
Компания Emerson производит дисковые затворы под брендом Vanessa, основанным в 1970-х годах. Это итальянский бренд, ставший одним из первопроходцев в разработке клапанов-бабочек. Его основная специализация – производство высокопроизводительных промышленных дисковых затворов с тройным эксцентриситетом (TOV – Triple Offset Butterfly Valves).
Основное назначение дискового поворотного затвора с тройным эксцентриситетом – перекрытие потока жидкой или газообразной среды в приложениях, где от запорной арматуры требуется сочетание отсутствия трения при открытии/закрытии, высокой герметичности и длительного рабочего ресурса.
Затворы Vanessa Emerson предназначены для использования в нефтегазовой и нефтехимической промышленности, энергетике, целлюлозно-бумажной промышленности, морских отраслях, коммунальных инженерных сетях.
Общие характеристики дискового затвора Vanessa серии 30 000:
-
нулевая утечка в обоих направлениях;
-
низкое трение и крутящий момент;
-
цельнометаллическая огнестойкая конструкция;
-
седло с наплавкой Stellite 21;
-
сверхпрочные подшипники;
-
двухкомпонентный сальник и графитовая набивка.

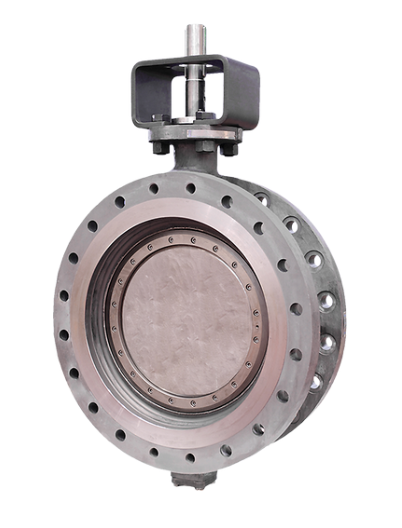

Доступные конфигурации затворов дисковых Emerson Vanessa Series 30 000
Стандартный |
Криогенный (до –254 °C) |
Стандарты |
|
Конструкция: API 609 и EN 593, ASME B16.34 и EN 12516 Фланцы: ASME B16.5/ASME B16.47, EN 1092-1, ISO 7005 Строительная длина: ISO 5752, EN 558, ASME B16.10, API 609 |
Конструкция: API 609, ASME B16.34 |
Размеры |
|
NPS 3–120 |
NPS 3–112 |
Давление |
|
ASME Class 150–1500 EN PN 10 - 250 |
ASME Class 150–1500 EN PN 10-160 |
Особенности |
|
- тип соединение – фланцевое - многослойные или цельные уплотнительные кольца из графита или ламинированные дуплексной сталью - цельный вал, соединенный с диском шпонками, двухкомпонентные сальники, мощные подшипники - промывка набивки и подшипников
|
- уплотнительное кольцо Nitronic 50 - удлиненная крышка; - типы соединения: двойной фланец, фланец с проушинами, сварка встык - корпус с верхним доступом
|
Варианты исполнения в соответствии с типом управления
Дисковые затворы Vanessa Emerson представлены в исполнениях:
-
без привода;
-
с ручным управлением;
-
с приводом: пневматическим, гидравлическим,
электрическим.
Также предлагаются комплексные решения: трехэксцентриковый затвор с приводом и исполнительными устройствами (позиционерами и контроллерами).
Криогенные затворы трехэксцентриковые Vanessa серии 30 000 применяются в системах, работающих с жидким и газообразным кислородом, азотом, водородом, метаном, этаном, пропаном, а также этиленом, гликолем, этиленгликолем. Они широко используются в процессах сжижения природного газа, хранении и транспортировке криогенных жидкостей, а также в установках по разделению воздуха и других криогенных приложениях.
Конструкция с тройным смещением за счет бесконтактного хода диска до момента герметизации решает проблему трения между диском и седлом, исключая нагрев и износ деталей, образование искр.
Решения для сильно окисляющих сред:
-
затвор с тройным эксцентриситетом для газообразного кислорода Vanessa 30 000 GOX (Triple Offset Valve for Gaseous Oxygen);
-
затвор дисковый с тройным эксцентриситетом для жидкого кислорода Vanessa 30 000 LOX (Triple Offset Valve for Liquid Oxygen).
Основные характеристики затворов дисковых поворотных для кислорода Emerson Vanessa с тройным смещением:
Исполнение |
Размеры |
Давление |
Материал корпуса |
Стандарты |
Температура |
GOX |
NPS 6–24 |
ASME 300 |
Нержавеющая сталь |
Конструкция: API 609 и EN 593, ASME B16.34 и EN 12516-1 Фланцы: ASME B16.5, ASME B16.47, EN 1092-1 Строительная длина: ISO 5752, API 609, EN 558 |
До 200°C |
ASME Class 600 и 900 |
Монель |
||||
LOX |
NPS 3–36 |
ASME 150 и 300 |
Нержавеющая сталь |
Не ниже -192° |
|
NPS 6–36 |
ASME 600 |
-
антистатическое исполнение;
-
исполнения: с фланцами, фланцы с проушинами, межфланцевое;
-
кольца набивки из неармированной фольги Sigraflex, устойчивые к окислению и совместимые с кислородом;
-
минимум сухого антифрикционного покрытия на уплотнительном кольце.
Затвор дисковый с тройным эксцентриситетом Emerson – где купить с доставкой
Европейская металлургическая компания выполняет комплексные поставки в СНГ брендовой трубопроводной арматуры от мировых производителей. Мы снабжаем отраслевой ТПА государственные предприятия и частные компании топливно-энергетического комплекса, высокотехнологичных отраслей и предлагаем купить поворотные затворы с тройным эксцентриситетом Emerson Vanessa и аналоги.
Чтобы купить клапаны, задвижки, краны и запчасти Emerson, оставьте заявку на сайте, электронной почте или закажите звонок.
