Затвор дисковый центрический Concentric Butterfly Valve: принцип действия и сферы применения

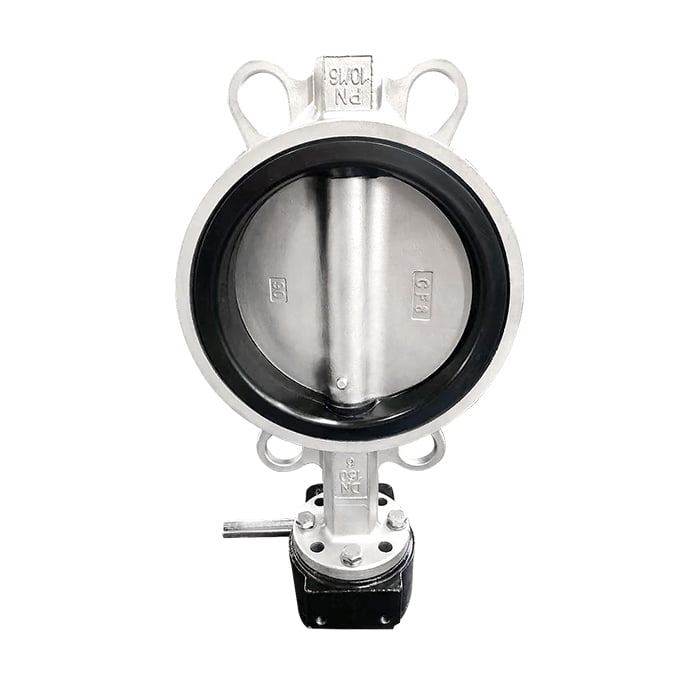

Затвор дисковый центрический Concentric Butterfly Valve
Дисковый центрический затвор или Concentric Butterfly Valve - это трубопроводная арматура промышленного назначения, которая используется в линиях транспортировки газа и жидкостей, а также в сложных производственных системах. Дисковые центрические затворы, благодаря своей универсальности, простоте конструкции и эффективности действия, широко используются во многих отраслях для оптимизации и управления потоками различных рабочих сред.
Основная функция дискового центрического затвора (Concentric Butterfly Valve) заключается в полном открытии или закрытии линии, обеспечивающем остановку движения рабочего потока. Преимущество дискового затвора в том, что данный тип арматуры быстро переключается между полностью открытым и закрытым состояниями. Это позволяет оперативно изолировать части системы для обслуживания или в случае аварий. Также дисковой центрический затвор, благодаря аэродинамическому дизайну диска, обеспечивает минимальные гидравлические потери при открытом положении.
Принцип действия дискового центрического затвора Concentric Butterfly Valve следующий: когда диск повернут так, что его плоскость параллельна направлению потока, клапан полностью открыт. В этом положении поток проходит через клапан с минимальным сопротивлением. Когда диск повернут на 90° к направлению потока, клапан полностью закрыт. Диск блокирует поток, и уплотнение на периферии диска обеспечивает герметичное закрытие, предотвращая утечки.
Дисковый центрический затвор или концентрический клапан-бабочка, имеет простую, но эффективную конструкцию, обеспечивающую надежное регулирование потока с минимальными потерями давления.
Основные компоненты конструкции:
- корпус (Body): внешняя часть клапана, внутри которой расположены внутренние механизмы. Корпус выступает своеобразной защитной оболочкой и участвует в соединении с трубопроводом;
- диск (Disc): центральный вращающийся элемент, форма которого напоминает диск или бабочку. Диск вращается вокруг своей оси, которая проходит через центр корпуса, открывая или останавливая поток;
- шток (Stem): элемент, соединяющий диск с внешним управляющим механизмом (ручка, привод). Шток передает вращательное движение от ручки или привода к диску, тем самым меняя его положение;
- ручка или привод (Handle or Actuator): внешние элементы управления, для ручных моделей – это рукоятка, вентиль, редуктор, для автоматизированных - электрический, пневматический, гидравлический привод.
Дисковые центрические затворы изготавливаются из разных материалов, выбор которых зависит от рабочих и климатических условий эксплуатации.
Основные материалы:
- нержавеющая сталь (стали AISI): обеспечивают арматуре высокую коррозионную стойкость, химическую пассивность, устойчивость к пониженным/повышенным температурам;
- углеродистая сталь: оптимальный выбор для общетехнического и специального применения;
- цветные сплавы: материалы выбирают для производства арматуры, эксплуатируемой в более сложных условиях.
Дисковый центрический затвор Concentric Butterfly Valve: описание характеристик и применение
Свойства и технические характеристики Concentric Butterfly Valve:
- прочность конструкции, что обеспечивает длительный срок эксплуатации и герметичность затвора;
- высокая производительность: эффективное регулирование потока с минимальными гидравлическими потерями в открытом положении;
- широкий температурный диапазон эксплуатации без критической потери в первоначальных свойствах;
- компактность: концентрический бабочковый клапан занимает меньше места по сравнению с другими типами регулирующих клапанов, что делает его предпочтительным в условиях ограниченного пространства;
- устойчивость к коррозии: в зависимости от материала корпуса и диска, клапаны могут быть высокоустойчивы к коррозии, окислению и химически агрессивным средам;
- быстрый монтаж и простое обслуживание.
Сферы применения:
- водоснабжение и водоочистка: системы водоподготовки, дистрибуции воды и обработки сточных вод;
- химическая промышленность: контроль потоков агрессивных химических веществ в системах переработки и транспортировки;
- пищевая и фармацевтическая промышленность: процессы производства и переработки продуктов;
- нефтегазовая промышленность: системы транспортировки и обработки нефти, нефтепродуктов и газа;
- энергетика: системы охлаждения, отопления и технологических процессах на тепловых и атомных электростанциях;
- судостроение, морская добыча и пр.
Где купить дисковый центрический затвор Concentric Butterfly Valve
Европейская металлургическая компания осуществляет поставки дисковых затворов Concentric Butterfly Valve стандартной и центрической конструкции напрямую от производителя, а также другой трубопроводной арматуры. Заказать затворы Concentric Butterfly Valve можно по телефону, через кнопку «заказать в 1 клик», написав нам на электронную почту или нашим онлайн-специалистам в чат.
