Дисковые затворы Bray (Брэй): серии, характеристики, применение
Затвор Bray,
иначе именуемый называемый затвор поворотный Bray, он же клапан-бабочка, – это трубопроводная арматура с запорным элементом в виде диска, который поворачивается перпендикулярно или под углом к потоку рабочей среды.
Дисковые затворы – ключевой продукт компании Bray International (США). Производитель предлагает концентрические, двух- и трехэксцентриковые затворы, а также системы автоматизации для широкого спектра промышленных приложений. Затворы Брэй сертифицированы по API 609, ISO 9001, ISO 14001 и предназначены для использования в нефтегазовой, химической, пищевой, фармацевтической промышленности, энергетике, горную промышленности, водоподготовке.
Ключевые особенности и преимущества дисковых затворов Bray:
-
широкий диапазон размеров (от 1″ до 120″) и давлений (до 63 бар);
-
концентрические, двухэксцентриковые (McCannalok) и трехэксцентриковые (Tri Lok) конструкции;
-
исполнение Fire-Safe и Fugitive Emission, криогенные и футерованные версии;
-
низкий крутящий момент и простая автоматизация;
-
материалы – от чугуна и нержавеющей стали до Hastelloy, Monel и титана;
-
седла из EPDM, BUNA-N, PTFE, FKM, UHMWPE, включая проводящие для агрессивных сред.
Затворы дисковые поворотные Bray: размеры, материалы, характеристики
|
Серия |
Размер |
Давление |
Тип соединения |
Материалы |
Особенности |
Применение |
|
20 |
1"–20" |
10,3 бар (150 psi) |
Межфланц. |
Корпус: чугун 5.3103 Шток: нерж. 1.4408, 1.4542, дуплексн. 1.4470 Диск: нерж. 1.4408, дуплексн. 1.4470 Седло: PTFE
|
Упругий клапан-бабочка |
Нефтехимическая, химическая промышленность, пищевая и химическая промышленность, производство напитков, очистка воды и сточных вод |
|
21 |
Резьб. проушины |
Корпус: чугун, нерж., алюминий Шток, диск: нерж., EPDM или BUNA-N поверх Седло: EPDM, BUNA-N, PTFE с EPDM, FKM, полиуретан |
||||
|
22 |
2"–20" |
Межфланц. |
Корпус: чугун, нерж., угл. сталь Шток: нерж. 17-4 PH Диск: нерж., PTFE/SS, PFA/SS, UHMWPE/SS, UHMWPE/DI, Hastelloy, Titanium Седло: PTFE, проводящий PTFE, UHMWPE |
Упругий футерованный PTFE |
Агрессивные среды |
|
|
23 |
2"–20" |
Резьб. проушины |
||||
|
24" |
Двойной фланец |
|||||
|
30 |
2"–20" |
12 бар (175 psi), 10,3 бар (150 psi) |
Межфланц. |
Корпус: чугун, угл. Сталь, алюминий Шток: нерж., Monel K500 Диск: чугун с Nylon 11 или Halar, нерж., алюминиевая бронза Седло: BUNA-N, EPDM, FKM, полиуретан |
Упругий затвор с высокопрочным сквозным штоком |
Жидкие среды: питьевая и морская вода, сточные воды, ОВКВ* |
|
31 |
Резьб. проушины |
|||||
|
31H |
2"–20" |
17,2 бар (250 psi) |
Корпус: чугун Шток: нерж. 416 Диск: чугун с Nylon 11 или Halar, нерж., алюминиевая бронза Седло: вулканизир. EPDM, BUNA-N |
Упругий с высокопрочным штоком, разработан для фланцев ASME и PN16 |
Системы высокого давления, ОВКВ*, перекрытие конца трубопровода |
|
|
31U |
2"–12" |
20 бар (285 psi) |
Корпус: чугун, угл. сталь, никель-алюминиевая бронза Шток: нерж., нерж. 17-4PH, Monel K500 Диск: нерж. 316, Monel K500, никель-алюминиевая бронза Седло: вулканизир. BUNA-N |
Пожаробезопасный упругий, устойчивый к высокой скорости потока и перепадам давления |
||
|
3A |
2"–20" |
12 бар (175 psi), 10,3 бар (150 psi) |
Двойной фланец |
Корпус: чугун, угл. сталь Шток: нерж., Monel K500 Диск: чугун с Nylon 11, нерж., алюминиевая бронза Седло: вулканизир. EPDM, BUNA-N, FKM |
Соответствие большинству международных стандартов |
Газы, жидкости: вода, сточные воды, морская вода и другие |
|
3AH |
17,2 бар (250 psi) |
|||||
|
32 |
22"–36" |
5,2 бар (75 psi) |
Межфланц. |
Корпус: чугун, нерж., угл. сталь Шток: нерж., дуплексн., супераустенитн. сталь, Monel Диск: чугун с Nylon 11, алюминиевая бронза, нерж., дуплексн., супераустенитн. сталь, Hastelloy, Monel Седло: EPDM, BUNA-N, FKM |
Высокая пропускная способность, подходит для установки на конце трубопровода |
Трубопроводы большого диаметра для систем общепромышленного применения
Газы, жидкости: вода, сточные воды, морская вода и другие |
|
33 |
10,3 бар (150 psi) |
|||||
|
35 |
22"–120" |
5,2 бар (75 psi) |
Двойной фланец |
Корпус: чугун, нерж., угл. сталь Шток: нерж. 416 Диск: чугун с Nylon 11, алюминиевая бронза, нерж., дуплексн., супераустенитн. сталь, Hastelloy, Monel Седло: EPDM, BUNA, FKM |
Упругий, седло с пазом и шипом с герметичным затвором, регулируемое уплотнение |
|
|
36 |
150 psi (10.3 bar) |
|||||
|
35F |
32"–60" |
75 psi (5.2 bar) |
Корпус: чугун, Hastelloy Шток: нерж. сталь Диск: дуплексн., супераустенитн. нерж. Сталь, Hastelloy Седло: вулканизир. EPDM, BUNA-N |
Упругий, с облегченной конструкцией, для условий высокого содержания хлоридов |
Горнодобывающая промышленность, системы десульфации дымовых газов (FGD); питьевая вода, морская вода |
|
|
36H |
22"–60" |
16 бар (232 psi) |
Корпус: чугун Шток: нерж. 17-4 PH Диск: чугун с Nylon 11, нерж. 316 Седло: вулканизир. EPDM, BUNA-N |
Подходит для установки на конце трубопровода, соответствует фланцам ASME Class 125/150 и PN16 |
Для систем высокого давления, ОВКВ* |
* – отопление, вентиляция и кондиционирование воздуха.
Специализированные дисковые затворы Bray:
Затвор поворотный bray имеет исполнения:
-
упругий дисковый затвор 3-Cx, 3W/3L для агрессивных промышленных сред;
-

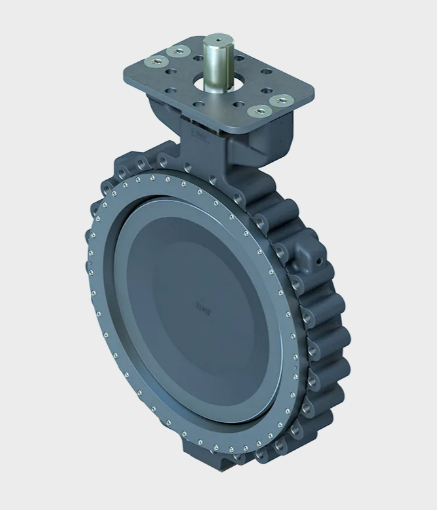

высокопроизводительный дисковый затвор McCannalok, двухэксцентриковый 4-Cx, 41P. Bray предлагает затвор дисковый bray series 40 McCannalok для работы в условиях высоких температур и давлений 16, 25, 40, 63 бар (например, высокопроизводительные затворы дисковые поворотные bray dn65 pn40, затвор дисковый bray 40 d 250мм);
-
трехэксцентриковые Bray затворы дисковые поворотные Tri Lok, Tri Lok-Cx, Tri Lok с верхним входом. Имеют нулевую утечку и стойкость к циклическим нагрузкам;
-
дисковый затвор с футеровкой Acris, 2-Cx, серия 39;
-
криогенный дисковый затвор Tri Lok, McCannalok.
Европейская металлургическая компания выполняет комплексные поставки в страны ЕАЭС импортной трубопроводной арматуры от мировых производителей. Мы снабжаем отраслевой ТПА государственные предприятия и частные компании топливно-энергетического комплекса, высокотехнологичных отраслей и предлагаем купить трубопроводную арматуру и приводы Bray, в том числе затворы дисковые поворотные bray dn65 pn40, затвор дисковый bray 40 d 250мм, затвор bray serie 31 trim 38a, затвор bray 41r 3j1 dn600 pn10 s04.
Чтобы заказать и купить затворы Bray и аналоги, оставьте заявку на сайте, электронной почте или закажите звонок.
