Подводные камни замены стали 34CrMo4 на 38ХМ и 35ХГСА

34CrMo4, 38ХМ и 35ХГСА – легированные конструкционные стали для нагруженных деталей машин: валов, осей и поковок. После закалки и отпуска от них ожидают сочетания прочности и вязкости, но каждая марка обеспечивает его по-своему.

Рассмотрим, какие практические преимущества дает выбор в пользу 34CrMo4 и почему ее применение обеспечивает более предсказуемый результат, чем замена на 38ХМ или 35ХГСА.

Главное в статье:

• 38ХМ близка к 34CrMo4 по составу, но не является ее полным аналогом, 35ХГСА отличается еще существеннее;

• в 35ХГСА нет молибдена – в деталях с сечением более 80 мм это вызывает отпускную хрупкость, сердцевина не будет иметь достаточную твердость;

• EN ISO гарантирует механические свойства 34CrMo4 проката до 250 мм, ГОСТ нормирует свойства 38ХМ и 35ХГСА только для сечения 25 мм.

Европейская сталь 34CrMo4 и аналоги 35ХГСА и 38ХМ по ГОСТ принципиально отличаются по набору легирующих элементов. Марка 38ХМ является боле близким структурным аналогом, в то время как 35ХГСА имеет совершенно иную систему легирования.

Сталь 38ХМ построена на той же хромомолибденовой основе (Cr-Mo), что и 34CrMo4, но содержит больше углерода при пониженном марганце. Кроме того, ГОСТ 4543-2016 допускает частичную замену дефицитного молибдена вольфрамом в пропорции 1:3. Эти нюансы приводят к тому, что одинаковый режим закалки и отпуска для этих марок не обеспечит идентичный комплекс механических свойств.

Сталь 35ХГСА – это принципиально другая система элементов – Cr-Mn-Si – именуемая «хромансиль». Молибдена в ней нет, зато концентрация кремния и марганца увеличена в разы. Хромансиль позволяет выйти на высокие прочностные показатели, но критически иначе реагирует на скорость охлаждения, склонна к отпускной хрупкости и требует полной перестройки термического цикла.

Практический вывод: при переходе с 34CrMo4 на 38ХМ придется корректировать температуру отпуска из-за повышенного углерода и возможного присутствия вольфрама. Использование же 35ХГСА потребует разработки новой технологии термообработки.

2. Слепая зона ГОСТ на больших диаметрах: 34CrMo4 страхует от брака, 38ХМ и 35ХГСА заставляют рисковать

Европейский стандарт EN ISO 683-2 гарантирует свойства стали 34CrMo4+QT под конкретное сечение проката. Например, для круга 60 мм (диапазон 40–100 мм) предел текучести \(R_{p0,2}\) составит не менее 550 МПа, а работа удара \(KV\) – не ниже 45 Дж. Производитель обеспечивает эти показатели при сечении вплоть до 250 мм.

В ГОСТ 4543-2016 для сталей 38ХМ и 35ХГСА механические свойства проверяются на мелких эталонных заготовках (для 38ХМ – всего 25 мм). Переносить эти паспорта качества на реальную крупную поковку или вал диаметром 120 мм нельзя: из-за медленного охлаждения сердцевина просто не наберет нужной прочности.

С прокаливаемостью ситуация схожая. Для 34CrMo4 доступны готовые суженные полосы прокаливания (+HH/+HL). Для 38ХМ и 35ХГСА готовых графических полос в стандарте нет, поэтому нормативы твердости придется согласовывать и прописывать в договоре вручную (по уровню ПР3 – третьему уровню прокаливаемости).

Практический вывод: заказывая 34CrMo4+QT, вы получаете прокат с гарантированной прочностью и вязкостью под конкретный диаметр. При замене на 38ХМ или 35ХГСА помните: ГОСТ не гарантирует свойства крупного сечения по умолчанию, и вам придется отдельно прописывать в договоре поставки испытания образцов реального размера.

3. Поведение в крупном сечении: почему хромомолибденовая сталь надежнее кремнемарганцевой

В массивных деталях скорость охлаждения падает от поверхности к центру. Способность стали сохранять прочность и вязкость в глубине проката с большим поперечным сечением полностью зависит от набора легирующих элементов.

Стали 34CrMo4 и 38ХМ содержат молибден, который снижает критическую скорость закалки. Это обеспечивает высокую прокаливаемость и однородную структуру по всему сечению. Даже в центре крупного вала металл сохраняет вязкость и не охрупчивается.

Сталь 35ХГСА молибдена не содержит. При медленном охлаждении больших масс металла эта марка склонна к обратимой отпускной хрупкости. Если изготовить из нее массивную деталь, в ее сердцевине образуется хрупкая структура, неустойчивая к динамическим нагрузкам.

Практический вывод: в крупном прокате замена 34CrMo4 на аналогичную хромомолибденовую 38ХМ металлургически обоснована. Но прямая замена на 35ХГСА для тяжелых и массивных деталей опасна: без изменения технологии охлаждения после отпуска вы получите скрытую хрупкость сердцевины, что приведет к внезапному разрушению вала при первой же рабочей нагрузке.

Сравнивать марки нужно с учетом их реального металлургического поведения и требований к приемке, заложенных в стандартах.

FAQ

1. Какой российский аналог 34CrMo4?

По химической базе (хром-молибден) ближайшим аналогом является сталь 38ХМ. Популярная 35ХГСА (хромансиль) –принципиально другая кремнемарганцевая система без молибдена. Прямая замена не рекомендуется, так как ГОСТ дает гарантии прочности только для эталона диаметра 25 мм, а 34CrMo4 гарантирует соответствие заявленным свойствам проката диаметра до 250 мм.

2. Можно ли использовать 35ХГСА вместо 34CrMo4 для крупного вала?

Без коррекции технологии охлаждения после отпуска нельзя. Молибден в составе 34CrMo4 обеспечивает сквозную прочность и защищает массивные детали от охрупчивания. Кремнемарганцевая сталь 35ХГСА в сечениях свыше 80–100 мм склонна к развитию обратимой отпускной хрупкости: поверхность выйдет твердой, но сердцевина останется хрупкой, и вал лопнет от первой рабочей нагрузки. Для ответственных массивных деталей безопаснее купить оригинальный прокат 34CrMo4, с гарантированной твердостью по всему объему.

3. 38ХМ прокаливаемость ПР3 – что это значит?

Это значит, что готовых полос прокаливаемости для этой стали в ГОСТ не предусмотерно. Потребуется рассчитать точки твердости и прописать их в договоре поставки, требуя от завода испытаний по 3-му уровню прокаливаемости (ПР3). Чтобы избежать наценок за спецтребования, длительных согласований с поставщиком и брака из-за плавающего от плавки к плавке химсостава, надежнее использовать 34CrMo4, которая поставляется с готовыми суженными полосами прокаливаемости.

Выбирая сталь 34CrMo4, вы получаете материал в исходной системе проекта, с предсказуемой термообработкой и критериями приемки для нужного сечения.

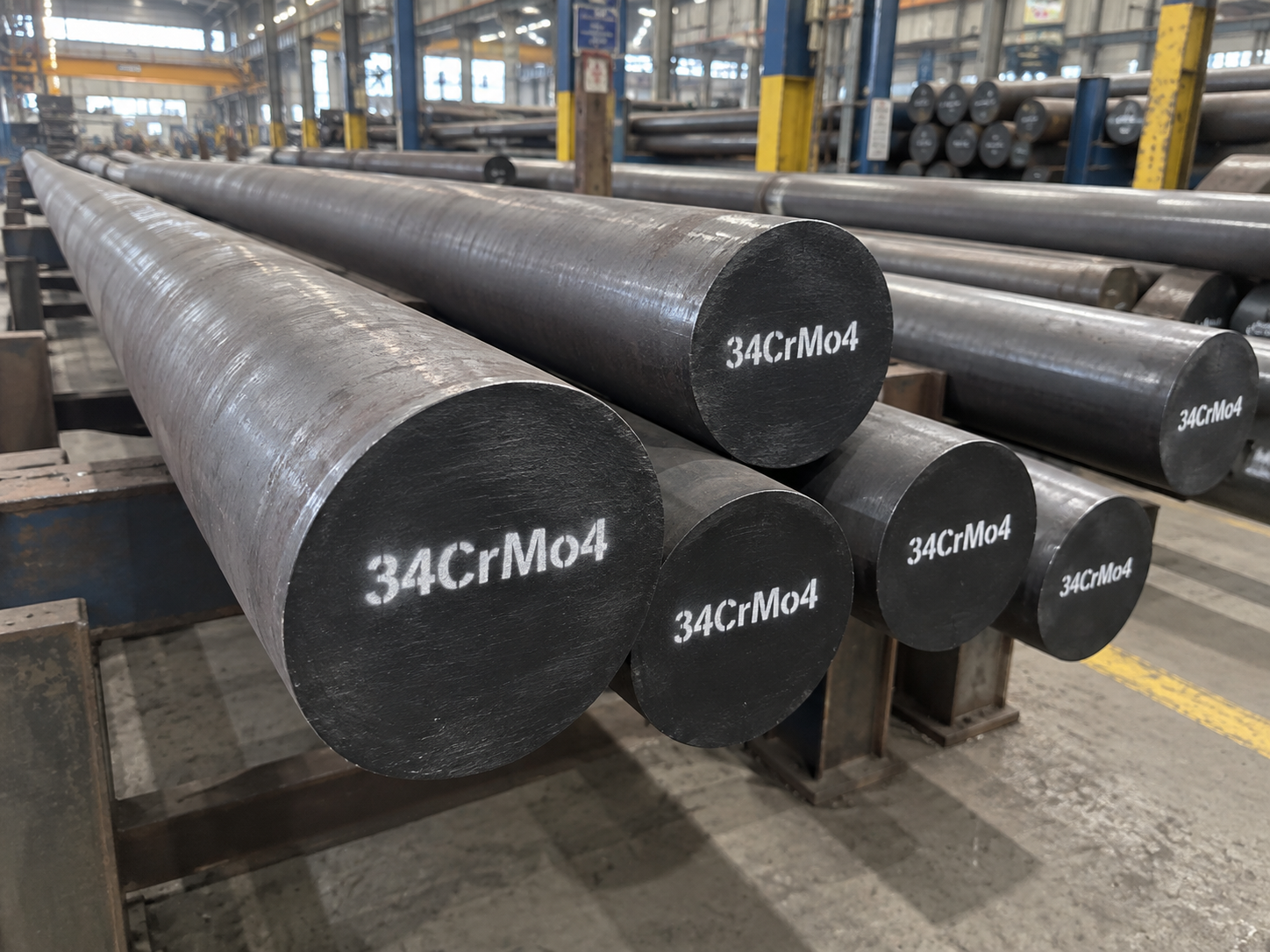

В ЕМК вы можете напрямую от производителя оптом купить прокат 34CrMo4: прутки круглые и квадратные, поковки, трубы, листы. Получите подробное коммерческое предложение на сталь 34CrMo4 – укажите вид проката, размеры и объем заказа через форму либо по электронной почте.
