Замена S235JR, ASTM A36 на Ст3сп, Ст3пс: что изменится в сварке, обработке, эксплуатации

Конструкционные углеродистые стали S235JR, ASTM A36 и марки по ГОСТ Ст3сп, Ст3пс составляют основу материалов металлопроката для строительства. Они относятся к низкоуглеродистым маркам обыкновенного качества для сварных конструкций и классифицируются как функциональные аналоги.

S235JR – универсальная марка для общестроительного металлопроката, идеальная для условий, где нужна высокая технологичность, хорошая обрабатываемость, сварка элементов несущих каркасов, ограждений и легких металлоконструкций.

ASTM A36 – «золотой стандарт» для любых несущих металлоконструкций, где не требуются специализированные легированные сплавы, а ключевую роль играет надежность сварных соединений.

Стали Ст3сп и Ст3пс по свойствам близки к импортным исполнениям, но прямая замена на них сопряжена с технологическими рисками: различия в чистоте, степени раскисления, методах контроля меняют алгоритм работы с прокатом в цеху.

Этот материал – разбор основных подводных камней, с которыми вы можете столкнуться при прямой замене S235JR, ASTM A36 на российские аналоги.

Главное в статье:

• близкие показатели прочности еще не делают Ст3сп и Ст3пс прямой заменой S235JR или ASTM A36: различия проявляются прежде всего в сварке, обработке и приемке;

• при серийной и автоматизированной сварке важна не только марка стали, но и стабильность химического состава от плавки к плавке – иначе отлаженный режим приходится проверять заново;

• Ст3пс требует особенно осторожного подхода там, где критичны качество раскроя, гибка и внутренняя сплошность проката: степень раскисления нельзя считать формальностью;

• самое опасное при замене на Ст3сп или Ст3пс – считать одинаковую прочность достаточной гарантией работы на холоде: если проект требует подтвержденной ударной вязкости, ее нужно задавать и проверять отдельно.

1. Нестабильность химического состава и дефекты при сварке

В европейском стандарте EN 10025-2 верхняя планка углерода для S235JR зафиксирована жестко – до 0,17–0,19%. В американском стандарте ASTM A36 этот предел также строго лимитирован (до 0,25–0,29% в зависимости от толщины проката), что обеспечивает прогнозируемую свариваемость. В ГОСТ 380-2005 для стали Ст3сп этот допуск официально расширен до 0,22%.

Из-за размытых рамок разные партии гостовского проката могут заметно отличаться фактическим химическим составом: например, 0,14% углерода в одной поставке и 0,21% в другой. Это напрямую меняет величину эквивалента углерода (\(C_{экв}\)) и поведение сварочной ванны.

Разница в допусках стандартов создает риск нарушения геометрии и прочности сварного шва при серийном производстве. Если марки S235JR и ASTM A36 за счет узких рамок химсостава гарантируют стабильное поведение металла под дугой, то закупка стали Ст3сп без индивидуальных ограничений по углероду приводит к дестабилизации процессов автоматической и роботизированной сварки.

Что на практике: широкие допуски марок по ГОСТ лишают автоматизированную сварку стабильности. Использование проката с верхнего предела (0,21–0,22% углерода) на режимах, отлаженных под стандартную плавку (0,14%), приводит к росту \(C_{экв}\) и появлению скрытых дефектов: пор, несплавлений или горячих трещин в околошовной зоне.

Ка показывает опыт клиентов, велика вероятность остановки линии для корректировки сварочных параметров под каждую новую плавку. Потребуется больше времени на проведение УЗК/радиографического контроля и дополнительные непроизводственные траты на удаление дефектных участков и их повторную заварку.

2. Ловушка степени раскисления «пс»: как полуспокойная сталь маскирует брак

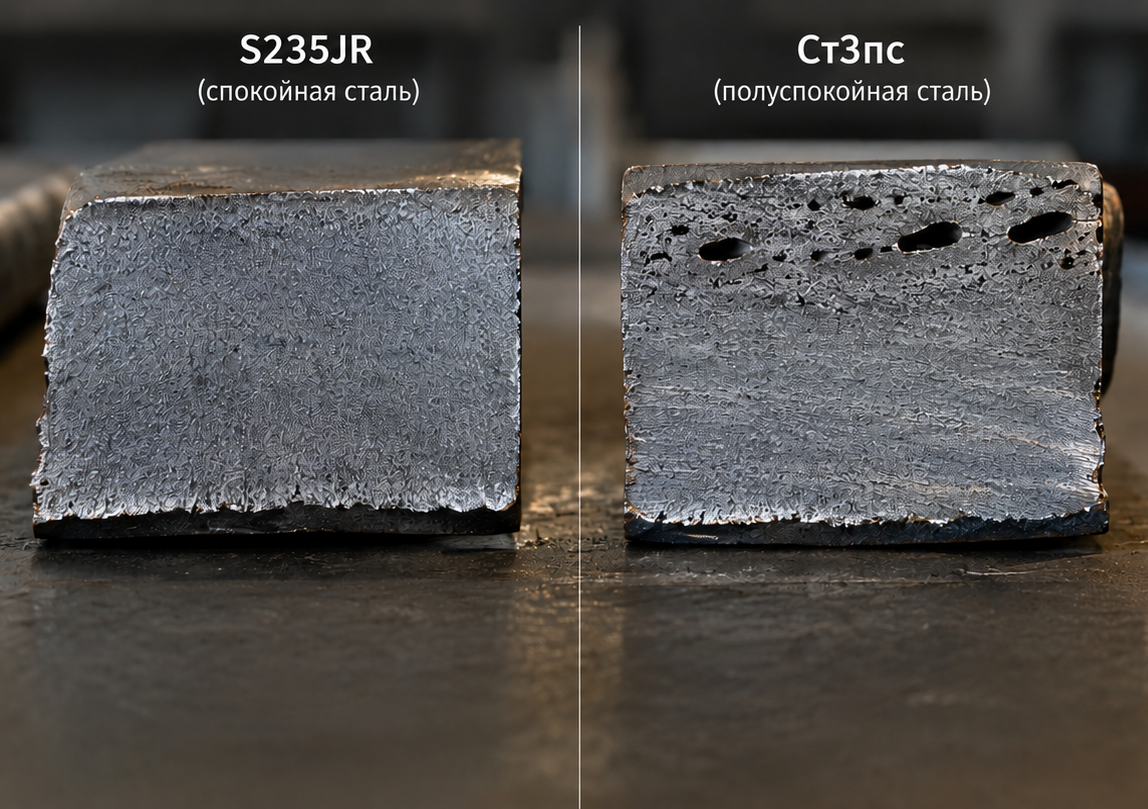

Cтали S235JR и ASTM A36 выплавляются полностью успокоенными кремнием и алюминием, поэтому структура проката из них однородная и плотная по всему объему. При замене этих марок в целях экономии вместо спокойной Ст3сп часто закупают полуспокойную Ст3пс. Полуспокойная сталь кристаллизуется с интенсивным выделением газов, из-за чего внутри проката образуется скрытая пористость, микротрещины и зоны ликвации примесей (серы и фосфора).

Что на практике: при лазерной резке такого листа вскрываются внутренние пузыри и скрытые расслоения – заготовки уходят в брак. Дефекты и пористость проката Ст3пс вызывают сбои лазерного луча и порчу сопел на станках с ЧПУ.

Для производства это означает вынужденное введение сплошного ультразвукового контроля (УЗК) поступающих листов на заготовительном участке, срыв графиков раскроя из-за отбраковки деталей и дополнительные затраты на замену дорогостоящих расходных компонентов лазерных комплексов.

3. Слепая зона по ударной вязкости при приемке Ст3сп

При комнатной температуре и статических нагрузках механические свойства сталей S235JR, ASTM A36, Ст3сп и Ст3пс практически идентичны. Однако при сопоставлении правил проведения приемо-сдаточных испытаний выявляется критический разрыв в требованиях к хладостойкости материала:

Сталь S235JR: маркировка литерой JR гарантирует, что каждая плавка испытана на ударный изгиб по Шарпи при температуре 20 °C (работа удара не менее 27 Дж).

Сталь ASTM A36: сквозной контроль ударной вязкости для строительного проката вынесен в разряд базовой культуры поставок, металл отгружается с подтвержденными динамическими характеристиками.

Стали Ст3сп и Ст3пс: при стандартной закупке рядового проката завод-изготовитель проверяет только прочность и относительное удлинение. Тесты на ударный изгиб по умолчанию в обязательную лабораторную программу приемки не входят.

Что на практике: прямое замещение импортного проката марками Ст3сп или Ст3пс «со склада» – это лотерея с плавающим порогом хладноломкости. При падении температуры ниже −10 °C прокат стремительно теряет вязкость, а полуспокойная сталь Ст3пс из-за характера раскисления уходит в «хрупкое колено» критически быстро.

Опыт заказчиков показывает, что базовый прокат без категории «выстреливает» зимой: при монтаже или кантовке металл колется, давая сквозные трещины. Чтобы разбраковать партию и предотвратить дальнейший брак, потребуется проведение полистных лабораторных испытаний на ударный изгиб при отрицательных температурах и после деформационного старения, которые неизбежно приведут к простою заготовительного участка и удорожанию операций.

Блиц-сравнение конструкционных сталей S235JR, A36 и Ст3сп, Ст3пс

FAQ

Можно ли заменить S235JR на Ст3сп без пересчета?

Иногда можно, но одного сходства по прочности недостаточно. Я бы сначала сверил вид и толщину проката, механику, ударную вязкость, состояние поставки, допуски и требования чертежа. Если требования закрываются и замена согласована, Ст3сп можно использовать.

Ст3сп – это полный аналог ASTM A36?

Нет. Эти стали могут быть близки по части характеристик, но работают в разных системах стандартов. Перед заменой нужно сопоставить требования именно к вашему прокату: состав, механику с учетом толщины, испытания, допуски и документы. Таблицы аналогов для такого решения недостаточно.

Что лучше вместо S235JR – Ст3сп или Ст3пс?

По одному обозначению выбрать нельзя. Для конкретного изделия важнее требования к сварке, ударной вязкости, толщине, состоянию поставки и приемке. Если этих данных нет, вывод преждевременный. Для ответственной конструкции я бы сначала проверил сертификат и требования проекта.

ЕМК поставляет напрямую с завода-изготовителя прутки, швеллеры, листы, балки S235JR и ASTM A36 стандартных и индивидуальных размеров, с любым типом обработки, полным пакетом сопроводительной документации.

Чтобы получить коммерческое предложение на металлопродукцию S235JR и ASTM A36, укажите вид проката, размеры и объем заказа в форме по кнопке, в чате сайта, мессенджере и или электронном письме.
