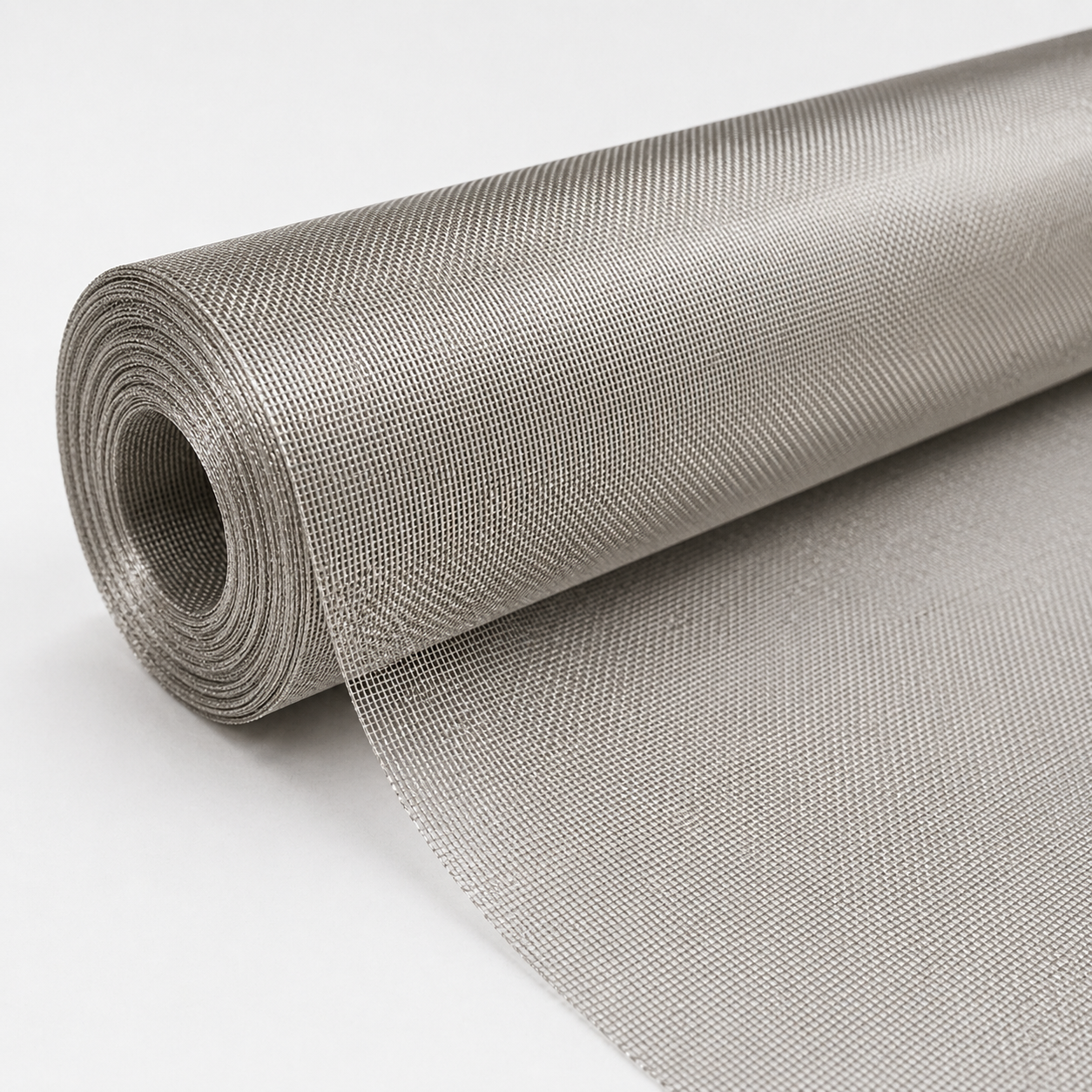

Сетка из никелевого сплава Alloy 600 (Inconel 600 / UNS N06600) – тканое проволочное полотно из жаропрочного сплава на основе никеля и хрома, предназначенное для фильтрации, экранирования и работы в коррозионно-активных средах при температурах до 1093°C. Сетка подходит для оснастки промышленных печей термообработки, каталитических системах нефтегазовой отрасли, фильтрации агрессивных газов и жидкостей, авиационном и аэрокосмическом оборудовании.

Основные типы плетения никелевой сетки Alloy 600: точность фильтрации, применение

На заказ может быть изготовлена сетка никелевая с елочным плетением для специальных фильтрующих элементов и с пятинитным плетением (повышенной плотности) для точной фильтрации при высоком давлении.

Параметры и расчет открытой площади сетки никелевой Alloy 600

Расчет открытой площади никелевой сетки на примере сетки NIT 30 H Alloy 600, рулон 1,4 × 7,14 м:

Исходные данные: ширина ячейки w = 0,77 мм, диаметр проволоки d = 0,9 мм.

Шаг плетения: p = w + d = 0,77 + 0,9 = 1,67 мм.

Открытая площадь: (w / p)² × 100 = (0,77 / 1,67)² × 100 = 0,461² × 100 = 0,213 × 100 = 21,3%.

Это означает, что 21,3% площади сетки открыто для прохода газа, жидкости или частиц, остальные 78,7% – металл проволоки. При диаметре проволоки 0,9 мм, превышающем размер ячейки 0,77 мм, сетка работает прежде всего как несущий конструктивный элемент – корзины и лотки печей, каталитические сетки, – а не как точный фильтрующий элемент с высокой открытой площадью.

Ограничения применения сетки из никелевого сплава Alloy 600: что важно знать до закупки

Сульфидирование при высоких температурах. В серосодержащих атмосферах при температурах выше 650 °C материал Alloy 600 подвержен ускоренному сульфидированию. Если технологическая атмосфера содержит H₂S, SO₂ или другие серосодержащие компоненты при температурах выше этого порога – нужен Alloy 601 с алюминием.

Зеленый налет. При знакочередующихся окислительно-восстановительных условиях, типичных для печей с периодическим поступлением воздуха, возможна селективная внутренняя окислительная атака по границам зерен. Это специфический механизм разрушения, не связанный с общей окислительной стойкостью сплава.

PWSCC в ядерных реакторах. В первичном контуре реакторов PWR при температурах выше ~300 °C Alloy 600 подвержен коррозионному растрескиванию под напряжением в условиях воздействия первичной воды под давлением. Для первичного контура PWR применяется Alloy 690.

FAQ. Часто задаваемые вопросы

1. Чем отличается сетка Alloy 600 от сетки Alloy 600H для оснастки печей?

Сплавы Alloy 600 и Alloy 600H имеют одинаковый химический состав, но отличаются термообработкой: 600H проходит высокотемпературный отжиг, формирующий более крупное зерно. Это повышает стойкость к ползучести при температурах выше 700 °C под длительной нагрузкой. Для конвейерных лент и несущих корзин, работающих под весом садки при высоких температурах в течение многих часов, никелевая сетка 600H предпочтительнее.

2. Подойдет ли никелевая стека Alloy 600 для серосодержащей среды?

Сетка из никелевого сплава Alloy 600 может применяться в серосодержащих средах при умеренных температурах. При температурах выше 650 °C в атмосферах с содержанием H₂S, SO₂ или элементарной серы сплав подвержен ускоренному сульфидированию. В таких условиях применяется сетка никелевая Alloy 601.

3. Можно ли заменить никелевую сетку Alloy 600 нержавеющей сеткой 304, 316 для работы в печи?

Нет. Нержавеющая сталь при температурах выше 870 °C подвергается науглероживанию и теряет коррозионную стойкость.

4. Как выбрать тип плетения никелевой сетки?

Он выбирается выбирается по функции изделия. Никелевая полотняная сетка – для несущей оснастки печей и грубой фильтрации: максимальная открытая площадь, минимальное сопротивление потоку. Никелевая саржевая сетка за счет высокой плотности и прочности – лучшее решение для тонкой и сверхтонкой фильтрации жидкостей и газов при высоком давлении.

5. Можно ли заказать сетку Alloy 600 нестандартного размера и типа плетения?

Да. Мы работаем напрямую с заводом-изготовителем и согласовываем параметры никелевой сетки под конкретное ТЗ: форма и размер ячейки, диаметр проволоки, тип плетения, ширина, длина рулона.

Где купить никелевую сетку Inconel?

ЕМК оптом поставит сетку никелевую Alloy 600 по выгодной цене в Россию, странам СНГ с быстрой доставкой напрямую от европейского производителя.

Получите расчет стоимости и сроков поставки сетки никелевой Inconel, Hastelloy, Monel, Nickel, оставив заявку удобным для вас способом на сайте, на электронной почте или по телефону.
