Олеты - велдолеты, соколеты, латролеты, ниполеты и другие - полное руководство

Существует два способа разветвления от напорной трубы.

  1. Разветвление от трубы к трубе. Либо с упрочняющей прокладкой, либо с помощью стандартного тройника. Когда создается отверстие в трубе для разветвления от трубы к трубе без использования тройника, это ослабляет трубу. Чтобы избежать этого, к трубе приваривается дополнительная упрочняющая прокладка, этот тип ответвления изготавливается на месте.
  2. Второй способ, вместо дополнительной упрочняющей прокладки, используется более тяжелое специально разработанное ответвление, которое работает как отвод. Это специально разработанная деталь ответвления известный как «Олет». Компания Bonney Forge впервые применила эту концепцию, а олет является их зарегистрированным товарным знаком. Всякий раз, когда требуются патрубки, когда переходные тройники не пригодны для использования, и / или когда соединения разветвления имеют меньший размер по сравнению с размером коллектора, обычно используются олеты.

Бобышка (олеты) разработаны в соответствии с Нормами изготовления технологических трубопроводов ASME B31.3.

Другой доступный стандарт - MSS SP-97, это Общество по стандартизации производителей.

Наиболее часто используемые олеты:

  • Weldolet(бобышка для приварки встык), Sockolet (гнездовая бобышка), Thredolet (резьбовая бобышка), Elbolet (бобышка на отвод) и Nipolet (бобышка ниппельная).
  • Специальные олеты Latrolet (бобышка под углом 45°), Flexolet (равнопроходная бобышка) и Coupolet (переходная бобышка) также иногда используются.

Weldolet

Weldolet - это бобышка на 90°. Она поставляется в равном или уменьшающим размере. (Равный размер - это когда берется ответвление того же размера, что и размер магистральной трубы, например, 3 дюйма для 3 дюймов. И уменьшающий размер, когда размер ответвления меньше, чем размер напорной трубы с 3 дюймов до 1 дюйма).

Концевое соединение Weldolet подходит для стыковой сварки.

Sockolet

Sockolet идентичен Welolet, но с концевым соединением сварным внахлест. Эта бобышка на 90°. Поставляется равным или уменьшающим. Концевое соединение подходит для сварного соединения внахлест.

Thredolet

Thredolet - это ответвление на 90° и имеет резьбовое соединение. Он также поставляется в полном размере или уменьшающим размере. Концевое соединение подходит для резьбового соединения.

Elbolet

Elbolet - это особый тип олет, который устанавливается на поверхность отвода. Это ответвление под углом 90° и поставляется с различными типами концевых соединений, которые подходят для стыковой сварки, раструбной сварки и резьбового соединения.

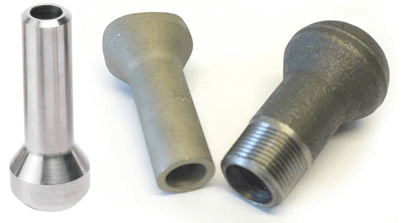

Nipolet

Ниполет - это велдолет (бобышка для приварки встык) с удлиненным корпусом. Как можно увидеть на изображении.

Это ответвление на 90° и поставляется с различными типами концевых соединений, которые подходят для стыковой сварки, раструбной сварки или резьбового соединения.

Latrolet

Есть некоторые специальные бобышки, также используемые в трубопроводе, такие как Latrolet, которые используется для ответвления, которое не под углом 90 градусов к напорной трубе.

Latrolet может быть 45° или под любым другим углом в соответствии с требованиями покупателя.

Концевые соединения Latrolet могут быть сварными встык, под сварку внахлест или резьбовыми.

Coupolet

Coupolet - это ответвление трубопровода с внутренней резьбой NPT, который используется при низком давлении. Это избавит от необходимости использования одной гнездовой бобышки и одной муфты.

NPT - National Pipe Thread - стандартная трубная резьба

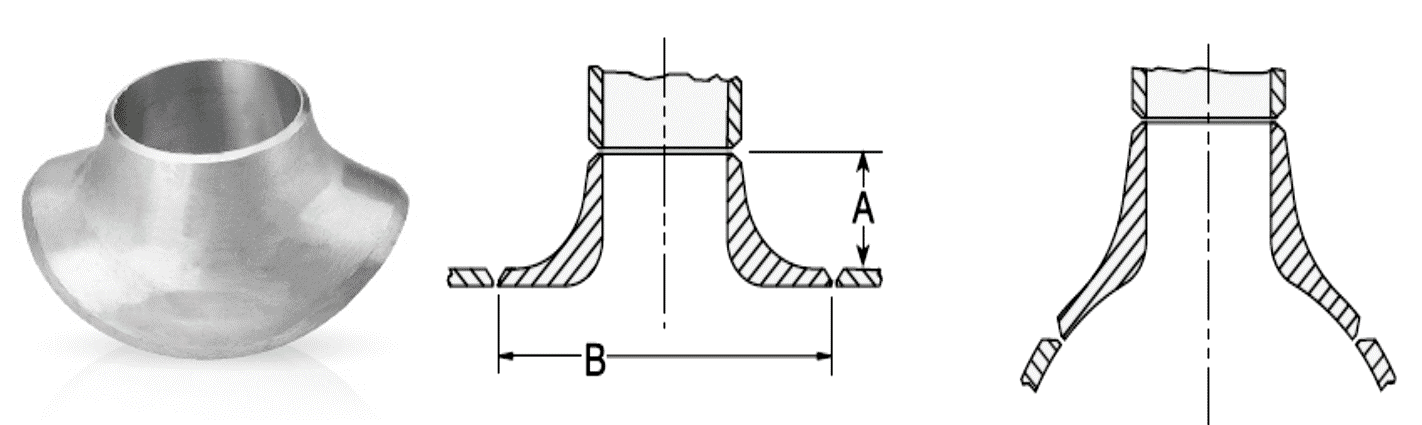

Sweepolet

Sweepolet используется для соединения ответвлений большого размера. Это обеспечивает плавный переход потока от напорной трубы к ответвлению от трубопровода. Sweepolet используется в трубопроводе и резервуарах высокого давления, когда необходимо равномерное распределения потока и стандартный тройник не может быть использован.

Weldolet, Sockolet, Thredolet, Elbolet, Nipolet, Latrolet, Sweepolet и Coupolet являются зарегистрированными товарными знаками Bonney Forge. Изображения - Bonney Forge
