Компрессионные фитинги для труб (двойная уплотняющая втулка)

Компрессионные фитинги

Компрессионные фитинги позволяют соединить две стандартные трубы (или дробные трубы), две метрические трубы или, кроме того, соединение метрической трубки на одном конце и дробные / стандартной трубы на другом конце.

Обычный диапазон размеров составляет от 1/16 до 2 дюймов для дробных размеров и от 2 до 50 мм для метрических размеров).

Компрессионные фитинги для труб рассчитаны на максимальное рабочее давление устанавливаемой трубы.

Фитинги с двойными уплотняющими втулками широко используются в различных отраслях промышленности, таких как нефтехимическая, целлюлозно-бумажная промышленность, лаборатории, авиастроение и судостроение, защита, производство электроэнергии, производство полупроводников и тяжелая промышленность.

Как установить компрессионные фитинги?

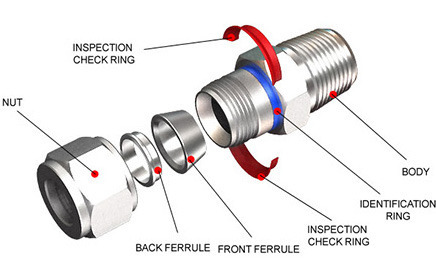

Труба должна быть вставлена в фитинг, а гайка должна быть привинчена. При этом задняя поверхность втулки продвигается в осевом направлении к передней поверхности втулки и обеспечивает эффективный захват трубы.

Обжимное кольцо деформируется, прижимается и фиксируется вокруг трубки, создавая герметичное уплотнение, способное выдерживать номинальное давление в трубе.

Конструкция с двумя уплотняющими втулками компенсирует допуски в диаметре трубы, стенке, толщине и твердости материала, обеспечивая исключительную герметичность соединения (без влияния на механические свойства трубки: задняя поверхность втулки перемещается по заранее заданному пути, не уменьшая и не подчеркивая внутренний диаметр трубы).

Соединительная труба в выходном отверстии фитинга может быть привинчена или приварена к фитингам компрессионной трубки (в зависимости от типа конца фитинга). Несколько вариантов доступны с точки зрения резьбовых концов (NPT, ISO, и т. Д.).

Соединение, выполненное с помощью наконечника, может быть разобрано для технического обслуживания (имеются запасные наконечники и гайки).

Благодаря использованию некоторых основных инструментов, предоставляемых производителями компрессионных трубных фитингов, установка проходит просто и быстро. Сварка не требуется.

Как показано на приведенном выше видео, при завинчивании его на трубку к гайке необходимо приложить надлежащее усилие, иначе фитинг может быть поврежден, а соединение может протечь. Рекомендуется сначала затянуть гайку вручную, а затем использовать соответствующий гаечный ключ.

Типы компрессионных фитингов

Фитинги для компрессионных трубок (втулки) можно сгруппировать в следующие группы:

  • Разъемы (вилочная часть соединителя, гнездовой разъем, заглушка оголовка, сгонная муфта стыкового соединения, разъем для сварки встык, разъемы для сварки враструб)
  • Охватывающий и вворачиваемый отвод
  • Концевые уплотнения (трубы, фитинги)
  • Переходники

Тройники (ввертной тройник с боковым отводом, наворачиваемый тройник с боковым отводом, ввертной тройник для разветвления, накручиваемый тройник для разветвления)

Муфты

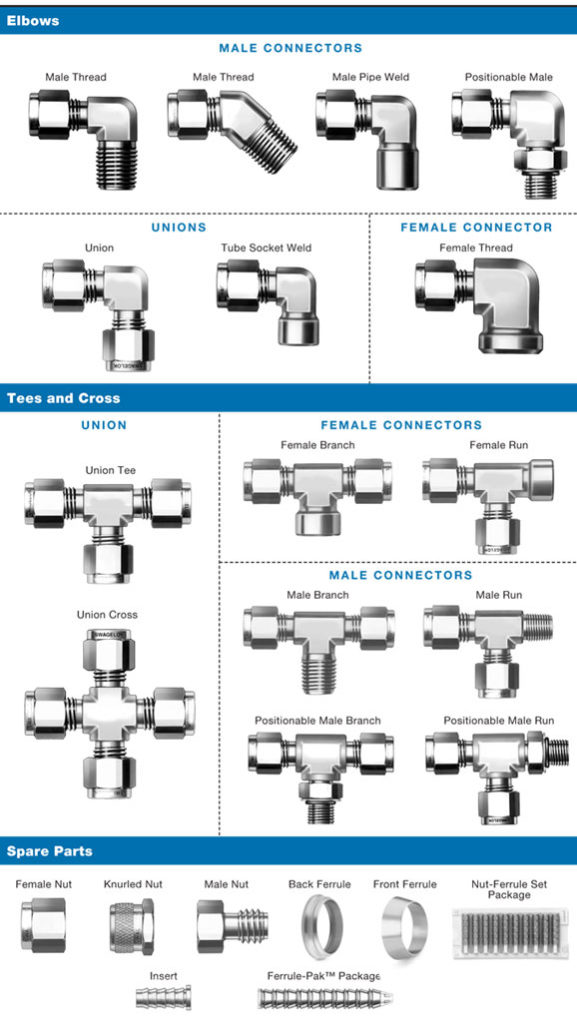

Все эти фитинги показаны на рисунке ниже:

Давления компрессионных фитингов

Компрессионные фитинги доступны в стандартном (до 11 kPSIG), среднем (от 11 до 20 kpsig) и высоком давлении (до 60 kpsig исполнении:

Стандартные трубные фитинги(< 11 kpsig)

Классы давления До 11.000 PSIG (760 bar)
Материалы Нержавеющая сталь
Концевые соединения NPT, ISO/BP, SAE/MS, AN, приварные концы, соединители для проходного канала, санитарные фланцы, переходники для труб
Размеры От 1/16 до 2 дюймов (стандартный); От 2 до 50 мм (метрическая система)
Конфигурация Отвод с прямыми участками, тройники, крестовины, крышки, заглушки, гайки и наконечники хроматографа

Трубные фитинги среднего давления(11 до 20kpsig)

Классы давления До 20.000 PSIG (1378 bar)
Температура До 1000°F (537°C)
Материалы Нержавеющая сталь 316 или сплав 625
Концевые соединения Муфты, NPT, конусные и резьбовые переходники среднего давления, штекер SAE / MS, переходники, соединители портов, переходники труб, крышки, заглушки
Размеры 1/4, 3/8, 1/2, 9/16, 3/4 in.; 6, 10, 12 mm
Конфигурация Отводы, тройники, крестовины
Другие доступные продукты среднего давления Шаровые задвижки среднего давления, системы трубопровода среднего давления

Конусные и резьбовые фитинги (среднее давление)

Типы конусных и резьбовых соединений подходят для работы со средним и высоким давлением и могут быть оснащены антивибрационными компонентами. Они могут соответствовать NACE MR0175 / ISO 15156.

Классы давления До 20.000 PSIG (1378 bar)
Температура До 1000°F (537°C)
Материалы 316 Нержавеющая сталь Сплав 2507 Сплав 625
Концевые соединения 1/4 to 1-1/2 in.
Конфигурация Отводы и тройники

Конусные и резьбовые фитинги (высокое давление)

Классы давления До 60.000 PSIG (4134 bar)
Температура До 1000°F (537°C)
Материалы 316 Нержавеющая сталь Сплав 2507 Сплав 625
Концевые соединения 1/4 to 9/16 in.
Конфигурация Отводы и тройники

Для получения дополнительной информации о фитингах для компрессионных труб мы предлагаем руководство по Swagelok Essential Guide или руководство по трубам для фитингов Parker.
