Угловой сварной шов для фитингов для раструбной сварки

Угловой шов, определенный Американским обществом сварочной техники (AWS), представляет собой «сварной шов приблизительно треугольного сечения, соединяющий две поверхности приблизительно под прямым углом друг к другу в кольцевом соединении, Т-образном или угловом соединении». Этот тип техника сварки используется для соединения фитингов с раструбной сваркой или свободных фланцев с трубами.

Типы угловых сварных швов

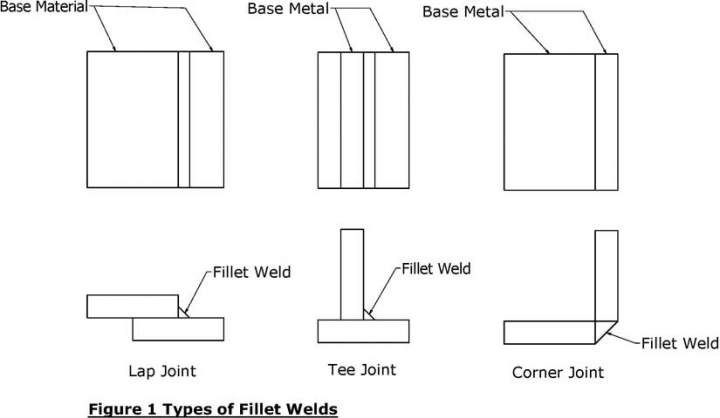

Три распространенных типа (соединение внахлёст, соединение впритык, угловое соединение) показаны на рисунке:

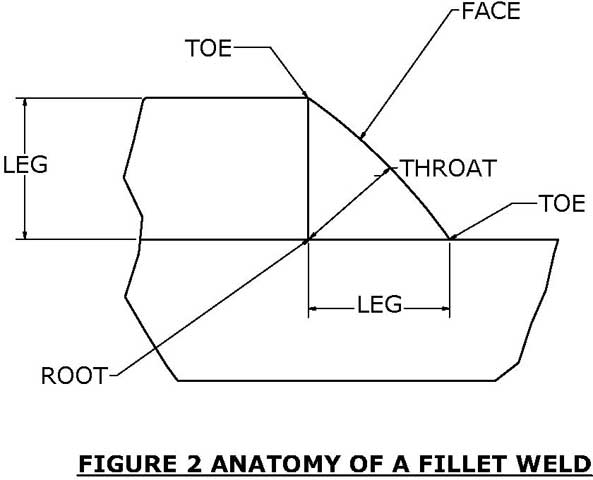

Этот тип сварного соединения состоит из  катета углового шва, границы наружной поверхности шва, торцевой поверхности, толщины шва и вершины сварочного шва  как показано на рисунке ниже. Расчетная толщина, которая используется для расчета ее прочности, может быть определена как расстояние между основанием и поверхностью сварного шва.

Основное условное обозначение углового шва состоит из отправной линии, линии со стрелкой, концевой части, технических условий порядка сварки (WPS) и условное обозначение углового шва  включает размер катета. Наиболее распространенные элементы этого типа сварных швов показаны на рисунке ниже.

Отправная линия всегда рисуется горизонтально, она содержит информацию о типе сварного шва и соединяет линию со стрелкой и концевую часть. Стрелка указывает на место сварки.

Нижняя сторона отправной линии относится к стороне со стрелкой, условные знаки типа сварного шва нарисованы на этой стороне отправной линии и расположены на стороне со стрелкой компонентов; условные обозначения сварного шва, расположенные над отправной линией, располагаются на составляющих со стороны, противоположной стрелке.

Концевая часть на самом деле является необязательным элементом и содержит информацию о сварном шве. WPS определяет процедуры и параметры, которые сварщик использует для выполнения сварного шва. Примечания и другая информация о сварном шве могут быть включены концевую часть.

Условное обозначение углового шва представлено в виде треугольника. Размер катета углового шва расположен слева от углового обозначения.

Большинство, но не все угловые швы имеют одинаковые катеты. Когда катеты не равны и размеры указаны, например, 1 x 1,25.

На стыке отправной линии и концевой части, круг указывает на то, сварка идти полностью вокруг элемента, линия со стрелкой указывает на это. Обычно применяемая к круговым элементам, эта инструкция не ограничивается ими.

Закрашенный флажок на стыке отправной линии и концевой части указывает, что сварка должна выполняться в этой области.

Угловые сварные швы не должны быть непрерывными, длина и шаг между центрами прерывистого углового сварного шва показаны справа от условного обозначения сварки. Угловые швы не обязательно ограничены одной стороной соединяемых компонентов.

Угловые швы могут быть выполнены как со стороны стрелки, так и с противоположной стороны компонентов. Эти сварные швы могут быть непрерывными или прерывистыми.

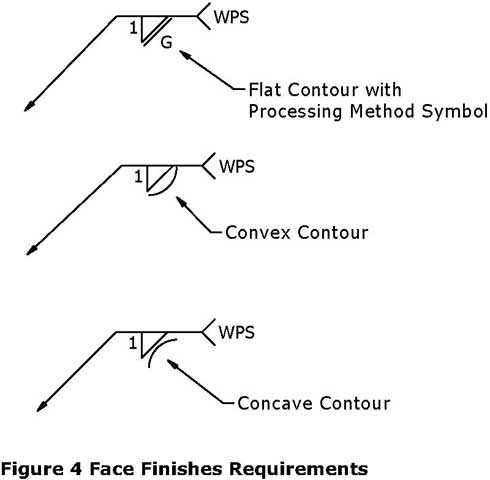

Может потребоваться, чтобы поверхность углового шва была плоской, выпуклой или вогнутой. Если поверхности требует окончательной обработки, она может быть зазубренная (C), шлифованная (G), штампованная (H), обработанная (M), вальцованная (R) или обдутая дробью (P), как показано на рисунке:

Contour of fillet welds
