Стандарт цветовых кодов труб и список цветовых кодов труб
Цветовое кодирование трубопроводов и материалов трубопроводов является стандартной отраслевой практикой. Цветовая маркировка облегчает идентификацию сырья и жидкости, которые транспортируются по трубе. Существуют различные национальные и международные стандарты цветовых кодов труб. (В статье использовалась английскую и американскую версию обозначения цвета / цветности).
- ASME / ANSI A13.1 - Схема идентификации систем трубопроводов
- BS 1710 - Спецификация для идентификации трубопроводов и услуг
- IS 2379 - Цветовой код идентификации трубопроводов
- PFI ES-22 - Рекомендуемая технология цветового кодирования материалов трубопровод
Цветовое кодирование материала трубопровода - PFI ES-22
Почему используется цветовое кодирование материала труб?
Во время конструирования и изготовления используются различные марки углеродистой стали, легированной стали и нержавеющей стали. Чтобы избежать смешивания этого материала и удобного хранения и извлечения на складе, компоненты трубопровода, такие как трубы, фитинги, фланцы и клапаны, имеют цветовую маркировку.
Чаще всего все компании имеет собственную систему цветовой кодировки. Стандарт ES-22 Института по изготовлению труб (PFI) предусматривает требования к цветовому кодированию материалов трубопровода для наиболее часто используемых марок материалов труб. Он также предоставляет руководство по расположению маркировки на деталях трубопровода.
Ниже приведены изображения для определения цветовой полосы на компонентах трубопровода.
Цветовые коды для идентификации материала трубы - Стандарт PFI ES-22 -1999 | ||
Углеродистая сталь | ||
Материал | Марка материала | Цвет полосы / ленты |
Углеродистая сталь, электросварные трубы | A53 Gr. B/API | 1 белая сплошная |
Углеродистая сталь, бесшовные, установленный предел прочности при растяжении до 70000 фунтов на квадратный дюйм (483 МПа) | A53 Gr. B | Нет маркировки |
Углеродистая сталь, раскисленная сталь | A106 Gr. B | 1 зеленая сплошная |
Углеродистая сталь, предел прочности при растяжении 70000 фунтов на квадратный дюйм (483 МПа) и более | A106 Gr. C | 2 зеленые сплошные |
Углеродистая сталь, низкая температура (ударопрочность) | A333 Gr. 6 | 1 красная сплошная |
Углеродистая сталь с высоким пределом текучести | ||
52,000 min. текучести | API 5L X-52 |
1 желтая сплошная, 1 зеленая сплошная |
60,000 min. текучести | API 5L X-60 |
1 желтая сплошная, 1 розовая сплошная |
65,000 min. текучести | API 5L X-65 | 2 желтые сплошные |
70,000 min. текучести | API 5L X-70 |
1 желтая сплошная, 1 оранжевая сплошная |
Низколегированные материалы | ||
C-Mo steel | A335 Gr. P1 | 1 оранжевая сплошная |
1 Cr-1/2 Mo Steel | A335 Gr. P12 |
1 оранжевая сплошная, 1 синяя сплошная |
1 1 /4 Cr-1/2 Mo Steel | A335 Gr. P11 | 1 желтая сплошная |
2 1/4 Cr-1 Mo Steel | A335 Gr. P22 | 1 синяя сплошная |
5 Cr-1/2 Mo Steel |
A335 Gr. P5 |
1 синяя сплошная, 1 желтая сплошная |
9 Cr-1/2 Mo Steel | A335 Gr. P9 | 2 оранжевые сплошные |
Ферритные и мартенситные нержавеющие стали | ||
Type 405 | A268 TP405 |
1 зеленая сплошная, 1 черная сплошная |
Type 410 | A268 TP410 |
1 зеленая сплошная, 1 красная сплошная |
Аустенитная нержавеющая сталь | ||
Type 304 | A312 TP304 | 1 черная сплошная |
Type 304L | A312 TP304L | 2 черные сплошные |
Type 304H | A312 TP304H | 1 черная прерывистая |
Type 309 | A358 Gr309 |
1 черная сплошная, 1 коричневая сплошная |
Type 310 | A358Gr310 |
1 зеленая сплошная, 1 оранжевая сплошная |
Type 316 | A312 TP316 | 1 серая сплошная |
Type 316L | A312 TP316L | 2 серые сплошные |
Type 316H | A312 TP316H | 1 серая прерывистая |
Type 317 | A312 TP317 |
1 коричневая сплошная, 1 зеленая сплошная |
Type317L | A312 TP317L |
1 коричневая сплошная, 1 красная сплошная |
Type 321 | A312 TP321 | 1 розовая сплошная |
Type 321 H | A312 TP321H | 2 розовые сплошные |
Type 347 | A312 TP347 | 1 коричневая сплошная |
Type 347H | A312 TP347H | 2 коричневые сплошные |
Сплавы на основе никеля | ||
Nickel 200 |
1 черная сплошная, 1 розовая сплошная |
|
Incoloy 800 |
1 черная сплошная, 1 оранжевая сплошная |
|
Incoloy 800H |
1 серая сплошная, 1 красная сплошная |
|
Incoloy 825 |
1 серая сплошная, 1 синяя сплошная |
|
Inconel 600 | 2 синие сплошные | |
Inconel 625 |
1 синяя сплошная, 1 розовая сплошная |
|
Hastelloy Alloy 8-2 |
1 красная сплошная, 1 оранжевая сплошная |
|
Hastelloy Alloy C-276 |
1 красная сплошная, 1 синяя сплошная |
|
Hastelloy Alloy C-22 | 2 красные сплошные | |
Hastelloy Alloy G |
1 красная сплошная, 1 желтая сплошная |
|
Carpenter Alloy 20 C 8-3 |
1 черная сплошная, 1 синяя сплошная |
|
Monel 400 |
1 черная сплошная, 1 желтая сплошная |
|
Примечание. Любое изделие, изготовленное с помощью сварки, должно иметь дополнительную белую полосу. |
Цветовое кодирование трубопровода и идентификация трубопровода
Нефтегазовая промышленность, перерабатывающая промышленность это сложная система. Системы трубопроводов используются на этих заводах для транспортировки различных жидкостей. Эти трубопроводы транспортируют различные промышленные материалы, такие как газы, такие как воздух, азот, кислород, водород и т. д., жидкости, такие как вода, кислоты, углеводороды, токсичные материалы и т. д.
Без правильного цветового кода трубы, очень трудно идентифицировать материал, транспортируемый по трубопроводу. Чтобы снизить угрозу безопасности, уменьшить вероятность ошибок при идентификации и несчастных случаев, связанных с неправильной идентификацией трубопровода во время аварийной ситуации, необходимо систематическое цветовое кодирование трубопровода и системы трубопроводов. Однородность цветовой маркировки повышает безопасность, снижает вероятность ошибок и снижает риски, связанные с обработкой материалов внутри трубопроводов.
Существуют национальные и международные стандарты, которые обеспечивают руководящие принципы для единообразного цветового кодирования в отраслях, которые используются для идентификации цветового кода трубы.
- ASME A13.1 - Схема идентификации систем трубопроводов
- BS 1710 - Спецификация для идентификации трубопроводов и услуг
- IS 2379 - Цветовой код идентификации трубопроводов
В этом стандарте используется различная методология цветового кода для идентификации материала трубы. Они используют основной цвет, цвет полосы, буквы и стрелки направления для идентификации жидкости внутри трубопровода.
ANSI / ASME A13.1 - Схема для идентификации систем трубопроводов
Целью стандарта ASME / ANSI A13.1 является создание общей системы, которая помогает в идентификации опасных материалов, транспортируемых в системах трубопроводов, и их опасностей при попадании в окружающую среду.
Издание ASME A13.1 - 2015 имеет шесть фиксированных цветов, и пользователи определяют еще 4 цвета, которые можно использовать для идентификации опасного материала. В этом стандарте используются следующие категории;
- Легковоспламеняющиеся - жидкости, пары или пары, которые могут воспламениться и продолжать гореть на воздухе.
- Горючие - жидкости, которые могут гореть, но не воспламеняются.
- Окисляющая жидкость - окисляющая жидкость - это любой газ или жидкость, которые, как правило, путем подачи кислорода вызывают или способствуют сгоранию других материалов, а не воздуха.
- Токсичные и коррозионные - жидкости, которые являются коррозийными или токсичными, или будут выделять едкие или токсичные вещества при выделении.
- Тушение пожара - жидкость, такая как вода, пена и CO2, используемые в спринклерных системах и системах пожаротушения.
Рабочие условия жидкости | Фоновый цвет | Цвет букв | Образец цвета и букв |
Жидкости пожаротушения |
Предохранительный красный |
Белый | Буквы |
Ядовитые и коррозионные жидкости |
Предохранительный оранжевый |
Черный | Буквы |
Воспламеняющиеся и окисляющие жидкости |
Предохранительный желтый |
Черный | Буквы |
Горючие жидкости |
Предохранительный коричневый |
Белый | Буквы |
Питьевая, охлаждающая, для питания котлов и другие жидкости |
Предохранительный зеленый |
Белый | Буквы |
Сжатый воздух |
Предохранительный синий |
Белый | Буквы |
По решению потребителя |
Предохранительный фиолетовый |
Белый | Буквы |
По решению потребителя |
Предохранительный белый |
Черный | Буквы |
По решению потребителя |
Предохранительный серый |
Белый | Буквы |
По решению потребителя |
Предохранительный черный |
Белый | Буквы |
Размер этикетки и букв в соответствии с ASME B13.1-2015
Наружный диаметр трубы в дюймах | Наружный диаметр трубы в мм | Длина цветового поля, А, в дюймах | Длина цветового поля, А, мм | Размер букв, в дюймах | Размер букв, В, мм |
от 3/4 до 1 1/4 | от 19 до 32 | 8 | 200 | 1/2 | 13 |
от 1 1/4 до 2 | от 38 до 51 | 8 | 200 | 3/4 | 19 |
от 2 1/2 до 6 | от 64 до 150 | 12 | 300 | 1 1/4 | 32 |
от 8 до 10 | от 200 до 250 | 24 | 600 | 2 1/2 | 64 |
свыше 10 | свыше 250 | 32 | 800 | 3 1/2 | 89 |
BS 1710 - Спецификация для идентификации трубопроводов и услуг
BS1710 использует два типа цветового кодирования для определения содержания трубы и опасности:
- Основной цвет - основные цвета используются для обозначения содержимого внутри трубы.
- Цвета безопасности - эти цвета используются в качестве цветов полосы, которые применяются вместе с цветовым кодом базовой трубы для создания различных идентификаторов услуг.
Помимо цветового кода, дополнительная информация относительно характера содержимого трубы с использованием следующих систем по отдельности или в комбинации:
- Имя полностью
- Сокращение имени
- Химический символ
- Соответствующие обозначения кода или цветовые полосы код
Основные цвета идентификации |
||
Название рекомендуемого содержимого труб | Цвет | Цвет |
Вода | Зеленый | |
Пар | Серебристо-серый | |
Масла (минеральные, растительные или животные), жидкое топливо | Коричневый | |
Газы в газовой или жидкой стадии - кроме воздуха | Желтая охра | |
Кислоты / щелочи | Фиолетовый | |
Воздух | Светло-синий | |
Сточные воды | Черный | |
Внутренняя электропроводка и вентиляционные короба | Оранжевый | |
Цвет безопасности | ||
Пламя | Красный | |
Вода из общественного снабжения | Синий | |
Вода из другого источника | Серый | |
Предостережение | Желтый |
Размер этикетки в соответствии с BS 1710 -2014
Когда используется только основной идентификационный цвет
Декоративный или натуральный цвет |
Основной идентификационный цвет |
Декоративный или натуральный цвет |
Диаметр трубы | Минимальная ширина полосы |
до 50 мм |
130 мм |
от 50 мм до 100 мм | 275 мм |
свыше 100 мм | 450 мм |
Основной идентификационный цвет с кодом и / или безопасными цветами
Диаметр трубы | Минимальная ширина полосы - основной цвет (1) | Минимальная ширина полосы - безопасный цвет (2) |
до 50 мм |
50 мм |
30 мм |
от 50 мм до 100 мм | 100 мм | 75 мм |
свыше 100 мм | 150 мм | 150 мм |
IS 2379 - Цветовой код идентификации трубопроводов
IS 2379 является индийским стандартом для требований к цветовому кодированию. Он довольно полный и немного сложный по сравнению со стандартами BS и ASME. IS 2379 больше соответствует BS 1710. В нем используется основной цвет, цвет полосы и маркировка букв для определения содержания жидкости и связанных с ней опасностей.
Этот стандарт охватывает системы трубопроводов, которые включают трубы любого вида и в дополнение фитинги, клапаны и покрытия труб. Подставки, кронштейны или другие аксессуары исключены из этого стандарта. Этот стандарт не применяется к трубопроводам, проложенным под землей или используемым для электрических применений.
См. таблицу для основного цвета, используемого при маркировке трубопровода.
Основные цвета | |
Вещество |
Цвет |
Вода | Цвет морской волны |
Пар | Алюминий по IS 2339 |
Минеральные, растительные или животные масла, горючие жидкости | Светло-коричневый |
Кислоты | Темно-фиолетовый |
Воздух | Небесно-голубой |
Газы | Канареечно-желтый |
Щелочи | Дымчато-серый |
Другие жидкости / газы, которые не нуждаются в идентификации | Черный |
Углеводороды / органические соединения | Темно-серый |
Размер этикетки и букв согласно IS 2379 - 1990 (подтверждено в 2006 г.)
Длина цветовой полосы |
|||
Номинальный размер трубы (мм) |
Основной цвет |
Первая цветная полоса | Вторая цветная полоса |
80 NB и ниже | Цвет морской волны | 25 |
Соотношение 4: 1 к первой цветовой полосе |
Размер букв | |
Наружный диаметр трубы (мм) |
Размер надписи (мм) |
от 20 до 30 | 10 |
свыше 30 до 50 | 20 |
свыше 50 до 80 | 30 |
свыше 80 до 150 | 40 |
свыше 150 до 250 | 90 |
свыше 250 | 90 |
Обычно используемый цветовой код трубы согласно IS 2379
Использование цветового кода трубы согласно IS 2379 |
|||
Содержимое |
Основной цвет |
Первая цветная полоса | Вторая цветная полоса |
Охлаждающая вода | Цвет морской волны | Синий | |
Вода для питания котлов | Цвет морской волны | Красный | |
Питьевая вода | Цвет морской волны | Синий | Сигнальный красный |
Технический воздух | Небесно-голубой | Серый | |
Пар очень высокого давления | Алюминий по IS 2339 | Сигнальный красный | |
Пар высокого давления | Алюминий по IS 2339 | Синий | |
Пар среднего давления | Алюминий по IS 2339 | Серый | |
Пар низкого давления | Алюминий по IS 2339 | Канареечно-желтый | |
Дистиллятное дизельное топливо | Светло-коричневый | Бриллиантовый зеленый | |
Смазочное масло | Светло-коричневый | Светло-серый | |
Факельный газ | Канареечно-желтый | - | |
Азот | Канареечно-желтый | Черный | |
Кислород | Канареечно-желтый | Белый | |
Водород | Канареечно-желтый | Сигнальный красный | Синий |
Прямогонный бензин | Темно-серый | Светло-коричневый | Черный |
Сжиженный углеводородный газ (жидкость) | Темно-серый | Бриллиантово-зеленый | Темно-фиолетовый |
Расположение цветной полосы и меток
Цветные и идентификационные метки на трубе должны наноситься таким образом, чтобы это было четко видно со всех сторон, особенно когда трубы находятся над головой. ASME B13.1 и IS 2379 предоставляют руководство по позициям маркировки. См. таблицу ниже для общего руководства, приведенного в стандартах.
Расположение цветной полосы |
|
Согласно IS -2379 |
Согласно BS 1710 & ASME B13.1 |
В точках ограничения |
Близко к клапанам или фланцам |
Точки пересечения и смена точек направления в трубопроводах |
Рядом с изменениями в направлении, ветви |
Другие точки, такие как середина каждого пути трубопровода, рядом с клапанами, соединительными муфтами обслуживающего оборудования, стенами с обеих сторон трубопровода |
Где трубы проходят через стены или полы |
Для длинных участков с интервалом 50 м |
С интервалами на прямых участках трубы, достаточных для идентификации |
В начальной и конечной точках |
|

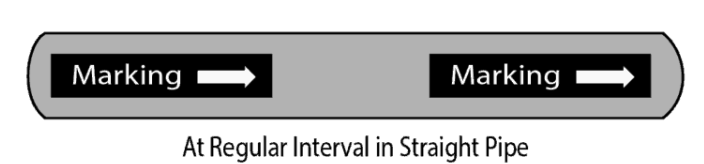

Маркировка Маркировка
через равные промежутки в прямой трубе
Маркировка Стена Маркировка
проходит через стены или полы
примыкает к изменениям направления, ветвям
