Трубы с покрытием 3LPE, футерованные и плакированные (CRA)

Трубы с покрытием

Трубы могут быть покрыты снаружи для защиты от коррозии, эрозии и возможных механических нагрузок.

Покрытие трубы состоит из нанесения металлических или неметаллических материалов на внешнюю поверхность трубы (бесшовных или сварных).

Наиболее распространенные материалы для наружного покрытия труб:

  • Неметаллическое покрытие труб: краски, лаки, лаки, битумные покрытия, смолы, пластификаторы, смазки, воски, масла, пластмассы (полиуретан, полиэтилен, рилсан, PTFE, ПВХ), эластомеры (различные типы), стекловидная эмаль, цементный раствор;
  • Металлоорганическое покрытие труб: краски, пигментированные металлами в виде порошка (алюминий, цинк, свинец, нержавеющая сталь), краски, содержащие этилсиликат цинка;
  • Химическая модификация: фосфатирование, хроматин, фосфатирование, черная отделка и подрумянивание;
  • Цементация (физико-химическая модификация).

Основные типы неметаллических материалов для покрытия труб и их достоинства / недостатки приведены в таблице ниже:

Тип покрытия трубы Преимущества Недостатки
Трехслойный Полиэтилен (3LPE) и 3 слоя Полипропилен (3LPP) Низкая стоимость материалов и применения Применение пламени в трубопроводной среде традиционно является причиной пожаров и взрывов в зоне выполнения работ. Требует применения пламени для создания прочности сцепления. Ограниченная термостойкость. Максимум от 225 ° F до 250 ° F. Ограниченная размерная стабильность. Отличается только пограничной твердостью Показывает плохую стойкость к сере, аминам, кислороду и другим окислителям.
Полипропилен (PUR) Рекомендуется для глубоководных применений при относительно высокой температуре и давлении Полипропилен подвержен разрушению цепей из-за воздействия тепла и ультрафиолетового излучения, например, присутствующего на солнце.
Наплавляемое эпоксидное покрытие (FBE) Отличная химическая стойкость и отличная стабильность размеров с минимальным гистерезисом Довольно дорогая стоимость за метр. Материалы для эпоксидного покрытия дорогие. Труба и материалы покрытия должны быть нагреты до 250°F. Длительное подготовительно-наладочное время.
Битум эмалированный и полиуретановый (PUR) Дешевле и превосходящий угольную эмаль Уменьшает гистерезис Быстрая обработка Умеренная устойчивость к химической агрессии. Строгие температурные диапазоны. Ограниченная размерная стабильность.

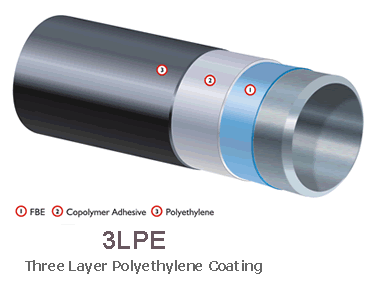

Трубы с покрытием 3LPE (3-слойный полиэтилен)

Трубы с покрытием 3LPE имеют трехслойное полиэтиленовое покрытие, состоящее из:

  • высокоэффективной эпоксидной смолы (FBE);
  • сополимерный клей;
  • внешний слой полиэтилена, который обеспечивает прочную и долговечную защиту от коррозии и эрозии.

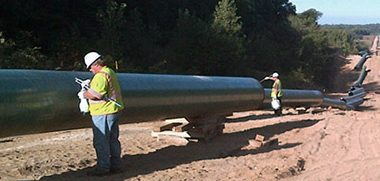

Труба 3LPE подходит для средних и высоких рабочих температур.

Футерованные трубы

Футерованные трубы снабжены внутренним защитным материалом, который механически вставляется в трубную полость. Материал облицовки вставляется в трубу в конце производственного процесса. Понятно, что материалы внутренней облицовки, имеющие собственную толщину, уменьшают размер отверстия трубы.

Самые популярные материалы для футеровки труб:

  • Тефлон (PTFE)
  • Цементный раствор
  • Жидкая эпоксидная смола
  • Стекло
  • Расплавленная эпоксидная смола (FBE)
  • Полиэтилен
  • Битумный асфальт
  • Цинк

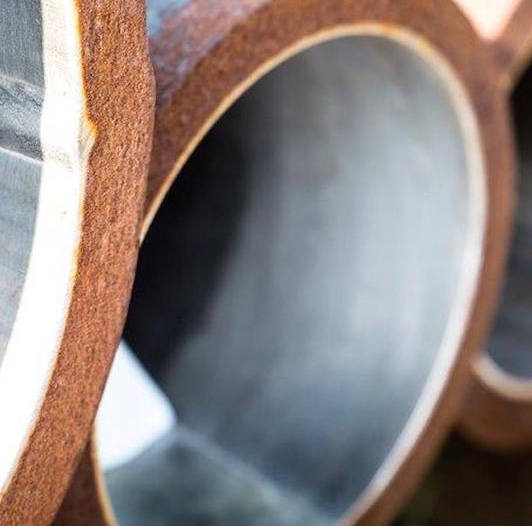

Плакированные трубы (CRA)

Труба с покрытием сочетает в себе прочность и ударную вязкость трубы из углеродистой стали с коррозионной стойкостью трубы из нержавеющей или дуплексной стали (или даже более высоких grades, таких как высоколегированные никелевые материалы, такие как Inconel, Incoloy и т.д.).

Плакированные трубы также называют CRA (что означает «коррозионно-стойкий сплав»).

Процесс плакирования состоит из нанесения во внутренней части трубы слоя материала более высокого качества на основной материал трубы более низкого качества.

Плакированные трубы используются для жидкостей, которые быстро разъедают углеродисто-марганцевые стали. Связывание между этими двумя материалами является металлургическим и может быть достигнуто путем сварки двух вместе или с помощью методов взрыва (в то время как трубы с футеровкой имеют механическое соединение из разных материалов).

Облицовка труб используется для повышения долговечности и устойчивости к коррозии трубы при сохранении ее конечных затрат на приемлемом уровне.. Конечно, плакированные трубы дороже, чем футерованные трубы, так как используемые материалы для наложения - это, как правило, благородные металлы.
