Гидравлические фитинги STAUFF и сборочное оборудование

Фитинги Штауфф (Stauff Connect) – это специальные конические фитинги с контргайкой для соединения труб промышленных и мобильных гидравлических систем, рассчитанные на работу в условиях постоянного воздействия вибрации, высокого давления и температурных перепадов.

Компания предлагает линейку приварных и резьбовых прецизионных фитингов по стандартам ISO 8434-1, DIN 2353 и DIN 3949. Изделия полностью совместимы с другими компонентами Stauff, что позволяет создавать надежные гидравлические экосистемы для любой промышленной техники.

Конструктивные особенности

Резьбовые гидравлические фитинги Штауфф имеют внутреннюю конусность 24° или 37°, которая обеспечивает точное сопряжение с резьбой труб без применения герметизирующих материалов. При затяжке в конусной зоне формируется уплотнение металл-металл, при необходимости дополняемое мягким кольцом, исключающим вероятность микропротечек при высоких импульсных нагрузках, температурном расширении.

Чем фитинги STAUFF лучше аналогов:

• повышенная прочность. Рабочее давление до 800 бар при испытаниях с коэффициентом запаса до ×4;

• оптимизированная геометрия внутренних каналов. Снижает потери давления и предотвращает возникновение турбулентного потока;

• специальное покрытие STAUFF Zn/Ni. Втрое устойчивее стандартных цинковых, обеспечивает стойкость к коррозии более 1200 часов в солевом тумане (тест по ISO 9227);

• многократная сборка-разборка без деформации труб и нарушения герметичности.

Типы и характеристики трубопроводных фитингов STAUFF

Основные исполнения:

• гидравлические фитинги 24° из углеродистой стали (Steel 24° Tube Fittings). Фитинги с врезающимся кольцом 24° с метрической резьбой для соединения металлических труб мобильной и стационарной гидравлики: блоки питания, станки, пресс-линии, металлургическое и горное оборудование. Используются на участках с со средним и высоким давлением, вибрационной нагрузкой;

• гидравлические фитинги 24° из нержавеющей стали (Stainless Steel 24° Tube Fittings). Исполнения для агрессивных сред в пищевой и химической промышленности, морских отраслях;

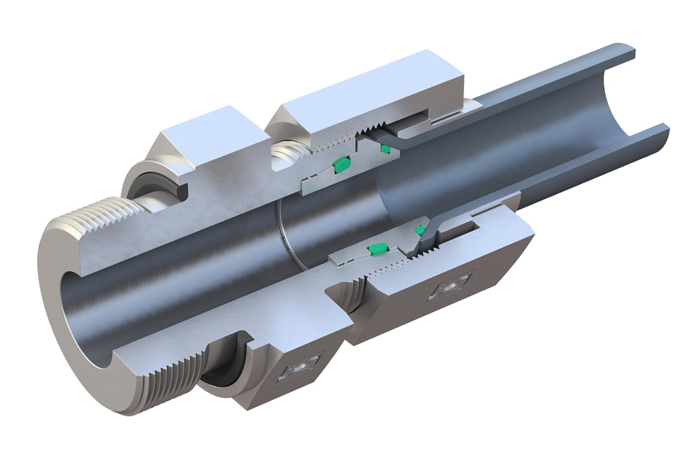

• гидравлические фитинги с раструбом 37° из углеродистой стали (Stauff 37° Flared Tube Fittings). Фитинги для развальцовки труб на 37° – решение для приложений, где от соединения требуется стойкость к вибрации и перепадам давления. Рекомендуются для мобильной гидравлики, транспортных и строительных машин.

Характеристики фитингов STAUFF

Инструменты STAUFF для ручной и автоматизированной сборки. Испытательное и контрольное оборудование

Инструменты и приспособления для сборки

STAUFF производит ручные и механические монтажные шпильки, прессовые станции и оснастку для предварительной и окончательной сборки фитингов с врезными кольцами. Инструменты обеспечивают равномерное усилие прижатия, контролируемую глубину врезания и предотвращают повреждение уплотнительных кромок.

Инструменты для обработки труб

В линейке представлены трубогибы, отрезные станки и зачистные машины для подготовки торцов перед установкой фитингов. Точная обработка обеспечивает правильное прилегание конической поверхности и долговечность соединения при высоких давлениях.

Оборудование для испытаний и контроля

Для контроля геометрии и резьб STAUFF выпускает конические калибры, шаблоны и идентификационные доски резьб. Они позволяют проверять точность посадочных поверхностей, выявлять дефекты сборки и гарантировать соответствие соединений стандартам ISO и DIN.

Все типы гидравлических фитингов STAUFF с быстрой доставкой

Европейская металлургическая компания специализируется на поставках в СНГ импортного металлопроката, компонентов промышленного оборудования и техники, в том числе гидравлических систем.

В ЕМК вы можете по выгодной цене купить компоненты гидравлических систем Stauff: зажимы, трубные опоры, конические фитинги на 24° и на 37°, клапаны и краны, фильтры, трубки, соединители, гидравлические аксессуары.

Чтобы узнать цены на фитинги Штауфф, оставьте заявку через 1 клик, напишите нам в мессенджер, на почту или закажите звонок.
