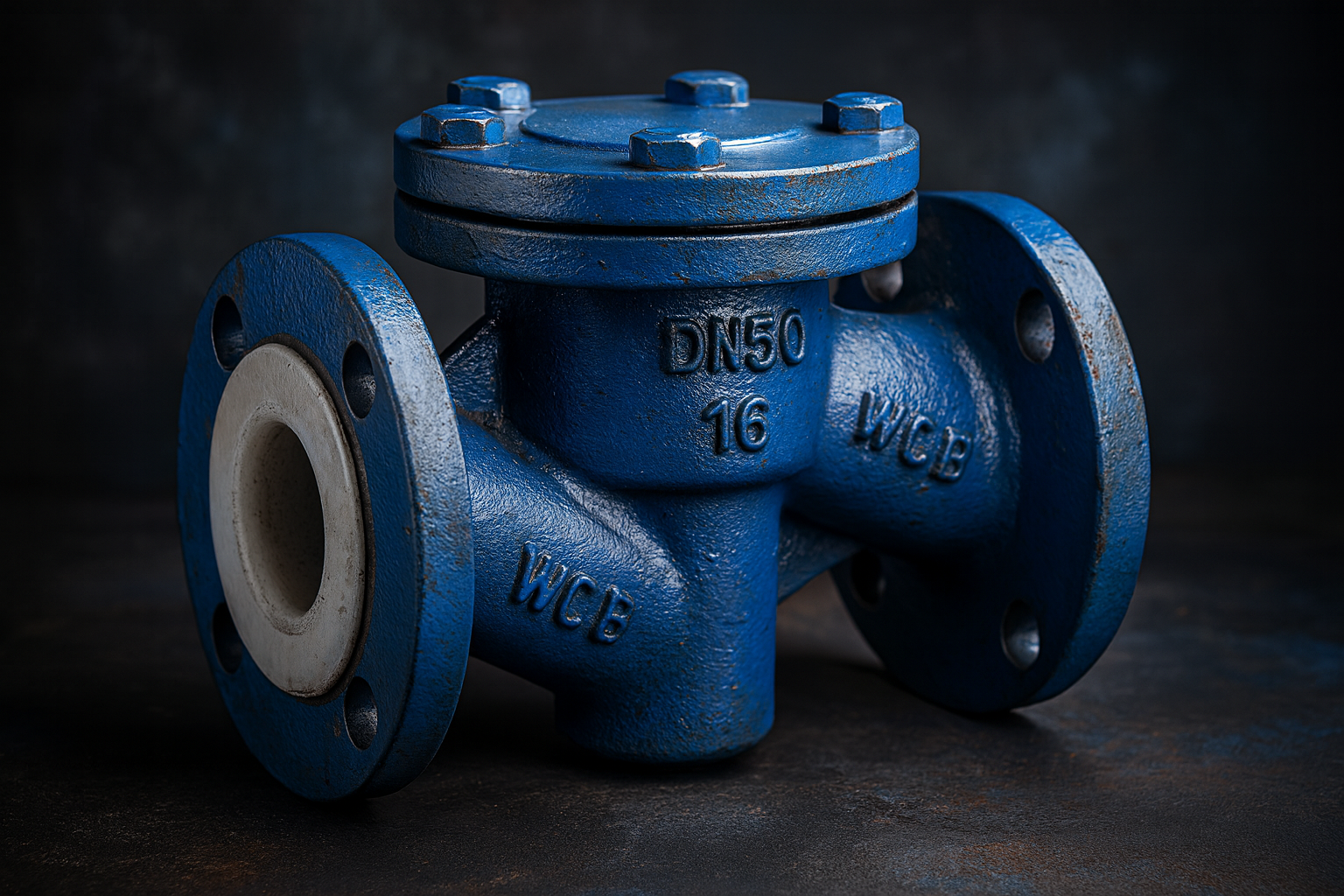

Клапан обратный подъемный футерованный

Клапан обратный подъемный футерованный (Lined Lift Check Valve) – это тип автоматической запорной арматуры, предназначенный для предотвращения обратного потока рабочей среды и защиты технологических систем от гидроударов, разгерметизации и повреждений оборудования.

В отличие от обычных металлических моделей, корпус и внутренние элементы футерованных клапанов имеют антикоррозионное покрытие из полимеров (PTFE, PFA, FEP, PVDF, PP или ETFE), что делает их устойчивыми к воздействию агрессивных химических веществ.

Такой клапан широко используется в химической, фармацевтической, целлюлозно-бумажной, пищевой промышленности, водоочистке, где важно сочетание химической стойкости и надёжности запорного механизма.

Конструкция и принцип работы

Обратный подъемный футерованный клапан состоит из следующих элементов:

• корпуса с фланцевыми или межфланцевыми соединениями;

• седла, футерованного антикоррозионным полимером;

• подвижного запорного элемента – диска (или плунжера);

• направляющей втулки, обеспечивающей строго вертикальное движение диска.

Во время нормального потока среды давление поднимает запорный элемент, открывая проходное сечение. При снижении давления или попытке обратного потока диск под действием собственного веса и давления среды плавно опускается на седло, герметично перекрывая поток.

Благодаря футеровке контакт металлических частей с агрессивной средой исключён — это повышает срок службы клапана и предотвращает коррозионное разрушение.

Чем отличается футерованный подъемный клапан от стандартного

Критерий	Обычный подъемный клапан	Футерованный подъемный клапан
Материал корпуса	Сталь, чугун	Сталь с футеровкой PTFE/PFA/FEP/PVDF
Назначение	Универсальные среды	Агрессивные и коррозионные жидкости и газы
Герметичность	Металл по металлу или металл-резина	Полимер по полимеру (абсолютная герметичность)
Температурный диапазон	До 600 °C	Обычно до 200 °C (в зависимости от футеровки)
Обслуживание	Требует периодического ремонта	Минимальное обслуживание, длительный ресурс

Таким образом, футерованный вариант оптимален для химически активных или загрязнённых сред, где традиционные металлические клапаны быстро выходят из строя.

Материалы футеровки обратного подъемного клапана

Материал футеровки	Рабочие среды	Температура, °C	Особенности
PTFE (фторопласт-4)	Кислоты, щёлочи, газы, растворители	от −40 до 180	Универсальный химически стойкий материал
PFA (перфторированный фторопласт)	Концентрированные кислоты, окислители	от −40 до 200	Высокая стойкость к термоокислительной коррозии
PVDF (фторированный полиэтилен)	Фторсодержащие и хлорорганические среды	от −30 до 150	Повышенная механическая прочность
PP (полипропилен)	Водные растворы, слабые кислоты	от 0 до 100	Экономичный вариант для мягких сред

Преимущества футерованных подъемных клапанов

1. Полная химическая стойкость при контакте с кислотами, щелочами, хлорсодержащими и органическими соединениями.

2. Плавное закрытие без гидроудара за счёт поступательного движения тарелки.

3. Минимальное гидравлическое сопротивление благодаря гладкой поверхности футеровки.

4. Отсутствие контакта металла с рабочей средой, исключающее коррозию.

5. Продолжительный срок службы и низкие эксплуатационные расходы.

6. Совместимость с чистыми и агрессивными средами, включая те, где требуется полная герметичность.

Области применения

Футерованные подъемные клапаны применяются в системах, где недопустим обратный поток и требуется устойчивость к химически активным средам:

• химическая и нефтехимическая промышленность;

• фармацевтические и биотехнологические производства;

• целлюлозно-бумажное производство;

• пищевые предприятия (вспомогательные технологические контуры);

• водоподготовка и очистка промышленных стоков.

Часто задаваемые вопросы

1. Можно ли использовать футерованный подъемный клапан для пара?

Нет. Фторопластовая футеровка не рассчитана на высокие температуры и давление пара. Для этих задач применяются металлические подъемные клапаны без футеровки.

2. Какой тип футеровки лучше выбрать для концентрированных кислот?

Для концентрированных серной, азотной и соляной кислот оптимальна футеровка PFA или FEP, обладающая повышенной термо- и химической стойкостью.

3. Требуется ли обслуживание футерованного клапана?

Минимальное. Достаточно периодически контролировать состояние седла и поверхности футеровки, а также отсутствие отложений.

Где купить обратный подъемный футерованный клапан

Европейская металлургическая компания выполняет комплексные поставки в страны ЕАЭС брендовой ТПА от мировых производителей. Мы снабжаем высокопроизводительной импортной ТПА и запчастями государственные предприятия и частные компании топливно-энергетического комплекса, высокотехнологичных отраслей. В ЕМК вы можете заказать химический обратный подъемный клапан всех размеров с быстрой доставкой по России, Казахстану, Узбекистану.

Чтобы заказать и купить клапан подъемный футерованный, оставьте заявку на сайте, электронной почте или закажите звонок.
