Клапаны GOYEN: описание моделей и серий

GOYEN (производитель Emerson) — мировой лидер в производстве импульсных и управляющих клапанов для систем пылеуловителей и промышленной автоматики. Их конструкция обеспечивает надежную работу при высоких нагрузках и миллионах циклов включения. Основная область применения — очистка рукавных и картриджных фильтров в пневмосистемах, вентиляции, энергетике, цементной, металлургической и химической промышленности.

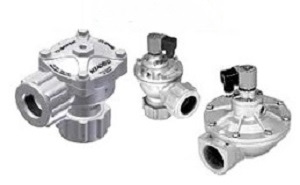

Импульсные клапаны Goyen Pulse Valves: описание моделей и серий

Импульсные клапаны Goyen (Pulse Valves) — это специализированные мембранные устройства для систем пневмоочистки фильтров, где требуется быстрый и мощный выброс сжатого воздуха. Клапан Goyen используют в рукавных фильтрах, картриджных установках и в пылеулавливающих системах промышленных предприятий.

Конструкция клапана Goyen Pulse Valve состоит из корпуса с резьбовым или фланцевым присоединением, мембраны, обеспечивающей герметичное перекрытие проходного сечения,  крышки с управляющим электромагнитом или пневмоприводом.

Принцип действия основан на импульсном открытии: при подаче управляющего сигнала клапан резко открывается, выпускает порцию сжатого воздуха и тут же закрывается. Такой режим создает воздушный удар, эффективно очищающий поверхность фильтров от пыли и загрязнений.

Линейка импульсных клапанов Goyen Pulse Valves выпускается в широком диапазоне типоразмеров:

• RCA10T — компактная модель 3/8″ для малых систем.
• CA/RCA20T, CAC/RCAC20T — универсальные клапаны ¾″.
• CA/RCA25T, CAC/RCAC25T — исполнение с диаметром 1″.
• CA/RCA32T — вариант на 1½″ с повышенной пропускной способностью.
• CA/RCA35T, CA/RCA40T, CA/RCA45T, CA/RCA50T — серия для средних и крупных систем, с диаметрами от 1¼″ до 2″.
• CA/RCA62T, CA/RCA76T — крупные клапаны до 2½″ и 3″, предназначенные для мощных фильтровальных установок.

Такое разнообразие моделей позволяет подобрать клапан Goyen под конкретные задачи — от компактных фильтров до крупных промышленных пылеулавливателей.

Электромагнитные клапаны Goyen Solenoid Valves: описание моделей и серий

Электромагнитные (соленоидные) клапаны Goyen применяются для управления потоками воздуха, газа, воды, топлива и легких масел. В основе конструкции клапана находится соленоид — катушка, создающая магнитное поле при подаче электрического тока. Под воздействием этого поля перемещается подвижный сердечник (якорь), который связан с запорным элементом (штоком или мембраной).

Выпускается клапан в двух основных конструктивных вариантах:

Клапаны прямого подъема (Direct Lift):

• бывают 2-ходовые и 3-ходовые;
• работают даже при нулевом перепаде давления;
• применяются для жидкостей и газов на малых и средних расходах.

Пилотно-управляемые клапаны (Pilot Operated):

• управляются через пилотный канал;
• рассчитаны на большие расходы и высокие давления;
• широко применяются в системах импульсной очистки фильтров.

Популярные модели и серии Goyen Solenoid Valves

• RCA / CA — пилотно-управляемые клапаны для импульсных систем.
• RCA3D, RCA5D2 — модификации, используемые в пылеулавливающих установках.
• Direct Lift 2-way / 3-way — универсальные промышленные соленоидные клапаны для жидкостей и газов.
• RCA3PV и аналогичные пилотные клапаны — применяются для управления диафрагменными клапанами.

Мембранные клапаны Goyen Diaphragm Valves: описание моделей и серий

Мембранные клапаны Goyen (Diaphragm Valves) — это промышленная арматура, применяемая в системах импульсной очистки фильтров и в пневматических установках для быстрого сброса сжатого воздуха. В конструкции клапана основным рабочим элементом является эластичная мембрана, которая прижимается к седлу и перекрывает поток или, наоборот, открывает канал при подаче управляющего сигнала. После прекращения управляющего сигнала давление вновь выравнивается, и мембрана возвращается в закрытое положение. Такой принцип действия обеспечивает высокую скорость срабатывания и возможность управления большими объемами воздуха при относительно малой мощности электромагнита.

Мембранные клапаны Goyen выпускаются в нескольких сериях, каждая из которых рассчитана на разные способы подключения и условия работы.

Серия T (Threaded) - клапаны с резьбовым подключением. Отличаются компактностью и простотой монтажа. В этой серии есть версии с интегрированным пилотом (CA) и с удаленным пилотом (RCA). Подходят для систем с ограниченным пространством и стандартных фильтровальных установок.

Серия DD (Dresser Nut) - клапаны с соединением через накидную гайку (dresser nut). Такая конструкция облегчает монтаж и демонтаж, позволяет быстро обслуживать систему. Широко используется в установках обратной импульсной очистки (reverse pulse jet).

Серия FS (Flanged) - фланцевые клапаны. Обеспечивают прочное и герметичное соединение с оборудованием, что особенно важно для крупных фильтровальных установок и систем, где требуется надёжность и высокая пропускная способность.

Серии MM, MR, CPV, 400 и 500G - это клапаны, которые интегрируются непосредственно в манифольд или корпус фильтровой системы. Такое решение экономит место, упрощает монтаж и уменьшает количество соединительных деталей. Чаще всего такие клапаны используются на современных промышленных установках с высокой степенью автоматизации

Клапаны Goyen: характеристики и применение

• Рабочее давление: обычно 0,3–8 бар (в зависимости от модели).
• Температурный диапазон: от −40 °C до +85 °C (с мембранами Viton — до +150 °C).
• Материалы: алюминий, нержавеющая сталь, эластомерные мембраны (NBR, Viton).
• Высокая скорость срабатывания и минимальные потери давления.
• Соответствие международным стандартам по качеству и безопасности.

FAQ по клапанам Goyen

Чем отличаются клапаны серий CA и RCA?

Серия CA поставляется с катушкой, RCA — без катушки и требует внешнего управления.

Что лучше выбрать: CAC или RCAC?

CAC удобны при прямом монтаже на воздухопровод, RCAC — при ограниченном пространстве благодаря угловому соединению.

Какие характеристики у клапана Goyen RCAC25FH3X 3249 и для чего он применяется?

Клапан Goyen RCAC25FH3X 3249 - это мембранный импульсный клапан серии CA/RCAC с фланцевым присоединением. Диаметр условного прохода 1″ (25 мм), конструкция обеспечивает быстрый и мощный импульс сжатого воздуха для очистки рукавных и картриджных фильтров.

Что такое Goyen Controls 2503 и где используется?

Goyen Controls 2503 — это электронный блок управления (control unit), предназначенный для синхронизации работы импульсных клапанов в фильтровальных системах. Он регулирует последовательность и время подачи импульсов воздуха, обеспечивая эффективную очистку фильтрующих элементов и экономию сжатого воздуха. Используется совместно с клапанами серий RCAC, T и FS.

Какие серии клапанов выпускает Goyen?

• T-Series — резьбовые клапаны компактного типа;
• DD-Series — с соединением dresser nut для удобного монтажа;
• FS-Series — фланцевые клапаны для крупных фильтровальных систем;
• MM/MR/CPV — решения для монтажа напрямую в манифольд или корпус фильтра.

Такое разнообразие позволяет подобрать клапан под конкретные условия эксплуатации и диаметр трубопровода.

Где купить клапаны GOYEN напрямую от производителя?

Европейская металлургическая компания (ЕМК) поставляет оригинальные клапаны GOYEN и комплектующие. Чтобы купить клапаны GOYEN с официальной гарантией и получить коммерческое предложение, обратитесь в отдел продаж ЕМК по телефонам или оставьте заявку на сайте.
