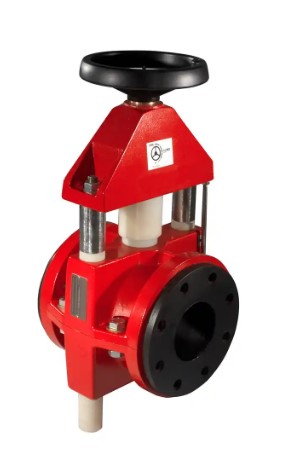

Задвижка шланговая Pinch Valve: описание, конструкция, принцип действия и применение

Задвижка шланговая (Pinch Valve) или выжимной клапан – это тип трубопроводной арматуры, который используется для перекрытия/открытия. Данный тип клапана использует сжатие гибкого шланга (манжеты/втулки) для остановки и запуска потока среды через клапан. Шланговые задвижки подходят для использования с абразивными, вязкими, чистыми или загрязненными жидкостями, поскольку прямой контакт среды ограничивается только внутренней поверхностью шланга. А поскольку среда контактирует только с внутренней поверхностью шланга, вероятность загрязнения или перекрестного загрязнения сведена к минимуму.

Типы шланговых задвижек Pinch Valve:

• нормально открытая (NO) шланговая задвижка - эти клапаны находятся в открытом состоянии при отсутствии давления. Эти клапаны приводятся в действие двумя видами давления: рабочим давлением (давлением жидкости) и положительным управляющим давлением (давлением воздуха);
• нормально закрытая (NC) шланговая задвижка – эти клапаны находятся в закрытом состоянии при отсутствии давления. Когда отрицательное давление (разрежение) создается в вентиляционном отверстии клапана и превышает усилие пружины, резиновая втулка открывает проход и начинается поток. Срабатывание втулки осуществляется за счет усилия пружины, рабочего давления и управляющего давления;
• переключающаяся (CO) шланговая задвижка – эти клапаны функционируют в двухканальном режиме, то есть одна половина выполнена по типу задвижки NO, а вторая – по типу NC. Переключение между типами NO и NC можно произвести в любое время, повернув переключающую гайку. Приводные усилия, участвующие в работе этого клапана, включают в себя усилие пружины, усилие рабочего давления и усилие управляющего давления.

Шланговые задвижки Pinch Valve имеют относительно простую конструкцию, состоящую из таких элементов, как:

• корпус: изготовлен из прочных и износостойких материалов, что обеспечивает защиту внутренних компонентов. Также корпус поддерживает втулку (манжету) в нужной форме;
• втулка (манжета): гибкая и устойчивая к износу часть, расположенная в корпусе от входа к выходу. Втулка изготовлена из эластомера или резины, способной выдерживать химическое воздействие, давление и абразивный износ;
• механизм сжатия: в зависимости от конструкции, может включать ручные, пневматические, гидравлические или электрические приводы. Ручное управление работает простым поворотом маховика, чтобы открыть / закрыть клапан, в то время как механический пережимной клапан с пневматическим приводом работает за счет того, что штанги компрессора открывают или сдавливают втулку, удерживая ее закрытой;
• соединительные элементы: предназначены для монтажа клапана в линию трубопровода.

Шланговые задвижки (Pinch Valves) работают на простом, но эффективном принципе сжатия гибкой втулки (манжеты). Когда клапан открыт, механизм сжатия не активен, и шланг имеет естественную, округлую форму, которая позволяет среде свободно течь через него. В этом состоянии внутренняя поверхность шланга является единственной контактной поверхностью с потоком, что минимизирует потери давления и предотвращает загрязнение. Когда необходимо остановить поток, механизм сжатия давит на шланг до тех пор, пока его стенки полностью не соприкоснутся друг с другом, полностью блокируя поток. Это эффективно прекращает любой проход жидкости или газа через клапан.

Материалы изготовления шланговых задвижек Pinch Valve:

• корпус: чаще всего изготавливают из алюминия, нержавеющей стали или чугуна, в зависимости от требований к прочности и химической стойкости;
• втулка или манжета: изготавливают из различных типов резины или эластомеров, таких как натуральный каучук, неопрен, NBR (бутадиен-нитриловый каучук), EPDM (этиленпропилендиеновый мономер), силикон, пищевая резина и другие материалы, выбор которых зависит от химической совместимости с перекачиваемой средой.

Стоит отметить, что задвижка не подходит для применения при высоких температурах из-за эластомерного материала втулки, а также в вакуумных системах из-за возможной деформации при всасывании. При сильных перепадах давления резиновая втулка может смяться или перекоситься, что приведет к неполному открытию клапана.

Основные отличия шланговой задвижки от стандартной арматуры:

• запорный элемент: в стандартных задвижках используется подвижный затвор или клин, который перемещается вверх или вниз для перекрытия потока. В Pinch Valve же остановка потока происходит за счет деформации гибкого шланга, что исключает необходимость в подвижных металлических частях внутри потока;
• обслуживание и износ: арматура Pinch Valve имеет меньше подвижных частей, что снижает износ и упрощает обслуживание. Замена изношенного шланга часто проще и дешевле, чем ремонт традиционной задвижки;
• среды применения: данные изделия лучше подходят для работы с сильно абразивными или вязкими средами.

Задвижка шланговая (Pinch Valve): свойства и сферы применения

Характеристики и свойства шланговой задвижки:

• простота конструкции: отсутствие сложных механизмов и движущихся частей, контактирующих с потоком, снижает износ, риск засорения и упрощает обслуживание;
• минимальное сопротивление потоку, эффективность в работе с абразивными и коррозионными средами;
• износостойкость, термостойкость, устойчивость к стиранию, окислению;
• гигиеничность: минимальный контакт среды с материалами корпуса позволяют устанавливать задвижки с пищевыми, фармацевтическими и другими веществами, требующими высокой чистоты;
• малое потребление воздуха, минимальная турбулентность и трение;
• простой монтаж/демонтаж, длительный срок эксплуатации без замены.

Благодаря своим свойствам шланговые задвижки находят применение в:

• обработке и переработке суспензий, шламов в горнодобывающей промышленности, очистных сооружениях и обработке отходов;
• пищевой промышленности и производстве напитков, где важны гигиеничность и предотвращение загрязнения;
• химической, нефтехимической отрасли для управление агрессивными и дорогостоящими химическими реагентами;
• фармацевтической промышленности для дозирования и управления потоками в процессах производства лекарств;
• производстве цемента и схожих сыпучих смесей, строительных материалов, пластмасс;
• водоочистке для управление потоками в системах водоподготовки и канализации.
