Днище эллиптическое 168,3х9 (R=0,8хD) DIN 28013
Цена по запросу

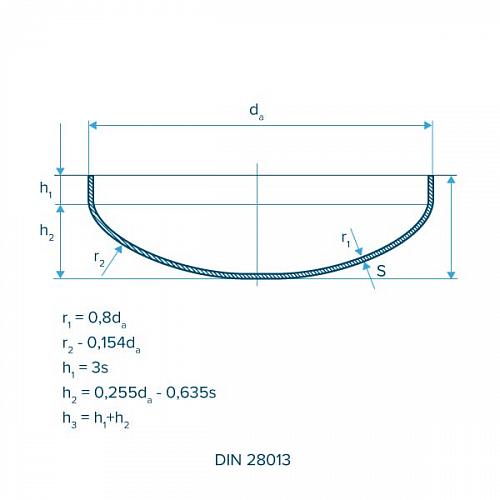

Технические характеристики и размеры
Днище эллиптическое 168,3х9 (R=0,8хD) DIN 28013
| Тип фитинга | Днище эллиптическое |
| Стандарт | DIN 28013 |
| Материал | Черный |
| Номинальный диаметр, DN | 150 |
| Наружный диаметр, OD (мм) | 168,3 |
| Толщина стенки, WT (мм) | 9 |
| Вес 1 шт (кг) | 3,6 |
| Сортировка на сайте | 70 |
| Способ присоединения | BW - сварка встык |
| Радиус днища, R (мм) | 135 |
| Радиус уклона, r (мм) | 26 |
| Высота борта, h (мм) | 30 |
Описание

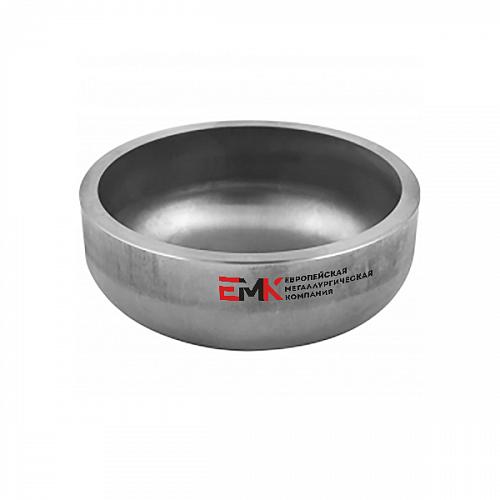

Днище по стандарту DIN 28013 представляет собой стальную крышку, имеющую форму эллипсоидной коробовой арки (выпуклая часть с цилиндрической отбортовкой). Элемент предназначен для изготовления сосудов и резервуаров, работающих под давлением или вакуумом.
Днища выполняются из легированной и нелегированной листовой стали для работы под давлением при высоких, умеренных и/или низких температурах – марка подбирается в соответствии условиями эксплуатации в конкретном случае. Способы изготовления – бесшовный (штамповка) и сварной (из отдельных деталей-лепестков). Днище соединяется с основной частью резервуара, емкости или аппарата посредством сварки встык (Butt Welding).
Эллиптическая форма изделия способствует равномерному распределению нагрузки по всей площади его внутренней поверхности, обеспечивает повышенную прочность, стойкость днища к деформации и появлению трещин.
Стальные эллиптические днища используются при производстве емкостного и резервуарного оборудования в нефтяной, газовой и химической промышленности, энергетике, в том числе в атомной. Выпуклые днища в форме эллипса считается лучшим решением для оборудования вакуумных агрегатов с высоким уровнем давления.
Стальное приварное встык днище DIN 28013 номинального диаметра 150 имеет: наружный диаметр – 168,3 мм, радиус – 135 мм, толщину стенки – 9 мм, высоту борта – 30 мм, радиус уклона – 26 мм. Вес одного изделия составляет 3,6 кг.
Европейская металлургическая компания поставляет эллипсоидные днища (крышки) из следующих марок стали:
P235GH / 1.0345, P265GH / 1.0425, Р355GН / 1.0473, P295GH / 1.0481, P275NH / 1.0487, P355NH / 1.0565, 16Mo3 / 1.5415, 10CrMo9-10 / 1.7380, 13CrMo4-5 / 1.7335, A516 G. 60, A516 Gr. 60N, A516 Gr. 70, A516 Gr. 70N, A387 Gr. 11 CL 2.
