Fitok: прецизионные компоненты и готовые узлы для гидравлических систем
Специализация бренда FITOK
FITOK – производитель компонентов для жидкостных и газовых промышленных систем: обжимных фитингов, бесшовных трубок, клапанов, кранов, регуляторов давления, фильтров, коллекторов, шлангов и интегрированных модулей. Продукция применяется в КИПиА, аналитических линиях, газовых панелях, нефтегазовой, химической, энергетической и полупроводниковой отраслях.
FITOK рассматривают как альтернативу Swagelok, когда проектная документация допускает замену производителя или формулировку «или эквивалент». Важно: FITOK – самостоятельная система со своими допусками, кодами и конструктивными решениями. Компоненты FITOK не смешивают с Swagelok внутри одного обжимного соединения: корпус, гайка и ферулы должны работать как комплект одного производителя.
Обзор основных компонентов и систем FITOK
Трубки FITOK

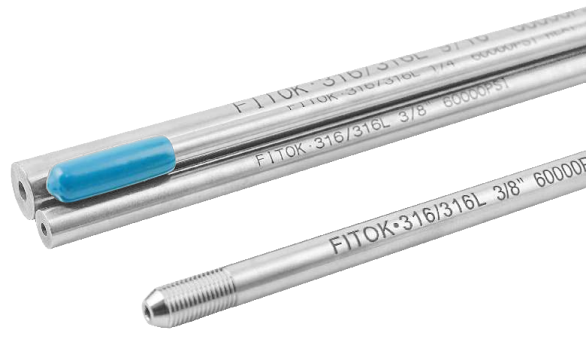

Трубки Fitok – бесшовные и цельнотянутые трубки для жидкостных и газовых систем в КИПиА, нефтегазе, аналитике, водородной и полупроводниковой отраслях. Выпускаются в пяти исполнениях: приборные, средне- и высоконапорные, высокой чистоты, с изоляцией и с обогревом. Материалы: нержавеющая сталь, дуплексная нержавейка и никелевые сплавы.
|
Исполнение |
Серия |
Ключевые параметры |
Применение |
|
Приборная |
TMP (прямолинейная), TCT (в бухтах) |
316/316L / 316/316L улучшенного исполнения / дуплекс / никелевые сплавы; ASTM A269 / A213; 1/16–2" / 2–50 мм |
КИПиА, аналитические линии |
|
Средне- и высоконапорная |
T15A (толстостенная отожжённая, до 1034 бар), T20D (цельнотянутая нагартованная) – под фитинги 20D; T20M, T60H – под конусно-резьбовые фитинги 20M и 60H |
316/316L, 316/316L улучшенного исполнения |
Газовые системы ВД, нефтехим. |
|
Высокой чистоты |
TEP / PEP (электрополировка), TBA (светлый отжиг), TCA (коаксиальная) |
Минимальная шероховатость; без загрязнения металлом |
Водород, полупроводники |
|
С изоляцией |
TIT (стекловолоконная изоляция), TJT (ПВХ-рубашка) |
По ТЗ |
Системы с тепловой изоляцией |
|
С обогревом |
TST (паровой обогрев), TET (электрический обогрев) |
По ТЗ |
Вязкие среды, обогрев трубопровода |
Фитинги FITOK

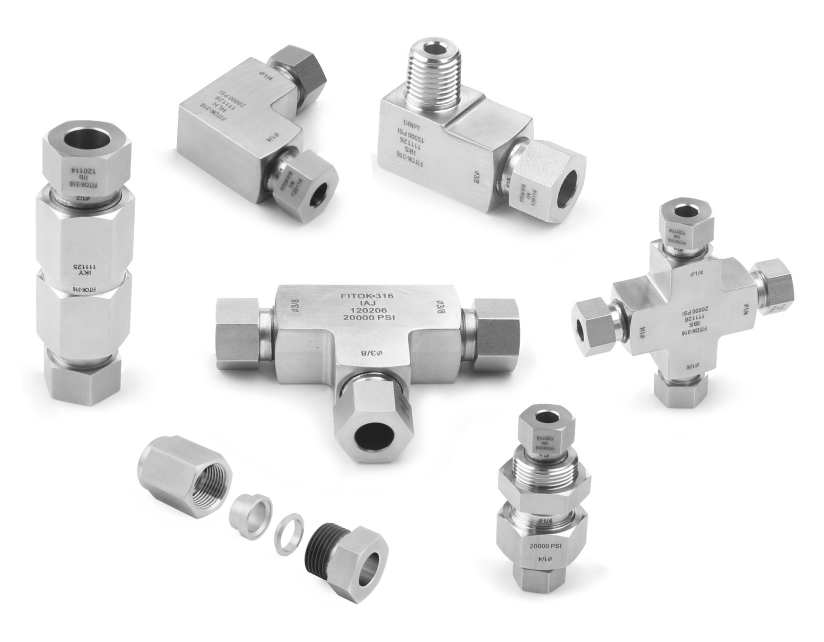

Линейка включает фитинги типов: трубные обжимные, резьбовые трубные, сварные, торцевые с прокладочным уплотнением, конусно-резьбовые, вакуумные и соединения для газовых баллонов. Материалы: нержавеющая сталь 316/316L, сплавы и латунь. Для специальных сред – дуплексная сталь и никелевые сплавы. Сертификация: ISO 9001, EC-79.
|
Серия |
Давление |
Ключевые особенности |
Применение |
|
6D – двухферульный обжим |
По трубке / ASME B31.3 |
1/16–2" / 3–50 мм; 316/316L, сплавы, латунь, дуплекс; EC-79, ASTM F1387 |
КИПиА – аналог обжимного Swagelok |
|
20D – двухферульный ВД |
До 1379 бар |
1/8–1"; 316/316L, 2507, сплавы 625/825; EC-79 для H₂ 70 МПа; несовместим с 6D |
Газовые системы ВД, водород |
|
20M / 60H – конусно-резьбовые |
До 690 / 4137 бар |
Металлическое уплотнение конус-конус; 60H – для HPLC и испытательных стендов |
Высоконапорные системы, HPLC |
|
FR / FO / TFO – торцевые |
По исполнению |
FR – металлическая прокладка (аналог VCR); FO – кольцевое уплотнение (аналог VCO); TFO – L-образное уплотнение; многократная сборка без потери герметичности |
Вакуум, высокая чистота, аналитика |
|
6W, M, L, T – сварные |
По исполнению |
Разъёмные соединения отсутствуют; серия T – высокочистое исполнение FC-03 для полупроводниковых применений; 316/316L, 904L |
Полупроводники, высокая чистота |
Для подключения к оборудованию через резьбу
NPT, BSP и метрическую подходя фитинги серии 6P. Доступны исполнения из сплава C-276 для агрессивных сред и материалы по NACE MR0175 для сероводородных систем. Для высоковакуумных систем FITOK выпускает отдельные серии VL (трубные вакуумные) и VA (вакуумные адаптеры), не входящие в стандартную линейку обжимных и торцевых фитингов.
Клапаны FITOK

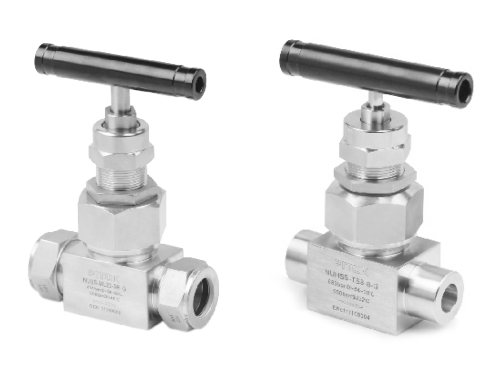

FITOK производит клапаны типов: игольчатые, мембранные, обратные, дозирующие, сильфонные. Только в пределах игольчатых разброс давлений составляет 345–4137 бар, – поэтому серию выбирают по давлению и конструкции, а не по типу присоединения.
|
Серия клапана |
Рабочее давление |
Конструкция, особенности |
Типичное применение |
|
NG / NGH |
До 345 бар |
Монолитный кованый корпус; резьба шпинделя в зоне рабочей среды – оптимально для вязких сред |
КИПиА, технологические линии, вязкие и газовые среды |
|
NU / NUH |
NU – до 414 бар; NUH – до 690 бар |
Монолитный кованый корпус; разъемная крышка снимается без демонтажа клапана из трубопровода |
Регулирование потока, приборные системы |
|
NY |
По исполнению |
Наружный шпиндель с хомутом крышки; положение шпинделя позволяет визуально определить состояние клапана |
Объекты с требованием визуального контроля положения клапана |
|
10N–30N |
До 2068 бар |
Корпус из прутковой заготовки; невращающийся шпиндель; уплотнение седла металл-металл |
Нефтегазовая отрасль, химические производства, газовые системы ВД |
|
60N |
До 4137 бар |
Корпус из прутковой заготовки; уплотнение седла металл-металл; корпус 316 SS, нижний шток S17400 |
Испытательные стенды, гидравлика сверхвысокого давления, HPLC |
|
DQ / DQX, DP / DPX |
По исполнению |
Мембранная конструкция; среда изолирована от механизма привода; DQX / DPX – со сменным седлом; DP / DPX – пневматический привод |
Полупроводниковая промышленность, высокочистые и агрессивные среды |
|
SW Series |
По исполнению |
Сильфонное уплотнение штока; минимизирует выбросы рабочей среды в атмосферу |
Токсичные, дорогостоящие и высокочистые среды |
Обратные клапаны серий 10C–60C – с
уплотнением O-ring, рабочее давление до 4137 бар. Серия ALD – мембранные клапаны для атомно-слоевого осаждения в полупроводниковой промышленности.
Шаровые краны FITOK

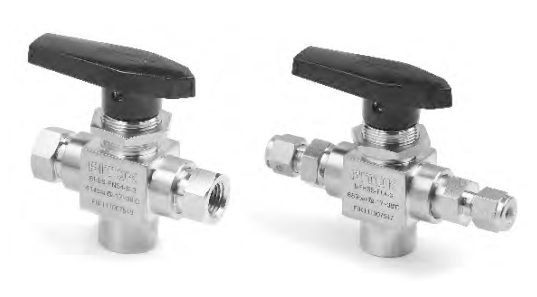

Линейка шаровых кранов FITOK включает исполнения для давления 69–1379 бар. Конструкция кранов и рабочее давление внутри одной серии кардинально отличаются, поэтому выбор серии по типу присоединения без учета давления недопустим.
|
Серия крана |
Рабочее давление |
Конструкция, особенности |
Типичное применение |
|
BG |
До 69 бар |
Трехсоставной корпус, плавающий шар, полный проход, высокий коэффициент расхода Cv |
Коллекторы, пневматические линии, системы низкого давления |
|
BH |
До 207 бар |
Трехсоставной корпус точного литья, пружинное седло компенсирует износ и перепады давления |
Технологические линии среднего давления |
|
BV |
До 414 бар |
Встроенное седло, плавающий шар, низкий рабочий момент, компактные размеры |
Технологические процессы, жидкостные и газовые системы |
|
BP |
До 690 бар |
Корпус из прутковой заготовки, встроенное седло, полный проход, высокая пропускная способность |
КИПиА, гидравлические и газовые системы |
|
BF / BFH |
BF – до 414 бар; BFH – до 690 бар |
Шар на цапфах; цапфенное крепление снижает рабочий момент и обеспечивает устойчивость к перепадам давления |
Системы высокого давления, ответственные технологические линии |
|
BU |
До 414 бар |
Серия для систем альтернативного топлива, сертификация ECE R110, уплотнения устойчивы к водородному охрупчиванию |
Водородная инфраструктура, газомоторное оборудование (CNG) |
|
BGP / BHP / BRP |
До 138 бар |
Обезжиренное исполнение, шероховатость внутренних поверхностей Ra ≤ 0,6 мкм, деграссированные уплотнения |
Полупроводниковая промышленность, CDA, специальные и высокочистые газы |
|
10B / 15B / 20B |
До 1379 бар |
Седла из PEEK, 2- и 3-ходовые исполнения, конусно-резьбовые соединения |
Испытательные стенды, гидравлические системы ВД, технологические установки |
Напишите, кран FITOK какой серии вам требуется, или укажите рабочие условия – наши технические специалисты поберут исполнение под конкретное давление и рабочую среду.
Коллекторы, фильтры, шланги и другие продукты FITOK
Помимо основных категорий, FITOK выпускает компоненты для комплектной поставки приборных и технологических систем – от коллекторов и фильтров до регуляторов давления и инструмента для монтажа.
Коллекторы FITOK. Блок-и-блид клапаны серий DBB, 15BN/20BN, 15DBB, 20DBN – двойная блокировка и продувка для КИПиА. Воздушные коллекторы AH и распределительные блоки CM – для газораспределительных стоек. Система переключения потоков SSM – для многопоточных аналитических установок.
Фильтры FITOK. Серия

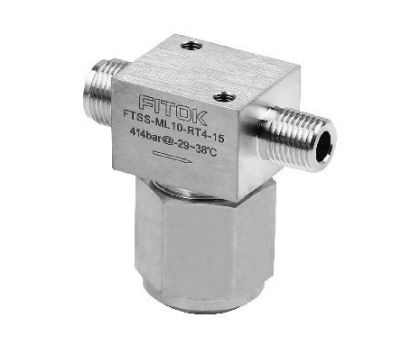

FT – тройниковые фильтры до 414 бар, от –28 °C до 482 °C, корпус 316/316L, пористость 0,5–450 мкм, ECE R110 для CNG/NGV. Высоконапорные серии 10FC/60FC и 10FD/60FD – от 690 до 4137 бар. Серия FP – сверхчистые для полупроводников. Элемент фильтрующий Fitok SSE SN4-7 – сменный спеченный элемент 7 мкм под 1/4 дюйма для корпусов FT; «SSE» – обозначение сменного элемента, а не серии фильтров.
Шланги и быстроразъемные соединения FITOK. Металлические гибкие шланги MH/MM/MX – нержавеющая сталь, до 413 бар, от –200 °C до 426 °C. Шланги с фторполимерным сердечником PS – до 207 бар, от –53 °C до 204 °C. Шланги высокого давления HHP. Быстроразъемные соединения: QC (общего применения), QTM (PTFE-уплотнение), HQB/HQS (среднее давление).
Регуляторы давления FITOK. Диафрагменные серии RDGC/RTGC общего назначения, RDGH/RDGN для высокого расхода, RDCC/RTCC компактные, RDDC двухступенчатые, RDVC с паровым обогревом. Поршневые регуляторы прямого действия: RPGC, RPGN, RPCC, RPGX. Регуляторы противодавления: BDGC (диафрагменный), BPGC и BPGX (поршневые). Манометр FITOK доступен в составе регуляторных узлов.
Интегрированные системы FITOK. Готовые модульные панели для отбора проб, газового контроля и полупроводниковых установок собираются из верифицированных компонентов под ТЗ заказчика..
Инструменты FITOK. Труборезы, инструменты для снятия фасок, гидравлические пресеттеры ферул для серии 6D, калибровочные шланги QH/HQH и адаптеры QT/HQT.
FITOK как аналог Swagelok: таблица соответствий
Продукция FITOK не используется для замены отдельных компонентов Swagelok –применяется как системная альтернатива Swagelok, когда проектная документация содержит формулировку «или эквивалент». Компоненты не стоит Использовать для замены отдельных компонентов Swagelok – она корректна только на уровне узла целиком «трубка + фитинг + клапан + регулятор одного бренда». Нельзя смешивать ферулы, гайки и корпуса разных производителей: внешнее сходство не гарантирует одинаковую геометрию уплотнения, усилие обжатия и ресурс соединения.
|
Компонент Swagelok |
Серия FITOK |
На что обратить внимание при замене |
|
Обжимные фитинги (стандарт) |
6D Series |
ОД трубки, стенка, HRB ≤ 80, полный отжиг, запрет на смешение ферул |
|
Обжимные фитинги до 1379 бар |
20D Series |
Совместимость с трубкой T20D, серии 6D и 20D несовместимы между собой |
|
VCR (металлическая прокладка) |
FR Series |
Тип прокладки, диаметр порта |
|
VCO (O-ring уплотнение) |
FO Series |
Тип уплотнения |
|
Конусно-резьбовые ВД |
60H Series |
Угол конуса, резьба, давление |
|
Игольчатые клапаны КИПиА |
NG (до 345 бар) / NU (до 690 бар) |
Давление, конструкция крышки, Cv |
|
Шаровые краны КИПиА |
BP / BF/BFH (до 690 бар) |
Давление, присоединение, Cv |
|
Фильтры приборные |
FT Series + элемент SSE |
Пористость, давление, тип присоединения |
|
Трубки приборные 316/316L |
Трубки 316/316L, ASTM A269 |
ОД, стенка, твердость ≤ HRB 80 |
При подборе аналога мы проверяем:
-
допускает ли документация смену производителя;
-
совпадение и совместимость по рабочим условиям;
-
необходимость NACE-исполнения или кислородной очистки;
-
наличие сертификата EN 10204 тип 3.1 на материал.
Подбор и доставка изделий из каталога FITOK
ЕМК поставляет продукцию FITOK для КИПиА, аналитических систем, газовых панелей, водородных, химических и нефтегазовых проектов. Для заказа доступны трубки 316/316L, фитинги, клапаны, краны, фильтры, регуляторы с быстрой доставкой напрямую с завода-изготовителя.
Узнайте цену и сроки поставки – закажите звонок или напишите нам.
