Размеры фитингов со стыковой сваркой (отводы, переходник, тройник)
Размеры фитингов приварных встык по ASME B16.9

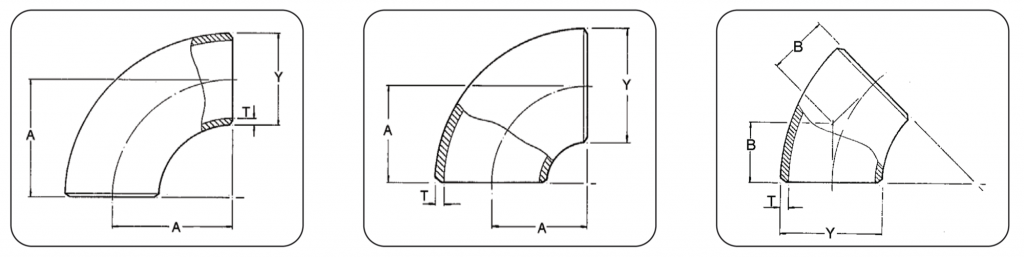

Отводы 45°/90 ° приварные встык
Размеры и вес отводов 45/90 градусов приварных встык с коротким (SR) и длинным (LR) радиусом (NPS от 1/2 до 24, толщина стенки (schedule) STD / XS) - ASME B16.9.
| Номинальный размер отвода трубы |
Наружный диаметр отвода трубы, Y |
Толщина стенки T (schedule отвода трубы) |
Отвод 45° LR , расстояние от центральной точки до плоскости торца, B |
Вес отвода 45° LR |
Отвод 90 ° LR , расстояние от центральной точки до плоскости торца, A |
Вес отвода 90° LR |
Отвод 90 ° SR , расстояние от центральной точки до плоскости торца, A |
Вес отвода 90° SR |
||
|
мм |
дюйм |
мм |
мм |
schedule |
мм |
кг |
мм |
кг |
мм |
кг |
| 15 | 1/2" | 21,3 | 2,78 | STD | 15,9 | 0,04 | 38,1 | 0,08 | - | - |
| 3,73 | XS | 15,9 | 0,05 | 38,1 | 0,10 | - | - | |||
| 20 | 3/4" | 26,7 | 2,87 | STD | 11,1 | 0,04 | 28,6 | 0,08 | - | - |
| 3,91 | XS | 11,1 | 0,05 | 28,6 | 0,11 | - | - | |||
| 25 | 1" | 33,4 | 3,38 | STD | 22,2 | 0,09 | 38,1 | 0,15 | +25,4 | 0,11 |
| 4,55 | XS | 22,2 | 0,11 | 38,1 | 0,19 | +25,4 | 0,14 | |||
| 32 | 11/4" | 42,2 | 3,56 | STD | +25,4 | 0,14 | 47,6 | 0,28 | 31,75 | 0,18 |
| 4,85 | XS | +25,4 | 0,2 | 47,6 | 0,39 | 31,75 | 0,24 | |||
| 40 | 11/2" | 48,3 | 3,68 | STD | 28,6 | 0,2 | 57,1 | 0,4 | 38,1 | 0,26 |
| 5,08 | XS | 28,6 | 0,25 | 57,1 | 0,5 | 38,1 | 0,35 | |||
| 50 | 2" | 60,3 | 3,91 | STD | 34,9 | 0,36 | 76,2 | 0,72 | 50,8 | 0,5 |
| 5,54 | XS | 34,9 | 0,5 | 76,2 | 1,0 | 50,8 | 0,68 | |||
| 65 | 21/2" | 73,0 | 5,16 | STD | 44,4 | 0,73 | 95,2 | 1,46 | 63,5 | 0,95 |
| 7,01 | XS | 44,4 | 0,91 | 95,2 | 1,82 | 63,5 | 1,27 | |||
| 80 | 3" | 88,9 | 5,49 | STD | 50,8 | 1,1 | 114,3 | 2,18 | 76,2 | 1,45 |
| 7,62 | XS | 50,8 | 1,45 | 114,3 | 2,86 | 76,2 | 1,95 | |||
| 100 | 4" | 114,3 | 6,02 | STD | 63,5 | 2,1 | 152,4 | 4,2 | 101,6 | 2,8 |
| 8,56 | XS | 63,5 | 2,9 | 152,4 | 5,7 | 101,6 | 3,9 | |||
| 125 | 5" | 141,3 | 6,65 | STD | 79,4 | 3,4 | 190,0 | 6,8 | 127,0 | 4,8 |
| 9,5 | XS | 79,4 | 5,0 | 190,0 | 10,0 | 127,0 | 6,5 | |||
| 150 | 6' | 168,3 | 7,11 | STD | 95,2 | 5,1 | 229,0 | 10,1 | 152,4 | 6,8 |
| 10,97 | XS | 95,2 | 7,7 | 229,0 | 15,3 | 152,4 | 10,2 | |||
| 200 | 8" | 219,1 | 8,18 | STD | 127,0 | 10,2 | 305,0 | 20,4 | 203,0 | 13,6 |
| 12,7 | XS | 127,0 | 15,5 | 305,0 | 30,9 | 203,0 | 20,9 | |||
| 250 | 10" | 273,9 | 9,27 | STD | 159,0 | 18,1 | 381,0 | 36,1 | 254,0 | 24,1 |
| 12,7 | XS | 159,0 | 24,4 | 381,0 | 48,8 | 254,0 | 32,5 | |||
| 300 | 12" | 323,9 | 9,52 | STD | 190,0 | 26,6 | 457,0 | 53,1 | 305,0 | 35,4 |
| 12,7 | XS | 190,0 | 35,0 | 457,0 | 70,0 | 305,0 | 46,7 | |||
| 350 | 14" | 355,6 | 9,52 | STD | 222,0 | 34,1 | 533,0 | 68,1 | 356,0 | 45,4 |
| 12,7 | XS | 222,0 | 45,0 | 533,0 | 90,0 | 356,0 | 60,0 | |||
| 400 | 16" | 406,4 | 9,52 | STD | 254,0 | 45,0 | 610,0 | 89,3 | 406,0 | 59,5 |
| 12,7 | XS | 254,0 | 59,0 | 610,0 | 118,0 | 406,0 | 78,7 | |||
| 450 | 18" | 457,0 | 9,52 | STD | 286,0 | 56,5 | 686,0 | 113,0 | 457,0 | 75,6 |
| 12,7 | XS | 286,0 | 75,0 | 686,0 | 150,0 | 457,0 | 100,0 | |||
| 500 | 20" | 508,0 | 9,52 | STD | 318,0 | 85,0 | 762,0 | 140,0 | 508,0 | 93,5 |
| 12,7 | XS | 318,0 | 112,5 | 762,0 | 186,0 | 508,0 | 124,0 | |||
| 600 | 24" | 610,00 | 9,52 | STD | 381,0 | 101,5 | 914,0 | 203,0 | 610,0 | 135,0 |
| 12,7 | XS | 381,0 | 134,5 | 914,0 | 269,0 | 610,0 | 179,0 | |||
Заглушки (крышки) и тройники приварные встык
Размеры и вес тройника и заглушки приварной встык (NPS 1/2 - 24, толщина стенки (schedule) STD / XS) - ASME B16.9
|
Номинальный размер тройника и заглушки приварных встык |
Наружный диаметр тройника и заглушки для трубы, Y |
Толщина стенки тройника и заглушки для трубы, T |
Размер тройника приварного встык (C и M) |
Вес тройника приварного встык |
Длина заглушки приварной встык |
Вес заглушки приварной встык |
||
|
мм |
дюйм |
мм |
мм |
sch |
мм |
кг |
мм |
кг |
| 15 | 1/2" | 21,3 | 2,78 | STD | +25,4 | 0,58 |
|
|
| 3,73 | XS | +25,4 | 0,21 |
|
|
|||
| 20 | 3/4" | 26,7 | 2,87 | STD | 28,6 | 0,21 |
|
|
| 3,91 | XS | 28,6 | 0,27 |
|
|
|||
| 25 | 1" | 33,4 | 3,38 | STD | 38,1 | 0,34 | 38,1 | 0,1 |
| 4,55 | XS | 38,1 | 0,43 | 38,1 | 0,14 | |||
| 32 | 11/4" | 42,2 | 3,56 | STD | 47,6 | 0,64 | 38,1 | 0,14 |
| 4,85 | XS | 47,6 | 0,75 | 38,1 | 0,18 | |||
| 40 | 11/2" | 48,3 | 3,68 | STD | 57,1 | 0,95 | 38,1 | 0,18 |
| 5,08 | XS | 57,1 | 1,13 | 38,1 | 0,23 | |||
| 50 | 2" | 60,3 | 3,91 | STD | 63,5 | 1,45 | 38,1 | 0,27 |
| 5,54 | XS | 63,5 | 1,72 | 38,1 | 0,31 | |||
| 65 | 21/2" | 73,0 | 5,16 | STD | 76,2 | 2,45 | 38,1 | 0,41 |
| 7,01 | XS | 76,2 | 2,95 | 38,1 | 0,45 | |||
| 80 | 3" | 88,9 | 5,49 | STD | 85,7 | 3,45 | 50,8 | 0,64 |
| 7,62 | XS | 85,7 | 4,3 | 50,8 | 0,82 | |||
| 100 | 4" | 114,3 | 6,02 | STD | 105,0 | 5,7 | 63,5 | 1,13 |
| 8,56 | XS | 105,0 | 7,3 | 63,5 | 1,54 | |||
| 125 | 5" | 141,3 | 6,65 | STD | 124,0 | 9,1 | 76,2 | 1,91 |
| 9,5 | XS | 124,0 | 11,8 | 76,2 | 2,59 | |||
| 150 | 6' | 168,3 | 7,11 | STD | 143,0 | 13,6 | 88,9 | 2,95 |
| 10,97 | XS | 143,0 | 19,0 | 88,9 | 4,1 | |||
| 200 | 8" | 219,1 | 8,18 | STD | 178,0 | 25 | 101,6 | 5,0 |
| 12,7 | XS | 178,0 | 33,5 | 101,6 | 7,3 | |||
| 250 | 10" | 273,9 | 9,27 | STD | 216,0 | 41,0 | 127,0 | 9,1 |
| 12,7 | XS | 216,0 | 54,0 | 127,0 | 12,0 | |||
| 300 | 12" | 323,9 | 9,52 | STD | 254,0 | 57,0 | 152,4 | 13,6 |
| 12,7 | XS | 254,0 | 77,0 | 152,4 | 17,0 | |||
| 350 | 14" | 355,6 | 9,52 | STD | 279,0 | 73,0 | 165,1 | 15,9 |
| 12,7 | XS | 279,0 | 93,0 | 165,1 | 21,0 | |||
| 400 | 16" | 406,4 | 9,52 | STD | 305,0 | 91,0 | 178,8 | 20,0 |
| 12,7 | XS | 305,0 | 120,0 | 178,8 | 26,0 | |||
| 450 | 18" | 457,0 | 9,52 | STD | 343,0 | 127,0 | 203,2 | 26,0 |
| 12,7 | XS | 343,0 | 165,0 | 203,2 | 34,0 | |||
| 500 | 20" | 508,0 | 9,52 | STD | 381,0 | 227,0 | 228,6 | 33,0 |
| 12,7 | XS | 381,0 | 270,0 | 228,6 | 43,0 | |||
| 600 | 24" | 610,00 | 9,52 | STD | 432,0 | 345,0 | 266,7 | 46,0 |
| 12,7 | XS | 432,0 | 430,0 | 266,7 | 61,0 | |||

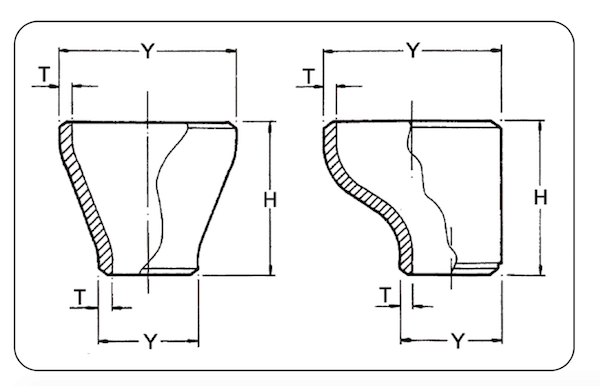

Концентрические / эксцентрические трубные переходники
Размеры и вес концентрических и эксцентрических переходников приварных встык (NPS от 1/2 до 24, толщина стенки (schedule) STD / XS) - ASME B16.9
|
Номинальный размер переходника приварного встык |
Длина трубного переходника приварного встык, H |
Размер (schedule) трубного переходника, T |
Вес трубного переходника |
|
|
мм |
дюйм |
мм |
кг |
|
| 20x15 | 3/4"x1/2" | 38,1 | STD | 0,07 |
| XS | 0,1 | |||
| 25x15 | 1"x1/2" | 50,8 | STD | 0,14 |
| XS | 0,18 | |||
| 25x20 | 1"x3/4" | 50,8 | STD | 0,14 |
| XS | 0,18 | |||
| 32x15 | 11/4"x1/2" | 50,8 | STD | 0,18 |
| XS | 0,23 | |||
| 32x20 | 11/4"x3/4" | 50,8 | STD | 0,18 |
| XS | 0,23 | |||
| 32x25 | 11/4"x1" | 50,8 | STD | 0,18 |
| XS | 0,23 | |||
| 40x15 | 11/2"x1/2" | 63,5 | STD | 0,27 |
| XS | 0,32 | |||
| 40x20 | 11/2"x3/4" | 63,5 | STD | 0,27 |
| XS | 0,32 | |||
| 40x25 | 11/2"x1" | 63,5 | STD | 0,27 |
| XS | 0,32 | |||
| 40x32 | 11/2"x11/4" | 63,5 | STD | 0,27 |
| XS | 0,32 | |||
| 50x15 | 2"x1/2" | 76,2 | STD | 0,41 |
| XS | 0,54 | |||
| 50x20 | 2"x3/4" | 76,2 | STD | 0,41 |
| XS | 0,54 | |||
| 50x25 | 2"x1" | 76,2 | STD | 0,41 |
| XS | 0,54 | |||
| 50x32 | 2"x11/4" | 76,2 | STD | 0,41 |
| XS | 0,54 | |||
| 50x40 | 2"x11/2" | 76,2 | STD | 0,41 |
| XS | 0,54 | |||
| 65x25 | 21/2"x1" | 88,9 | STD | 0,68 |
| XS | 0,91 | |||
| 65x32 | 21/2"x11/4" | 88,9 | STD | 0,68 |
| XS | 0,91 | |||
| 65x40 | 21/2"x11/2" | 88,9 | STD | 0,68 |
| XS | 0,91 | |||
| 65x50 | 21/2"x2" | 88,9 | STD | 0,68 |
| XS | 0,91 | |||
| 80x40 | 3"x11/2" | 88,9 | STD | 0,77 |
| XS | 1,09 | |||
| 80x50 | 3"x2" | 88,9 | STD | 0,91 |
| XS | 1,22 | |||
| 80x65 | 3"x21/2" | 88,9 | STD | 0,91 |
| XS | 1,27 | |||
| 100x40 | 4"x11/2" | 101,6 | STD | 1,36 |
| XS | 1,91 | |||
| 100x50 | 4"x2" | 101,6 | STD | 1,40 |
| XS | 1,95 | |||
| 100x65 | 4"x21/2" | 101,6 | STD | 1,45 |
| XS | 2,04 | |||
| 100x80 | 4"x3" | 101,6 | STD | 1,59 |
| XS | 2,08 | |||
| 125x80 | 5"x3" | 127,0 | STD | 2,5 |
| XS | 3,4 | |||
| 125x100 | 5"x4" | 127,0 | STD | 2,7 |
| XS | 3,8 | |||
| 150x50 | 6"x2" | 140,0 | STD | 3,4 |
| XS | 4,3 | |||
| 150x65 | 6"x21/2" | 140,0 | STD | 3,4 |
| XS | 4,5 | |||
| 150x80 | 6"x3" | 140,0 | STD | 3,6 |
| XS | 4,8 | |||
| 150x100 | 6"x4" | 140,0 | STD | 3,7 |
| XS | 5,2 | |||
| 150x125 | 6"x5" | 140,0 | STD | 3,9 |
| XS | 5,4 | |||
| 200x80 | 8"x3" | 152,4 | STD | 4,5 |
| XS | 7,2 | |||
| 200x100 | 8"x4" | 152,4 | STD | 5,0 |
| XS | 7,7 | |||
| 200x125 | 8"x5" | 152,4 | STD | 5,4 |
| XS | 8,2 | |||
| 200x150 | 8"x6" | 152,4 | STD | 5,9 |
| XS | 8,6 | |||
| 250x100 | 10"x4" | 178,0 | STD | 9,1 |
| XS | 11,8 | |||
| 250x125 | 10"x5" | 178,0 | STD | 9,5 |
| XS | 13,6 | |||
| 250x150 | 10"x6" | 178,0 | STD | 9,5 |
| XS | 13,6 | |||
| 250x200 | 10"x8" | 178,0 | STD | 10,0 |
| XS | 14,0 | |||
| 300x150 | 12"x6" | 203,0 | STD | 14,1 |
| XS | 18,1 | |||
| 300x200 | 12"x8" | 203,0 | STD | 14,5 |
| XS | 19,1 | |||
| 300x250 | 12"x10" | 203,0 | STD | 15,4 |
| XS | 20,0 | |||
| 350x200 | 14"x8" | 330,0 | STD | 26,3 |
| XS | 34,9 | |||
| 350x250 | 14"x10" | 330,0 | STD | 27,2 |
| XS | 36,3 | |||
| 350x300 | 14"x12" | 330,0 | STD | 28,6 |
| XS | 37,6 | |||
| 400x200 | 16"x8" | 356,0 | STD | 31,8 |
| XS | 42,6 | |||
| 400x250 | 16"x10" | 356,0 | STD | 33,1 |
| XS | 43,5 | |||
| 400x300 | 16"x12" | 356,0 | STD | 34,5 |
| XS | 45,4 | |||
| 400x350 | 16"x14" | 356,0 | STD | 35,4 |
| XS | 46,3 | |||
| 450x250 | 18"x10" | 381,0 | STD | 38,0 |
| XS | 52,1 | |||
| 450x300 | 18"x12" | 381,0 | STD | 39,0 |
| XS | 53,5 | |||
| 450x350 | 18"x14" | 381,0 | STD | 40,0 |
| XS | 54,9 | |||
| 450x400 | 18"x16" | 381,0 | STD | 40,8 |
| XS | 53,5 | |||
| 500x250 | 20"x10" | 508,0 | STD | 53,0 |
| XS | 79,9 | |||
| 500x300 | 20"x12" | 508,0 | STD | 54,4 |
| XS | 82,0 | |||
| 500x350 | 20"x14" | 508,0 | STD | 57,6 |
| XS | 80,2 | |||
| 500x400 | 20"x16" | 508,0 | STD | 58,9 |
| XS | 82,0 | |||
| 500x450 | 20"x18" | 508,0 | STD | 61,7 |
| XS | 82,0 | |||
| 600x300 | 24"x12" | 508,0 | STD | 63,5 |
| XS | 84,4 | |||
| 600x350 | 24"x14" | 508,0 | STD | 65,3 |
| XS | 86,8 | |||
| 600x400 | 24"x16" | 508,0 | STD | 68,0 |
| XS | 90,4 | |||
| 600x450 | 24"x18" | 508,0 | STD | 72,6 |
| XS | 96,5 | |||
| 600x500 | 24"x20" | 508,0 | STD | 77,1 |
| XS | 102,5 | |||
Допустимые отклонения фитингов со стыковой сваркой
|
Отклонения фитингов приварных встык по ASME B16.9 (отвод, заглушка, тройник, переходник) |
Отвод и тройник 90° и 45° |
Трубный переходник и свободная втулка |
Заглушка трубы |
|||
|
Размеры фитингов приварных встык (NPS) |
Внешний диаметр |
Внутренний диаметр |
Толщина стенки T |
Размер от центра до края, A B C |
Длина общая, H |
Длина общая, F |
| от 1/2 до 2-1/2 | +0,06 | Не менее 87,5% от номинальной толщины | +/-0,06 | +/-0,06 | +/-0,12 | |
| -0,03 | ||||||
| от 3 до 3-1/2 | +/-0,06 | +/-0,06 | +/-0,06 | +/-0,06 | +/-0,12 | |
| 4 | +/-0,06 | +/-0,06 |
+/-0,06 |
+/-0,06 | +/-0,12 | |
| от 5 до 8 | +/-0,06 | +/-0,06 | +/-0,06 | +/-0,06 | +/-0,25 | |
| от 10 до 18 | +0,16 | +/-0,12 | +/-0,09 | +/-0,09 | +/-0,25 | |
| -0,12 | ||||||
| от 20 до 24 | +0,25 | +/-0,19 | +/-0,09 | +/-0,09 | +/-0,25 | |
| -0,19 | ||||||
| от 26 до 30 | +0,25 | +/-0,19 | +/-0,12 | +/-0,19 | +/-0,38 | |
| -0,19 | ||||||
| от 32 до 48 | +0,25 | +/-0,19 | +/-0,19 | +/-0,19 | +/-0,38 | |
| -0,19 | ||||||
Допустимые отклонения на стыковую сварную арматуру (в дюймах) в соответствии с ASME / ANSI B16.9. для всех фитингов из углеродистого сплава, кроме отводов с коротким радиусом (ASME / ANSI B16.28).
