Клапаны Swagelok: серии, характеристики, рабочие условия
Клапаны Swagelok – запорная, регулирующая и защитная арматура для систем КИПиА, аналитических линий, водородных установок, вакуумных и высокочистых систем, технологических трубопроводов с повышенными требованиями к герметичности, стойкости к вибрации и чистоте среды.
Главное отличие клапанов Swagelok от большинства общепромышленных серий – специализация под конкретные режимы эксплуатации: вакуум, высокочистые среды, водород, H₂S, циклические нагрузки, высокое давление.
Обзор клапанов Swagelok

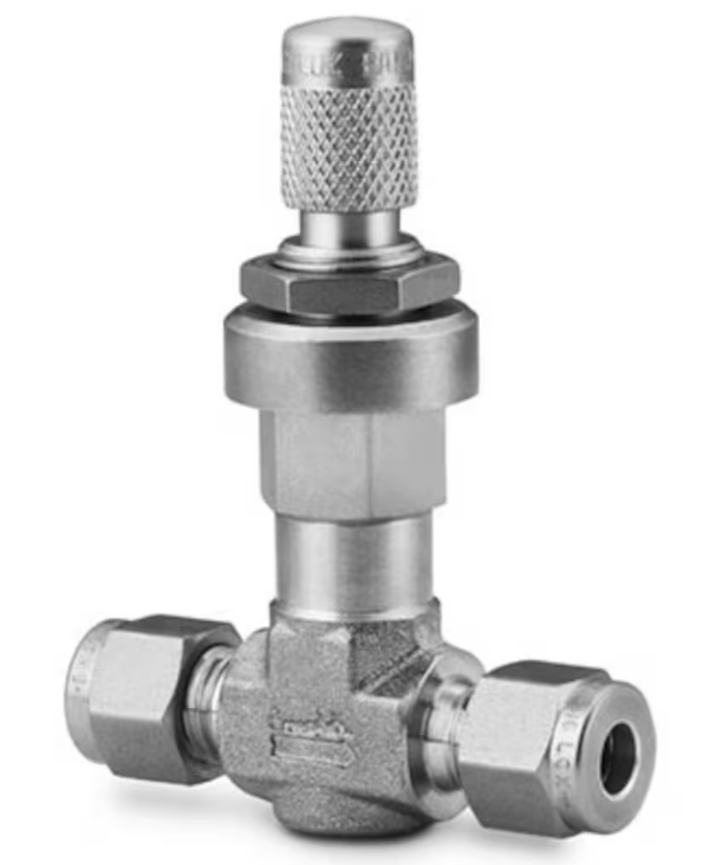

Игольчатые клапаны Swagelok SS 316: невращающийся шток и заменяемые наконечники
Игольчатые клапаны Swagelok имеют увеличенный ресурс уплотнения при частом срабатывании и точное регулирование малых расходов. Ключевое конструктивное решение – невращающийся шток: наконечник движется только поступательно, не истирая седло. Сменные наконечники из нержавеющей стали, PEEK и специальных материалов позволяют подобрать исполнение под температуру, герметичность и ресурс в конкретной среде.
|
Серия |
Давление, бар |
Температура |
Ключевая особенность |
|
D |
до 206 |
до 232°C (PEEK) |
заменяемые наконечники штока, заднее уплотнение |
|
N / HN |
до 689 (HN) |
до 648°C (Grafoil) |
крышка для тяжелых условий эксплуатации, исполнения для высоких температур и давления |
|
O, 1, 18, 20, 26 |
до 413 |
до 315°C (PEEK) |
крышка выполнена зацело с корпусом, сниженный риск внешней утечки, компактное исполнение |
|
GU |
до 413 |
до 343°C (графит) |
резьба штока изолирована от среды, соответствие NACE MR0175 |
|
S, M, L, 31 |
до 413 (31) |
до 232°C |
тонкая регулировка расхода, Cv от 0,004, серия 31 «металл-металл» с повышенной герметичностью |
Если в спецификации стоит клапан Swagelok серии N или HN, уточните исполнение по материалу корпуса и уплотнению штока: от этого зависит допустимая температура и совместимость со средой.
Сильфонные клапаны Swagelok: нулевые утечки в водороде, токсичных и чистых средах
Сильфонные клапаны Swagelok применяются там, где сальниковое уплотнение создает неприемлемый риск: водород, токсичные и канцерогенные среды, кислород, вакуум. Прецизионный металлический сильфон полностью изолирует рабочую среду от атмосферы в отличие от сальниковых клапанов, где утечка через шток возможна при износе набивки.
|
Серия |
Давление, бар |
Температура |
Ключевая особенность |
|
H / HK |
до 68,9 |
от –62°C до 315°C |
сильфон из стали 321, невращающийся шток, серия HK – с пневматическим приводом |
|
BN |
до 34,4 |
до 93°C |
компактная конструкция для высокочистых систем, поворот привода на 360° |
|
U |
до 172 |
до 648°C |
двойная защита штока: металлический сильфон и резервное верхнее уплотнение |
Клапан Swagelok серии U двухуровневую защиту штока: металлический сильфон и резервное верхнее уплотнение. Применяется в атомной промышленности и на объектах с токсичными средами.
Укажите коды требуемых клапанов Swagelok BN, U, H и получите подробное коммерческое предложение.

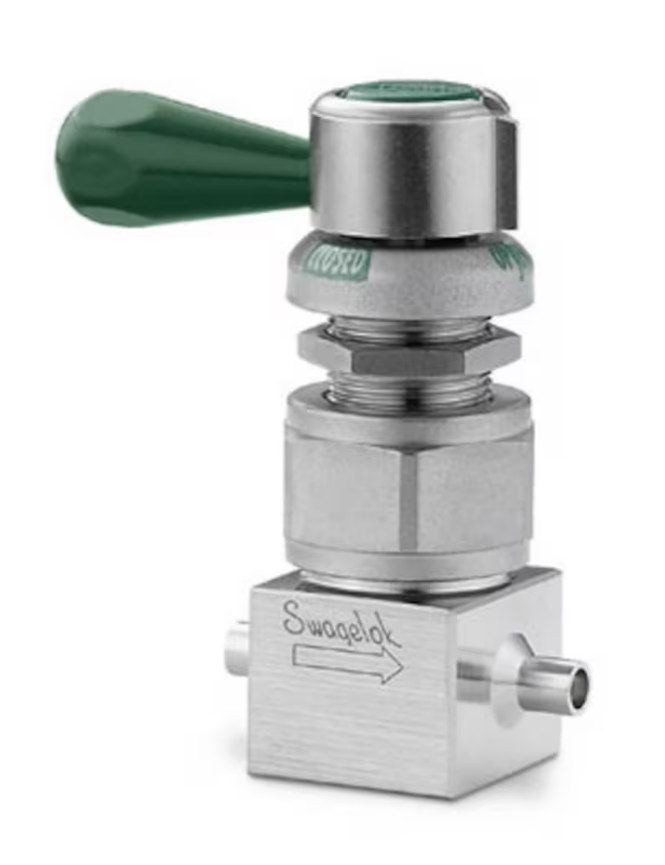

Мембранные клапаны Swagelok для UHP и ALD: беспружинная серия DP и клапаны высокого давления
Мембранные клапаны Swagelok отличаются от аналогов прежде всего серией DP: беспружинная конструкция с корпусом из 316L VIM-VAR устраняет застойные зоны и снижает риск загрязнения среды. В одной серии – модели низкого и высокого давления, что упрощает стандартизацию узлов в UHP-системах и ALD-установках.
|
Серия |
Давление |
Температура |
Ключевая особенность |
|
DP |
до 210 бар (HP) / до 17,2 бар (LP) |
от –23°C до 65°C |
беспружинная конструкция, корпуса 316L VIM-VAR, минимизация застойных зон и снижение генерации частиц |
|
DL |
до 241 бар |
от –73°C до 121°C |
закрытие в четверть оборота, компактная конструкция для высокочистых систем |
|
DS |
до 241 бар |
от –73°C до 121°C |
увеличенный коэффициент Cv (0,30) для интенсивного расхода |
|
LD |
до 20,6 бар |
от –28°C до 148° |
трехмембранная конструкция, уплотнение «металл-металл», компактные UHP-системы |
Обратные и перепускные клапаны Swagelok: защита системы от обратного потока и превышения давления
Обратные клапаны Swagelok отличает от большинства стандартных исполнений регулируемое давление открытия в сериях CP и CPA – это возможность точно настроить порог срабатывания под динамику конкретной системы без замены клапана. Для высокочистых и вакуумных систем применяется цельносварная серия CW с обработкой поверхности SC-01 и присоединениями VCR. Перепускные клапаны серии R используются для защиты аналитических и технологических линий от превышения давления.
|
Серия |
Давление, бар |
Ключевая особенность |
|
C, CA, CH |
до 413 |
фиксированное давление открытия от 0,03 бар, подпружиненный золотник для предотвращения обратного потока |
|
CP, CPA |
до 413 |
регулируемое давление открытия 0,21–41,4 бар без замены клапана |
|
CW |
— |
цельносварная конструкция для UHP-систем, поверхности SC-01, соединения VCR |
|
50 |
до 413 |
подъемный золотник, без пружин и эластомеров, до 482°C |
|
R |
0,7–413 |
перепускной, четырехкомпонентное уплотнение, опломбирование |
|
XS |
до 413 |
регулятор избыточного расхода, автоматическое перекрытие потока при разрушении выходной линии |
Важно: клапаны серии R не являются предохранительными устройствами по ASME и не применяются на котлах и сосудах под давлением.
Заказать клапаны Swagelok и сертифицированные аналоги
ЕМК комплексно поставляет трубки, фитинги, запорно-регулирующую арматуру Swagelok с доставкой по СНГ. Мы предлагаем клапаны и краны из каталога Swagelok и совместимые аналоги с учетом требований NACE, UHP и сертификатов EN 10204 3.1/3.2.
Укажите код изделия – мы рассчитаем стоимость и точные сроки поставки в ваш регион.
