Фитинги Swagelok: обжимные, VCR, VCO, приварные – размеры, характеристики, рабочие условия

1. Почему фитинги Swagelok выбирают для ответственных объектов

2. Обжимной трубный фитинг

3. Фитинг VCR с торцевым уплотнением с металлической прокладкой

4. Фитинг VCO с кольцевым уплотнением

5. Приварной фитинг

6. Заказать фитинги Swagelok и аналоги

Фитинги Swagelok – соединения для трубок малого диаметра в системах КИПиА и отбора проб, импульсных трубопроводах, водородных установках, вакуумных системах и технологических трубопроводах высокого давления.

Основу линейки составляют двухобжимные трубные фитинги, резьбовые переходники, фитинги VCR, VCO с торцевым уплотнением для сверхчистых сред под давлением, приварные и резьбовые фитинги.

Почему фитинги Swagelok выбирают для ответственных объектов

Главные преимущество перед большинством компрессионных соединений – сохранение герметичности при вибрации, в условиях термоциклирования, после повторной сборки, что делает их надежным решением для применения на НПЗ, химических производствах, морских платформах, газоразделительных установках, водородных линиях и в полупроводниковой промышленности, где микроутечка означает остановку системы или угрозу безопасности.

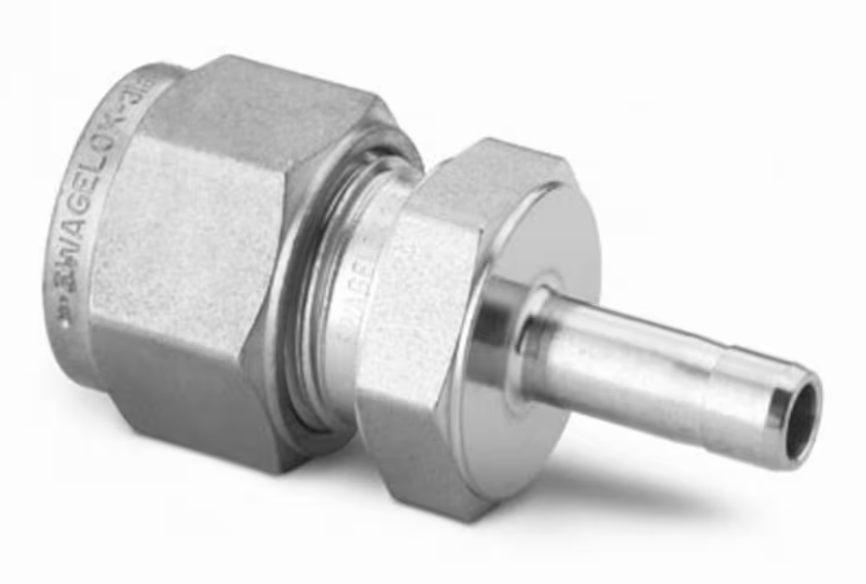

Трубные обжимные фитинги и переходники Swagelok

Это универсальное решение для соединения импульсных линий КИПиА, гидравлических систем, линий отбора проб. Нержавеющие обжимные фитинги и переходники размеров от 1/16 до 2 дюймов (2–50 мм) рассчитаны на давление: до 130 бар (стандартная серия SS), до 1551 бар (серия FK среднего давления), до 4134 бар (высокое давление).

Как работает обжимной фитинг Swagelok?

Двухобжимное соединение состоит из гайки, переднего и заднего обжимных колец (ферул) и корпуса штуцера. При затяжке гайки ферулы деформируются и плотно врезаются в наружную поверхность трубки, формируя «замок», устойчивый к давлению, механическим воздействиям, циклическим изменениям давления и температуры, изгибающей нагрузке. Соединение собирается без сварки, нагрева и специального инструмента. Коэффициент запаса прочности – 4:1.

В нефтегазовой и химической промышленности это решает сразу несколько проблем:

• снижение риска утечки на импульсных линиях и линиях отбора проб;

• стабильная герметичность при вибрации насосов и компрессоров;

• возможность демонтажа без повреждения корпуса;

• сокращение времени сборки;

• совместимость с трубками ASTM A269 / A213 и EN ISO 1127.

Фитинги Swagelok проектируются как часть единой системы «трубка–фитинг–клапан». Для таких соединений критичны наружный диаметр трубки, толщина ее стенки, овальность, твердость материала и качество поверхности. Прямые фитинги Swagelok производятся из прутка, а угольники, тройники и крестовины – из поковок. Внутренние поверхности выполняются без заусенцев, наружные резьбы закрываются защитными колпаками.

Важно: обжимное соединение пригодно для повторного использования, но каждое новое обжатие деформирует трубку в новом месте, поэтому при частом монтаже-демонтаже оптимален фитинг VCO.

ЕМК поставляет обжимные фитинги Swagelok и аналоги с сертификатом EN 10204 тип 3.1 по запросу. Укажите требуемые исполнения и размер фитингов и получите расчет стоимости.

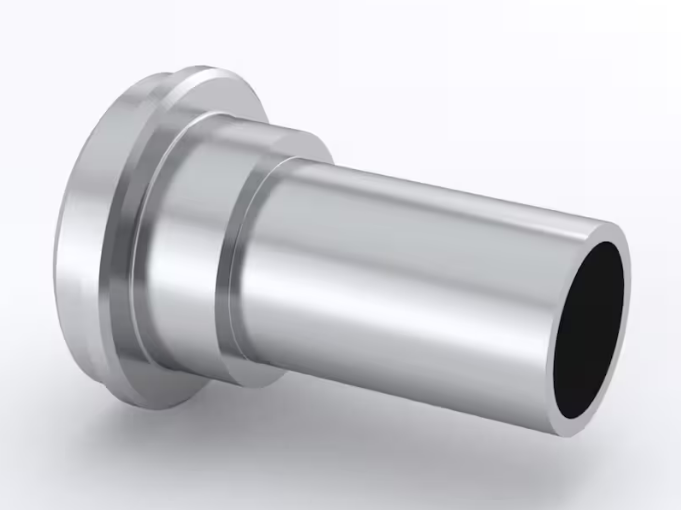

Фитинг с торцевым уплотнением VCR Swagelok с металлической прокладкой

Это компактные соединение «металл-металл» размера от 1/16 до 1 дюйма (6–18 мм) для систем высокой чистоты, работающих под давлением до 689 бар. Герметичность достигается сжатием металлической прокладки (нержавеющая сталь, никель, медь) между двумя полированными торцевыми поверхностями втулок. При каждом разборе соединения прокладка подлежит замене. Фитинг VCR используется в сверхчистых газовых системах, вакуумных установках, аналитических линиях, где недопустим застой рабочей среды в полостях уплотнения.

Фитинг VCO Swagelok с кольцевым уплотнением

Торцевое соединение размера от 1/8 до 1 дюйма с резиновым или фторопластовым уплотнительным кольцом, зафиксированным в корпусе. Уплотнение образуется при контакте гладкой торцевой поверхности втулки с кольцом – без регулировки осевого зазора. Варианты исполнения: муфты, угольники, тройники, заглушки, соединители с NPT, SAE/MS, с обжимным фитингом Swagelok на одном конце.

Фитинг VCO предназначен для линий с частым монтажом-демонтажом приборов, линий периодической очистки, системы с критическим вакуумом. Максимальное давление в зависимости от размер – до 985 бар, рабочая температура ограничивается материалом кольца: FKM – до 204 °C, PTFE – 232 °C, Buna N – 121 °C.

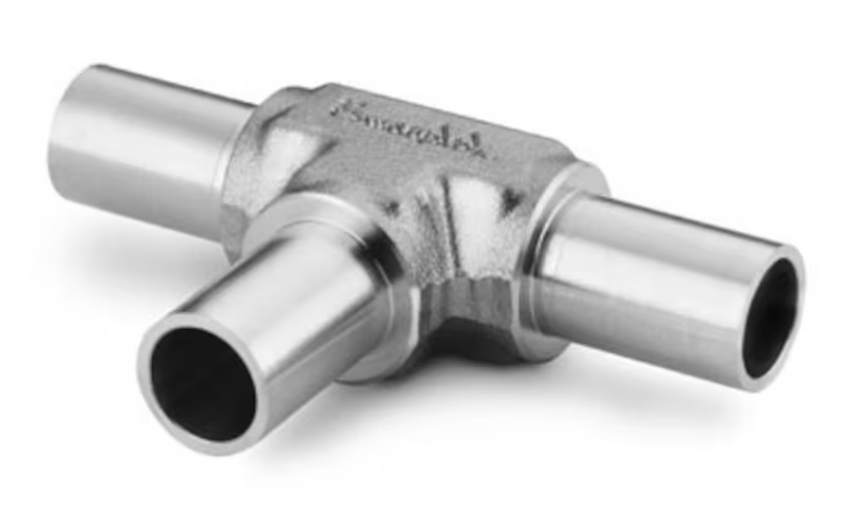

Фитинг приварной Swagelok

Для неразборных соединений в системах высокой чистоты со строгими допусками по геометрии и контролируемым химическим составом. Предназначен для микроэлектроники, фармацевтики, водородных линий, кислородных систем высокого давления, где недопустимы утечки, застои, загрязнение среды. Приварные фитинги Swagelok свариваются вручную и орбитальной автоматической сваркой.

Заказать фитинги Swagelok и сертифицированные аналоги

ЕМК комплексно поставляет трубки, фитинги, запорно-регулирующую арматуру Swagelok с доставкой по СНГ. Мы предлагаем фитиги из каталога Swagelok и совместимые аналоги по выгодным ценам с сертификатом EN 10204 3.1 и подтверждением соответствия ASTM A269 и EN ISO 1127.

Укажите требуемые фитинги и другие изделия Swagelok – мы рассчитаем стоимость и сроки поставки в ваш регион.
