Трубки Swagelok для КИПиА: исполнения, размеры, характеристики, маркировка

1. Типы и назначение трубок Swagelok

2. Подбор трубки Swagelok под фитинг

3. Маркировка трубок Swagelok: как читать код заказа

4. Дюймовые размеры трубок Swagelok

5. Метрические размеры трубок Swagelok

6. Заказать трубки Swagelok и аналоги

Трубки Swagelok – прецизионные трубки из нержавеющей стали и специальных сплавов для систем КИПиА, импульсных линий, аналитических систем и систем отбора проб, газовых панелей и малых технологических обвязок. В отличие от обычного трубного проката при подборе трубок Swagelok критичны не только марка стали и наружный диаметр, но также состояние поверхности, твердость, овальность, толщина стенки и совместимость с обжимными фитингами Swagelok.

Какие трубки Swagelok мы предлагаем

Европейская металлургическая компания поставляет трубы Swagelok и аналоги всех вариантов исполнений и типоразмеров.

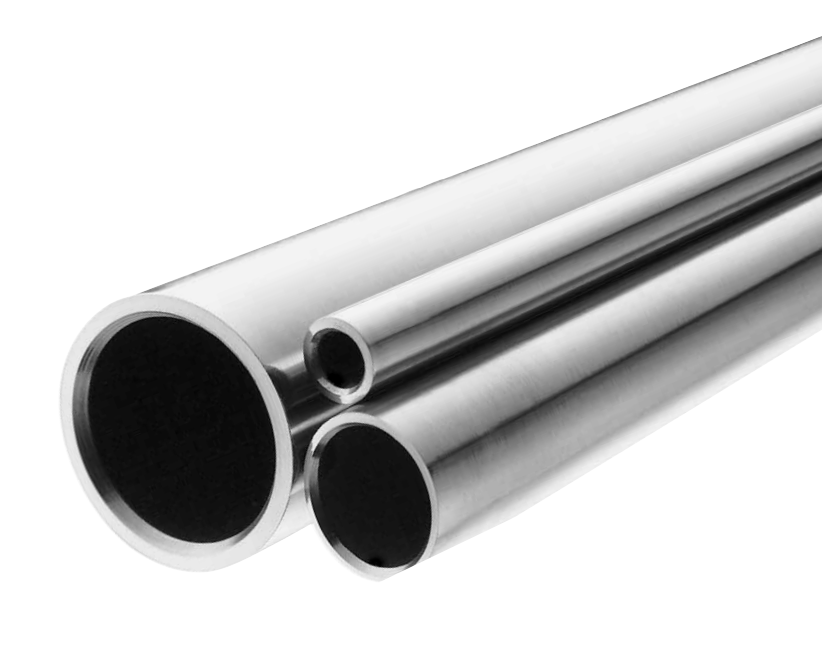

• Стандартная бесшовная трубка Swagelok 316/316L, 304/304L. Это базовый и наиболее востребованный вариант труб для контрольно-измерительных приборов, импульсных линий, гидравлических и пневматических соединений для нефтегазовой, химической и нефтехимической промышленности. Трубки 316/316L (UNS S31600/S31603, 1.4401/1.4404) оптимальны для сред с умеренным содержанием хлоридов, трубки 304/304L (UNS S30400/S30403, 1.4301/1.4306) – для менее агрессивных сред без требований к стойкости к хлоридной коррозии. Размеры: дюймовые 1/8–2, метрические 3–25 мм, длина 6 м.

• Трубка бесшовная 6-Moly Swagelok для хлоридсодержащих сред. Исполнение из супераустенитной нержавеющей стали Alloy 254 (UNS S31254, EN 1.4547) с PREN ≥ 42,5 и твердостью не более 96 HRB предназначено для работы в высококонцентрированных хлоридах, морской воде, продуктах переработки с хлором. Трубки 6-Moly совместимы с фитингами Swagelok как из стали 6-Moly, так и 316. Размеры: дюймовые 1/4, 3/8, 1/2, ¾, 1, метрические 6, 8, 10, 12, 18, 20 и 25 мм

ЕМК имеет успешный кейс поставки трубок нержавеющих 6-Moly, сертифицированных по NORSOK. Укажите, какие трубки Swagelok требуются для вашего проекта, и получите расчет стоимости.

• Трубки HP/UHP Swagelok высокой степени чистоты. Это нержавеющие трубки высокой (HP) и сверхвысокой (UHP) степени чистоты для полупроводниковой промышленности, аналитических систем, газов высокой чистоты. Производятся в условиях чистых помещений с контролем степени шероховатости внутренней поверхности.

• Трубки приварные Swagelok. Изготавливаются из нержавеющей стали 304/304L и 316/316L. Предназначены для систем, где требуется нндежное неразъемное соединение. Размеры: дюймовые OD 1/8–1.

• Трубки Swagelok с обогревом. Исполнения из нержавейки 316/316, меди или PFA со встроенным в изоляцию паровым или электрическим обогревом – для технологических сред, замерзающих или кристаллизующихся при транспортировке. Размеры: дюймовые 1/8–3/4, метрические 6–12 мм.

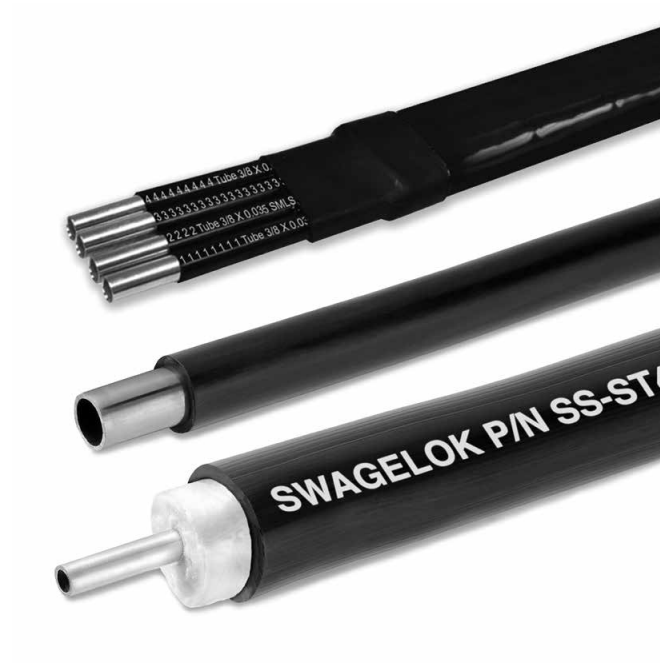

• Трубки Swagelok в оболочках и изоляции. Это трубки в нескольких или одинарной оболочке для защиты от внешней коррозии, механических воздействий, тепловых потерь. Представлены в вариантах из стали 316/316L и меди с оболочкой из TPU и ПВХ, изоляцией из стекловолокна.

• Трубки нержавеющие и титановые Swagelok. Для приложений с повышенными требованиями к коррозионной стойкости и ограничением веса конструкций.

• Трубки серии FK из стали 316 или 316L для систем среднего давления 1034 бар: толстостенные отожженные для давления и холоднотянутые закаленные.

• Трубки с конусом и резьбой серии IPT из стали 316 для систем среднего и высокого давления: от 1378 до 4134 бар.

Подбор трубки Swagelok под фитинг

Двухобжимной фитинг Swagelok работает не с условным проходом, а с наружной поверхностью трубки. Передняя ферула (обжимное кольцо) формирует уплотнение, задняя – механически удерживает трубку. Если трубка имеет отклонения по твердости, состоянию поверхности, овальности или наружному диаметру, уплотнение не образуется, и соединение не достигает расчетной герметичности.

Поэтому Swagelok устанавливает требования к совместимости трубок с фитингами (Tubing Data MS-01-107):

• твердость: не более 90 HRB или 200 HV для нержавеющих сталей, не более 96 HRB для супераустенита 6-Moly;

• поверхность: без царапин, пригодна для гибки и развальцовки;

• допуск по OD: для дюймовых трубок – не более ±0,003 дюйма; для метрических 3 мм – не более ±0,076 мм;

• овальность: не должна вдвое превышать допуск по OD, иначе трубка не войдет в фитинг.

Маркировка трубок Swagelok: как читать код заказа

Код строится по схеме: материал – тип – диаметр – исполнение – стенка – длина.

Пример на трубке SS-T12M-S-2,0M-6ME:

• SS – нержавеющая сталь 316/316L;

• T – трубка;

• 12M – наружный диаметр 12 мм;

• S – бесшовная;

• 2,0M – толщина стенки 2,0 мм;

• 6ME – длина 6 м, метрическое исполнение.

Для дюймовых трубок: цифра в коде – наружный диаметр в 1/16 дюйма (цифра, умноженная на 1/16" – базовую единицу измерения = наружный диаметр). Пример на SS-T4-S-049-6ME: трубка OD 1/4 дюйма (4 × 1/16"), стенка 0,049 дюйма.

Для замены материала: 304/304L – SS меняется на 304L, сплав 6-Moly – SS меняется на 254, в конце добавляется суффикс NOR.

Дюймовые размеры трубок Swagelok: наружный диаметр, толщина, вес, давление

Рабочее давление рассчитано по ASME B31.3 и B31.1 для трубок ASTM A269 из стали 316/316L при –28 до 37°C. Позиции, отмеченные знаком ¹, не рекомендованы для применения с фитингами Swagelok в газовой среде.

Метрические размеры трубок Swagelok: наружный диаметр, толщина стенки, вес, рабочее давление

Заказать трубки Swagelok и аналоги

ЕМК комплексно поставляет трубки Swagelok, обжимные фитинги Swagelok, клапаны и краны Swagelok с доставкой по СНГ. Мы предлагаем трубки из каталога Swagelok и совместимые аналоги по выгодным ценам с сертификатом EN 10204 3.1 и подтверждением соответствия ASTM A269 и EN ISO 1127.

Укажите требуемые трубки и другие изделия Swagelok – мы рассчитаем стоимость и сроки поставки в ваш регион.
