Swagelok Company (США) – разработчик и производитель компонентов для газовых и жидкостных промышленных систем в нефтегазовой, нефтехимической, химической, атомной, полупроводниковой промышленности. В каталоге Swagelok представлены обжимные фитинги, клапаны, регуляторы давления, шланги, трубки, фильтры, расходомеры, манометры, системы сварки и обнаружения утечек. Бренд также предлагает предварительно собранные системы отбора проб, поддержки торцевых уплотнений, газораспределительные системы.

На этой странице – обзор продуктовых направлений Swagelok, которые поставляет ЕМК.

Что отличает Swagelok от других производителей

Каждая технология бренда решает задачу, которую не закрывают стандартные решения: герметичное соединение без сварки, нулевое загрязнение среды, воспроизводимый шов с автоматической записью параметров и протоколом для приемки. Именно поэтому Swagelok стал отраслевым стандартом, а не просто одним из поставщиков.

Ключевые технологии Swagelok:

• запатентованное двухферульное (двухкольцевое) соединение, выполняемое без сварки и специальных инструментов. Герметичное, устойчивое к вибрации и высокому давлению;

• VCR – фитинги с металлической прокладкой, обеспечивающей высокую чистоту соединения «металл–металл» в UHP-системах и аналитических линиях в диапазоне условий от вакуума до высокого давления;

• Orbital Welding M200 – портативная автоматическая система орбитальной сварки GTAW.

Стандартные продукты Swagelok и компоненты по индивидуальным заказам имеют гарантию на весь срок службы изделия, пока оно находится в эксплуатации (ограниченная пожизненная гарантия).

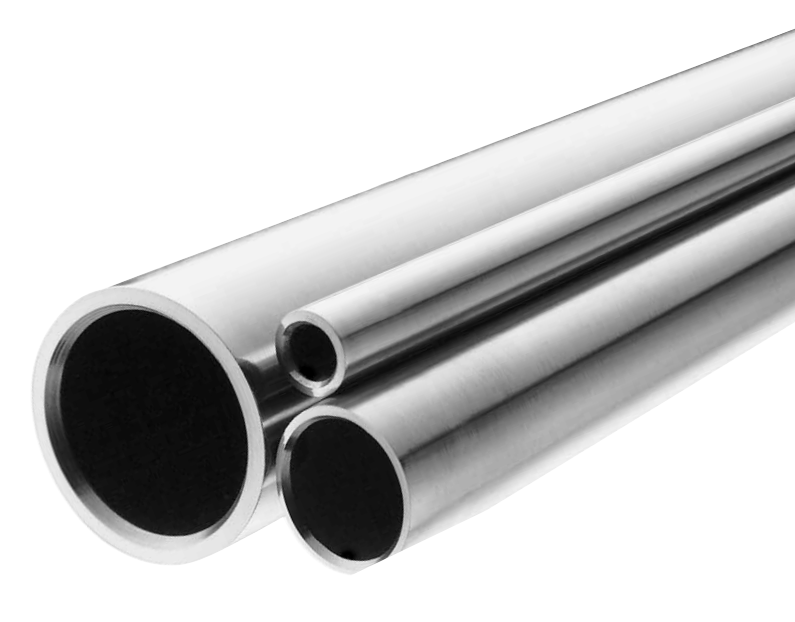

Трубки Swagelok

Бесшовные трубки из нержавеющей стали для импульсных линий КИПиА, обвязки приборов, аналитических и технологических систем.

Варианты исполнения:

• стандартные: трубы 316/316L и 304/304L по ASTM A269, A213, EN ISO 1127;

• для агрессивных сред, в том числе морской воды: трубы 6Mo из супераустенитной нержавейки;

• для полупроводниковой промышленности: трубы HP/UHP с контролируемой чистотой поверхности;

• для сред, склонных к кристаллизации: трубы с электрическим или паровым обогревом.

Примеры поставленных ЕМК труб Swagelok: SS-T12M-S-2,0M-6ME (OD 12 мм, стенка 2,0 мм), SS-T6M-S-1,5M-6ME (OD 6 мм, стенка 1,5 мм) – для заказ доступны все типоразмеры из каталога.

Подробнее о трубках Swagelok: размеры, исполнения, рабочее давление →

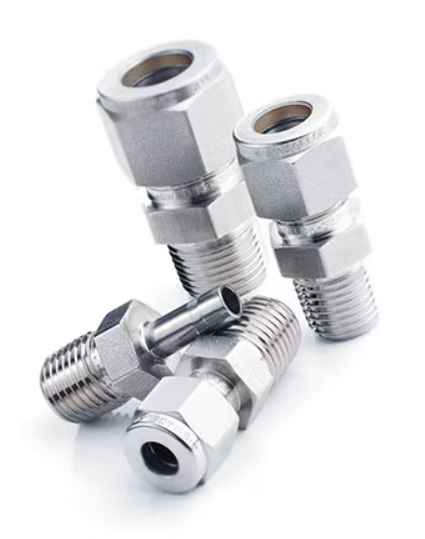

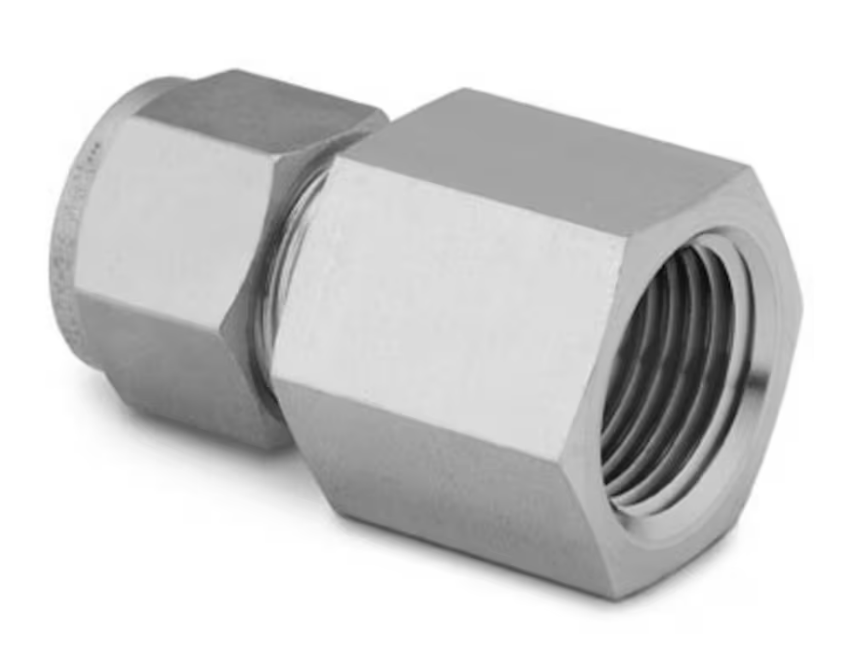

Обжимные фитинги Swagelok

Что такое обжимной (двухобжимной) фитинг?

Это герметичное разъемное соединение для систем КИПиА, аналитических линий, систем отбора проб и технологических трубопроводов малого диаметра без сварки и специнструмента.

Принцип работы двухобжимного соединения Swagelok

Фитинг имеет две конические ферулы (обжимные кольца, гильзы). При затяжке гайки передняя ферула врезается в трубку, обеспечивая герметичность, задняя ферула поглощает вибрационные и изгибные нагрузки, изолируя переднее уплотнение от механических воздействий. Соединение разбирается и повторно собирается без потери герметичности.

Варианты исполнения:

• для большинства приложений: нержавеющие 316/316L;

• для агрессивных сред, в том числе хлоридсодержащих: фитинги обжимные 6Mo, Hastelloy C-276 C-276, Inconel 625, Super Duplex 2507;

• для агрессивных сред, сверхчистых производств: цельнолитые фитинги из PTFE, PFA;

• UHP-применения и аналитические линии, где недопустимы загрязнения: фитинги VCR с металлической прокладкой.

Ограничение применения: обжимной фитинг из супредуплексной стали 2507 не рассчитан на температуры выше 250 °C из-за риска охрупчивания.

Подробнее об обжимных фитингах Swagelok: конфигурации, материалы, коды →

Клапаны Swagelok

Это запорная, регулирующая и защитная арматура для систем КИПиА и технологических линий: от аналитических систем с минимальными рабочими объемами до высоконагруженных технологических линий.

Исполнения:

• игольчатые – точное регулирование расхода и отсечка в аналитических линиях, системах отбора проб и КИПиА;

• мембранные – для высокочистых и агрессивных сред в системах с жесткими требованиями к герметичности;

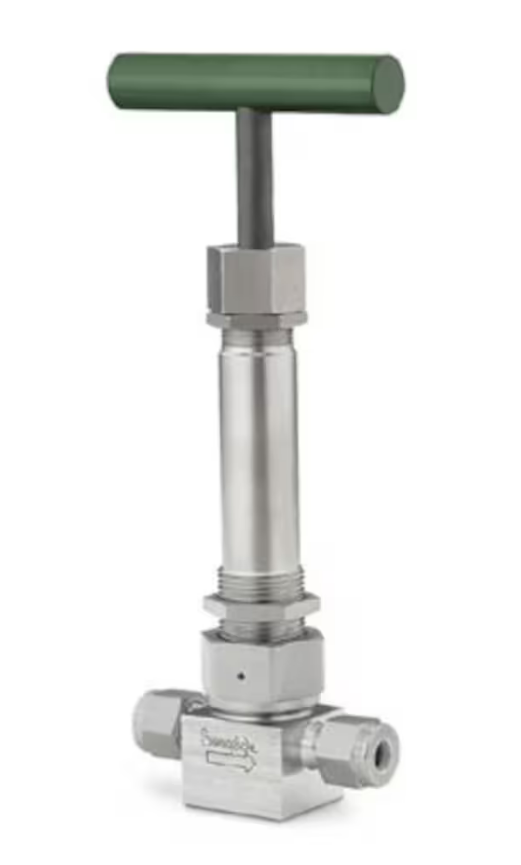

• с сильфонным уплотнением – для токсичных, агрессивных и сверхчистых сред, где недопустима утечка через шток;

• обратные – предотвращение обратного потока в трубопроводных системах;

• предохранительные – защита системы от превышения давления.

Выбор серии определяется тремя параметрами: допустимый уровень утечек, степень агрессивности среды и температурный диапазон уплотнения.

Подробнее о клапанах Swagelok: все серии, давление, материалы уплотнений →

Краны Swagelok

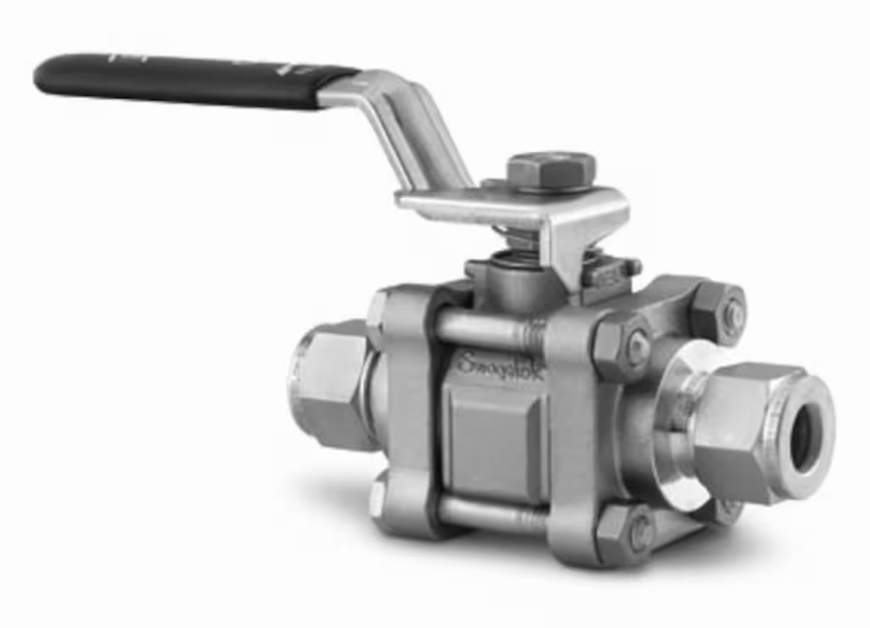

Шаровые краны Swagelok:

• общее назначение: компактные, с неразъемным корпусом для КИПиА;

• высокое давление и температуры: цапфовые;

• ответственные нефтегазовые применения: краны шаровые DBB с двойным блокированием и сбросом (двойная изоляция и контроль утечек).

Пробковые краны Swagelok:

• пробковые многоходовые для переключения потоков;

• пробковые краны из PFA для химически агрессивных сред.

Подробнее о кранах Swagelok: серии, давление, применение →

Система обозначений Swagelok: как читать код изделия

Коды Swagelok строятся по алгоритму: материал – тип изделия – размер – конфигурация – опции. Зная логику, можно самостоятельно расшифровать любой код или составить его под нужное изделие.

1. Материал

2. Тип изделия

• T – трубка

• Числовой код – тип фитинга: 100 – прямой, 200 – угольник 90°, 300 – тройник

• Буквенный код – тип арматуры: KP – шаровой кран, BN – клапан с сильфонным уплотнением

3. Размер

• Дюймовые: цифра в коде, умноженная на 1/16" – базовую единицу измерения (4 = 1/4 дюйма, 8 = 1/2 дюйма).

• Метрические: цифра + M = диаметр в мм (6M = 6 мм, 12M = 12 мм).

Сравнение Swagelok с аналогами

Выбор между оригиналом и аналогом: три критерия в пользу Swagelok

1. Требования проектной документации. Для атомной отрасли и ответственных нефтегазовых объектов технические регламенты и стандарты безопасности прямо требуют применения продукции аттестованных производителей с полным пакетом документации. В таких случаях аналог, даже технически совместимый, не может быть применен без отдельного согласования с проектировщиком и регулятором.

2. Подтвержденные испытания и документация. Swagelok публикует результаты испытаний с коэффициентом запаса 4:1, таблицы допустимых рабочих давлений при повышенных температурах, подтверждение соответствия NACE MR0175/ISO 15156. Аналоги зачастую не предоставляют эквивалентной технической документации — это создает риски при проектировании и инспекционной приемке.

3. Стоимость простоя. Для вспомогательных систем без жестких регуляторных требований аналог технически применим и экономически обоснован. Для систем с высокой ценой простоя – приоритет оригинала и локальной сервисной поддержки.

FAQ

Чем отличаются фитинги Swagelok VCR от стандартных обжимных? Стандартные обжимные фитинги уплотняются путем деформации ферул (обжимных колец) вокруг трубки. VCR-фитинги уплотняются металлической прокладкой между двумя торцевыми поверхностями. Так обеспечивается более высокая чистота соединения и применяются в сверхчистых системах UHP, где недопустимы загрязнения из зазоров обжима. VCR работают в диапазоне от 1/16 до 1/2 дюйма при давлении до 1000 бар.

Можно ли поставить фитинг Swagelok на трубку другого производителя? Можно, если трубка соответствует требованиям по материалу, OD, толщине стенки, твердости, состоянию поверхности и рабочему давлению. Для ответственных линий КИПиА замену нужно согласовывать по проектной документации и подтверждать сертификатами.

Какая разница между трубой Swagelok и обычной нержавеющей трубой 316L? Трубка Swagelok для КИПиА подбирается под работу с обжимными фитингами: важны наружный диаметр, толщина стенки, состояние поверхности, отжиг, отсутствие царапин и соответствие ASTM A269 / ASTM A213 или эквивалентным требованиям. Обычная труба 316L может совпадать по марке, но не подходить по геометрии, твердости или качеству поверхности.

Где купить продукцию Swagelok и аналоги с доставкой

ЕМК комплексно поставляет трубки Swagelok, обжимные фитинги Swagelok, клапаны и краны Swagelok с доставкой по СНГ. Мы предлагаем оригинальные изделия из каталога Swagelok и совместимые аналоги Fitok, Hikelok, Tylok с сертификатом EN 10204 3.1 и подтверждением соответствия ASTM A269 и EN ISO 1127.

Укажите требуемые позиции Swagelok – мы рассчитаем стоимость и сроки поставки в ваш регион.
