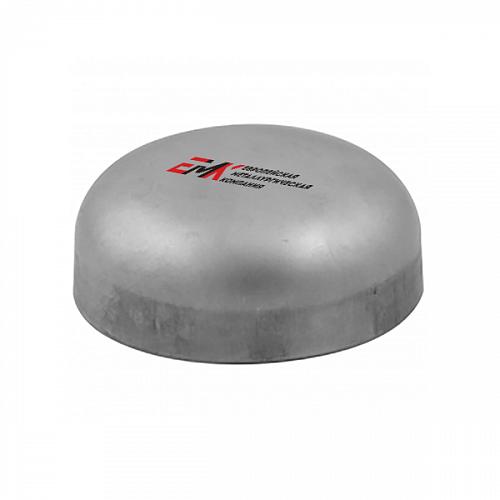

Днище эллиптическое нержавеющее 139,7х3 (R=0,8хD) DIN 28013

Цена по запросу

шт = кг
Добавить строку в заказ
    Прикрепить файлы
    Выберите файл с расширением (jpeg, jpg, png, xls, xlxs, doc, docx, rtf, txt, ppt, pptx, 7z, rar, zip, pdf).
    В корзину Купить в 1 клик Купить в 1 клик
    Марки стали
    316 , X5CrNi18-10 / 1.4301 , X2CrNi18-9 / 1.4307 , X2CrNiMo17-12-2 / 1.4404 , X6CrNiTi18-10 / 1.4541 , X6CrNiMoTi17-12-2 / 1.4571 , X2CrNiMoN22-5-3 / 1.4462 , X8CrNi25-21 / 1.4845 , X3CrNiMo17-13-3 / 1.4436 , X12CrMnNiN17-7-5 / 1.4372 , X1NiCrMoCu25-20-5 / 1.4539 , A240 Gr. 304 , A240 Gr. 304L , A240 Gr. 316L , A240 Gr. 316Ti , A240 Gr. 321 , A240 Gr. 321H , A240 Gr. 904L

    Технические характеристики и размеры
    Днище эллиптическое нержавеющее 139,7х3 (R=0,8хD) DIN 28013

    Тип фитинга Днище эллиптическое
    Стандарт DIN 28013
    Материал Нержавеющий
    Номинальный диаметр, DN 125
    Наружный диаметр, OD (мм) 139,7
    Толщина стенки, WT (мм) 3
    Вес 1 шт (кг) 0,62
    Сортировка на сайте 80
    Способ присоединения BW - сварка встык
    Радиус днища, R (мм) 112
    Радиус уклона, r (мм) 22
    Высота борта, h (мм) 43

    Описание

    Вогнутые днища или крышки 139,7х3 предназначены для закрытия сосудов, приборов и емкостей под давлением. Имеют эллипсоидальную форму. Изделия хорошо выдерживают высокое внутреннее, а также внешнее давление. Регламентируется данное изделие стандартом DIN 28013.

    Нержавеющая сталь как материал изготовления делает элементы ellipsoidal heads DN125 прочными, устойчивыми к разным видам нагрузок, износостойкими. Нержавеющие днища могут контактировать с агрессивными средами без коррозионным поражений, имеют более широкий диапазон эксплуатационных температур.

    Размеры вогнутого днища DN125: наружный диаметр – 139,7 мм, толщина стенки – 3 мм, высота борта – 43 мм, радиус днища – 112, радиус уклона – 22, вес – 0,62 кг.

    Нержавеющее вогнутое днище для сосудов высокого давления din 28013 монтируется посредством сварки встык. Данный тип монтажа является высокопрочным и герметичным. Сварной шов выдерживает повышенное давление и различные температуры.

    В каталоге компании ЕМК можно выбрать для покупки вогнутые днища (крышки) 139,7х3 DIN 28013 из марок нержавеющей стали.
